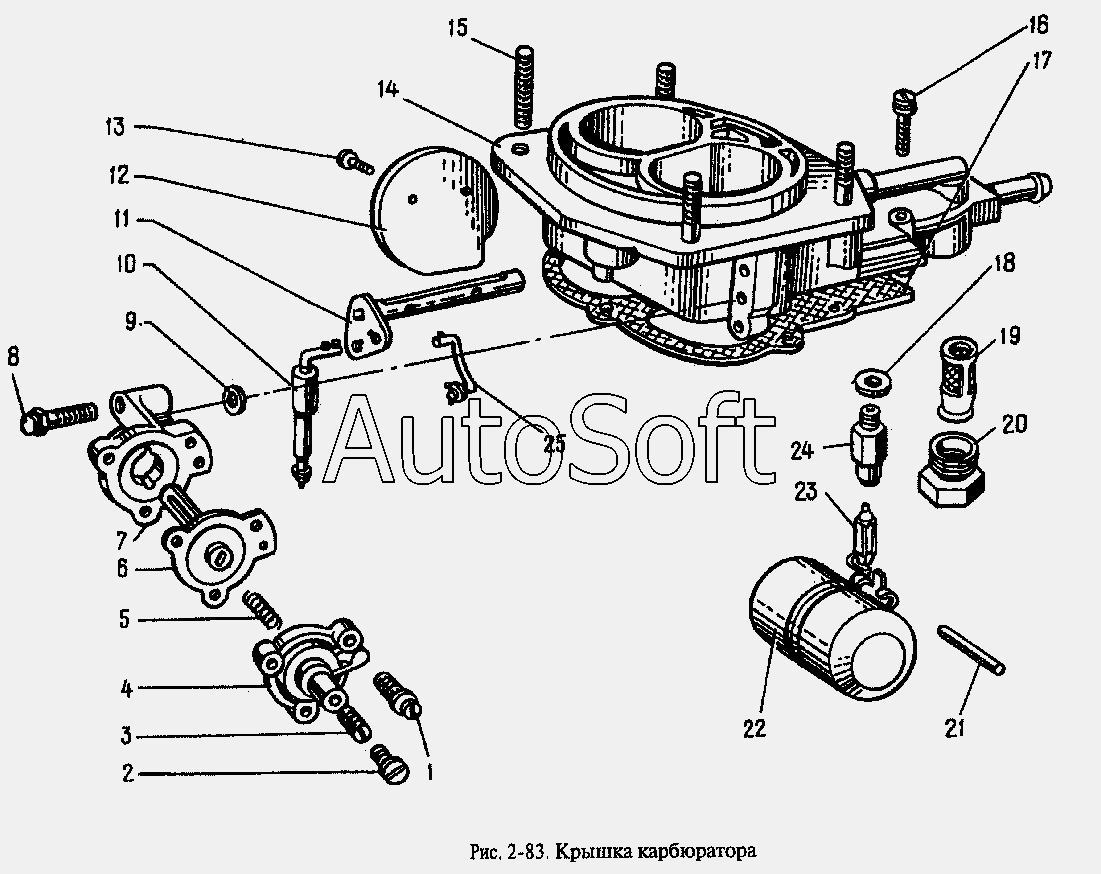

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Крышка карбюратора
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Винт М4х0,7х14,8 с шайбой в сборе | |
| 2 | 2***2 | Пробка крышки | |
| 3 | 2***1 | Винт стопорный М5х12,5 | |
| 4 | 2***5 | Крышка корпуса | |
| 5 | 2***9 | Пружина диафрагмы | |
| 6 | 2***6 | Диафрагма в сборе | |
| 7 | 2***1 | Корпус пускового устройства с жиклером в сборе | |
| 8 | 2***6 | Винт М4х0,7х25 с шайбой в сборе | |
| 9 | 2***8 | Прокладка | |
| 10 | 2***5 | Тяга воздушной заслонки в сборе | |
| 11 | 2***0 | Ось воздушной заслонки в сборе | |
| 12 | 2***4 | Заслонка воздушная | |
| 13 | 2***5 | Винт | |
| 14 | 2***0 | Крышка карбюратора в сборе | |
| 15 | 2***1 | Шпилька М5х0,8х23 | |
| 16 | 2***4 | Винт М5х0,8х20 с шайбой в сборе | |
| 17 | 2***0 | Прокладка крышки | |
| 18 | 2***7 | Прокладка клапана | |
| 19 | 2***0 | Фильтр топливный в сборе | |
| 20 | 2***2 | Пробка М16х1,5 фильтра | |
| 21 | 2***9 | Ось поплавка | |
| 22 | 2***0 | Поплавок в сборе | |
| 23 | 2***1 | Клапан игольчатый в сборе | |
| 24 | 2***0 | Клапан топливный в сборе | |
| 25 | 2***1 | Тяга в сборе |
