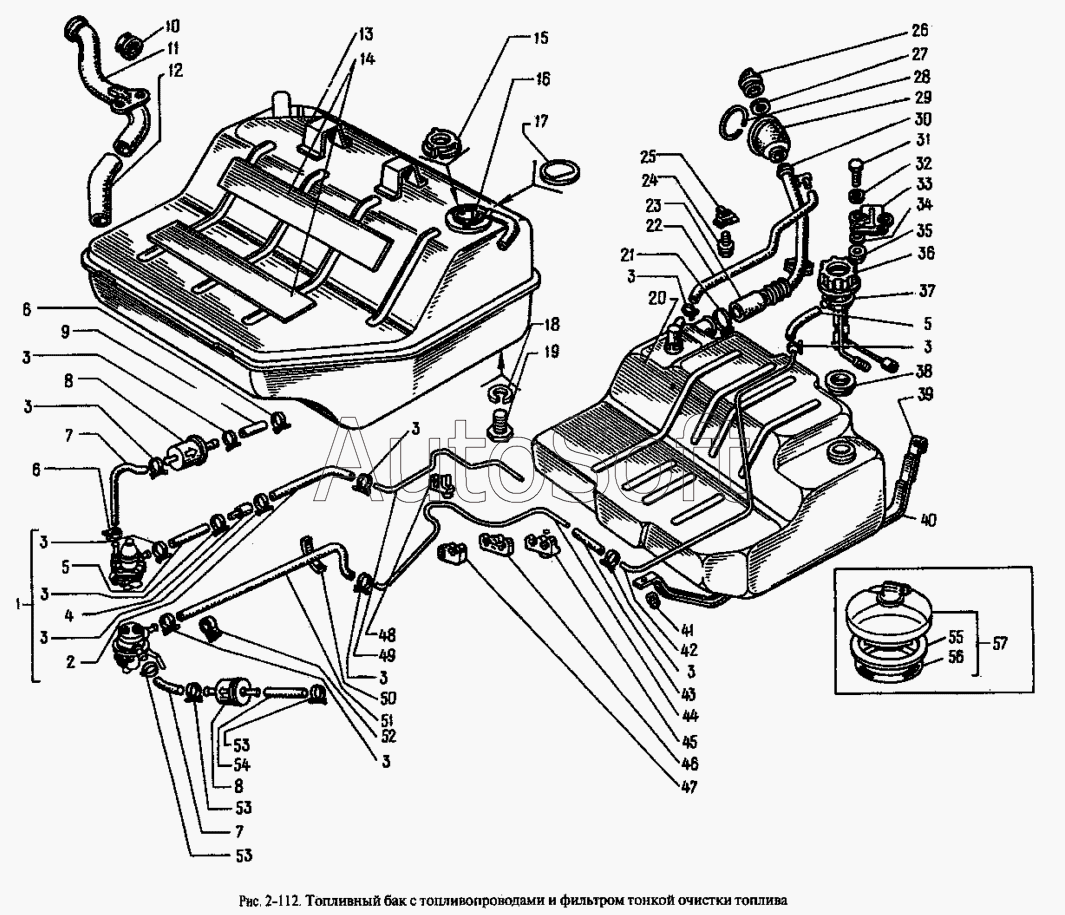

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Топливный бак с топливопроводом и фильтром тонкой очистки топлива
43
30
31
32
33
34
35
36
37
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
53
53
54
55
56
57
16
2
3
3
3
3
3
3
3
3
3
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Шланг переходника | |
| 2 | 2***4 | Хомут 18 в сборе | |
| 3 | 3***0 | Хомут 18 в сборе | |
| 4 | 2***4 | Шланг | |
| 5 | 2***6 | Хомут в сборе | |
| 6 | 1***0 | Рукав от топливного насоса | |
| 7 | 2***2 | Фильтр тонкой очистки в сборе | |
| 8 | 2***0 | Рукав подводящий к карбюратору | |
| 9 | 2***2 | Пробка бака в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 10 | 2***0 | Труба наливная бака в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 11 | 2***0 | Шланг соединительный (металлический бак и детали, с которыми он устанавливается) | |
| 12 | 2***0 | Бак топливный в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 13 | 2***0 | Прокладка бака (металлический бак и детали, с которыми он устанавливается) | |
| 14 | 2***7 | Замок крепления датчика (металлический бак и детали, с которыми он устанавливается) | |
| 15 | 2***8 | Замок крепления датчика | |
| 16 | 1***0 | Датчик указателя уровня топлива в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 16 | 2***0 | Датчик указателя уровня топлива в сборе | |
| 17 | 2***0 | Уплотнитель фланца (металлический бак и детали, с которыми он устанавливается) | |
| 18 | 2***1 | Прокладка сливной пробки | |
| 19 | 3***9 | Пробка М10 (металлический бак и детали, с которыми он устанавливается) | |
| 20 | 2***0 | Бак топливный в сборе (пластмассовый бак и детали, с которыми он устанавливается) | |
| 21 | 3***5 | Хомут 62 в сборе | |
| 22 | 2***2 | Трубка воздушная | |
| 23 | 2***0 | Шланг соединительный | |
| 24 | 3***4 | Болт М8х25 с несъемной шайбой | |
| 25 | 3***6 | Гайкодержатель с гайкой М8 в сборе | |
| 26 | 2***0 | Пробка бака в сборе | |
| 27 | 2***6 | Прокладка уплотнителя трубы | |
| 28 | 2***8 | Кольцо распорное уплотнителя | |
| 29 | 2***0 | Уплотнитель трубы | |
| 30 | 2***1 | Труба наливная бака в сборе | |
| 31 | 2***9 | Болт М6х20 | |
| 32 | 2***9 | Шайба 6 увеличенная | |
| 33 | 2***5 | Кронштейн крепления наливной трубы (пластмассовый бак и детали, с которыми он устанавливается) | |
| 34 | 2***0 | Прокладка крепления трубы | |
| 35 | 3***9 | Гайка М6 фланцевая самостопорящаяся | |
| 36 | 2***9 | Фланец крепления датчика (пластмассовый бак и детали, с которыми он устанавливается) | |
| 37 | 1***7 | Датчик указателя уровня топлива в сборе | |
| 37 | 2***0 | Датчик указателя уровня топлива в сборе (пластмассовый бак и детали, с которыми он устанавливается) | |
| 38 | 2***4 | Уплотнитель фланца (пластмассовый бак и детали, с которыми он устанавливается) | |
| 39 | 2***1 | Хомут крепления бака | |
| 40 | 2***0 | Прокладка | |
| 41 | 3***9 | Гайка М8 фланцевая самостопорящаяся | |
| 42 | 2***9 | Трубка топливопровода задняя | |
| 43 | 2***0 | Шланг соединительный | |
| 44 | 2***8 | Трубка топливопровода передняя | |
| 45 | 2***0 | Скоба крепления трубопроводов | |
| 46 | 2***4 | Скоба крепления трубопроводов | |
| 47 | 2***6 | Скоба крепления бензотрубки | |
| 48 | 2***0 | Скоба крепления трубопроводов | |
| 49 | 2***8 | Трубка топливопровода передняя | |
| 50 | 2***2 | Хомут крепления шлангов | |
| 51 | 2***8 | Шланг подводящий к топливному насосу | |
| 52 | 4***Б | Скоба крепления трубки | |
| 53 | 9***9 | Хомут 15 в сборе | |
| 54 | 2***2 | Рукав подводящий к карбюратору | |
| 55 | 2***6 | Кольцо уплотнительное пробки (пробка бака с замком и детали, с которыми она устанавливается) | |
| 56 | 2***0 | Прокладка пробки (пробка бака с замком и детали, с которыми она устанавливается) | |
| 57 | 2***0 | Пробка бака с замком в сборе (пробка бака с замком и детали, с которыми она устанавливается) |
