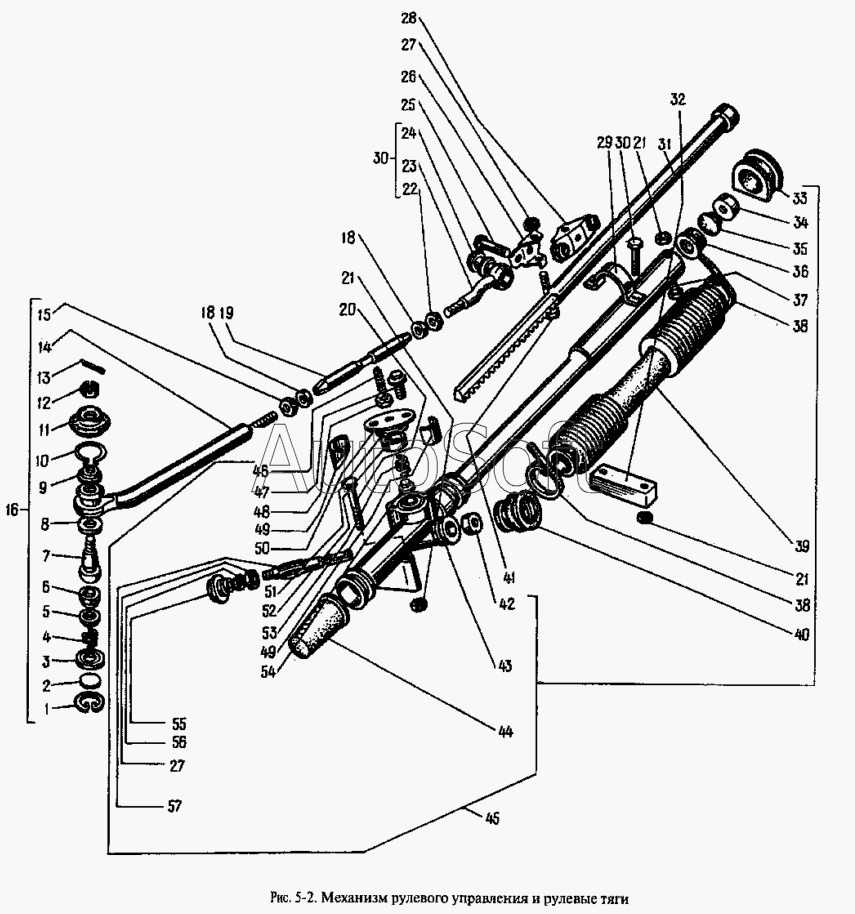

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Механизм рулевого управления и рулевые тяги
44
31
32
33
34
35
36
37
38
38
39
40
41
42
42
43
30
30
45
46
47
48
49
49
50
51
52
53
54
55
56
56
57
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
23
16
18
18
19
20
21
21
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***Д | Кольцо стопорное заглушки | |
| 2 | 4***Д | Заглушка наконечника тяги | |
| 3 | 4***8 | Шайба уплотнительная наконечника | |
| 4 | 4***9 | Пружина нажимного вкладыша | |
| 5 | 4***8 | Вкладыш нажимной наконечника тяги | |
| 6 | 4***6 | Вкладыш опорный тяги нижний | |
| 7 | 4***Б | Палец шаровой | |
| 8 | 4***5 | Вкладыш наконечника тяги опорный верхний | |
| 9 | 4***А | Шайба защитного чехла наконечника тяги | |
| 10 | 2***2 | Шплинт-проволока 1,2х250 | |
| 11 | 4***А | Чехол защитный шаровой головки и наконечника | |
| 12 | 2***9 | Гайка М12х1,25 | |
| 13 | 2***9 | Шплинт 3,2х25 разводной | |
| 14 | 2***2 | Наконечник тяги наружный | |
| 15 | 2***9 | Гайка М14х1,5 | |
| 16 | 2***0 | Наконечник тяги наружный в сборе | |
| 18 | 2***4 | Муфта наконечников тяги | |
| 19 | 2***2 | Тяга рулевого управления | |
| 20 | 4***3 | Болт М8х65 | |
| 21 | 4***5 | Гайка М8 самостопорящаяся | |
| 22 | 3***9 | Гайка М14х 1,5 левая | |
| 23 | 2***0 | Наконечник тяги внутренний в сборе | |
| 23 | 2***2 | Наконечник тяги внутренний | |
| 24 | 2***0 | Втулка шарнира внутреннего наконечника в сборе | |
| 25 | 3***9 | Болт М12х1,25х60 | |
| 26 | 2***0 | Накладка крепления тяг | |
| 27 | 4***8 | Шайба 10 | |
| 28 | 2***0 | Скоба крепления тяг в сборе | |
| 29 | 2***4 | Кронштейн крепления картера рулевого механизма | |
| 30 | 4***9 | Болт М8х45 | |
| 31 | 2***0 | Рейка рулевого механизма в сборе | |
| 32 | 2***8 | Опора кронштейна | |
| 33 | 2***6 | Кольцо опорное кронштейна картера | |
| 34 | 2***2 | Заглушка картера рулевого механизма | |
| 35 | 2***4 | Буфер заглушки | |
| 36 | 2***0 | Втулка опорная рейки в сборе | |
| 37 | 4***2 | Болт М8х60 | |
| 38 | 3***1 | Хомут | |
| 39 | 2***8 | Чехол грязезащитный рулевого механизма | |
| 40 | 2***2 | Чехол уплотнительный | |
| 41 | 2***9 | Болт М10х1,25х65 | |
| 42 | 2***4 | Подшипник шестерни задний | |
| 42 | 6***Е | Подшипник шестерни задний | |
| 43 | 2***4 | Картер рулевого механизма в сборе | |
| 44 | 2***0 | Чехол грязезащитный | |
| 45 | 2***0 | Механизм рулевого управления в сборе | |
| 46 | 2***4 | Винт регулировочный опоры рейки | |
| 47 | 3***2 | Болт М8х20 с несъемной шайбой | |
| 48 | 3***9 | Гайка М10х1 | |
| 49 | 2***0 | Опора рейки в сборе | |
| 50 | 2***2 | Крышка картера рулевого механизма | |
| 51 | 2***6 | Кольцо уплотнительное картера | |
| 52 | 2***0 | Кольцо распорное опоры рейки | |
| 53 | 2***2 | Пружина опоры рейки | |
| 54 | 2***4 | Вкладыш опоры рейки | |
| 55 | 2***0 | Гайка регулировочная в сборе | |
| 56 | 1***1 | Подшипник шестерни передний | |
| 56 | 2***0 | Подшипник шестерни передний | |
| 57 | 2***1 | Шестерня рулевого механизма |
