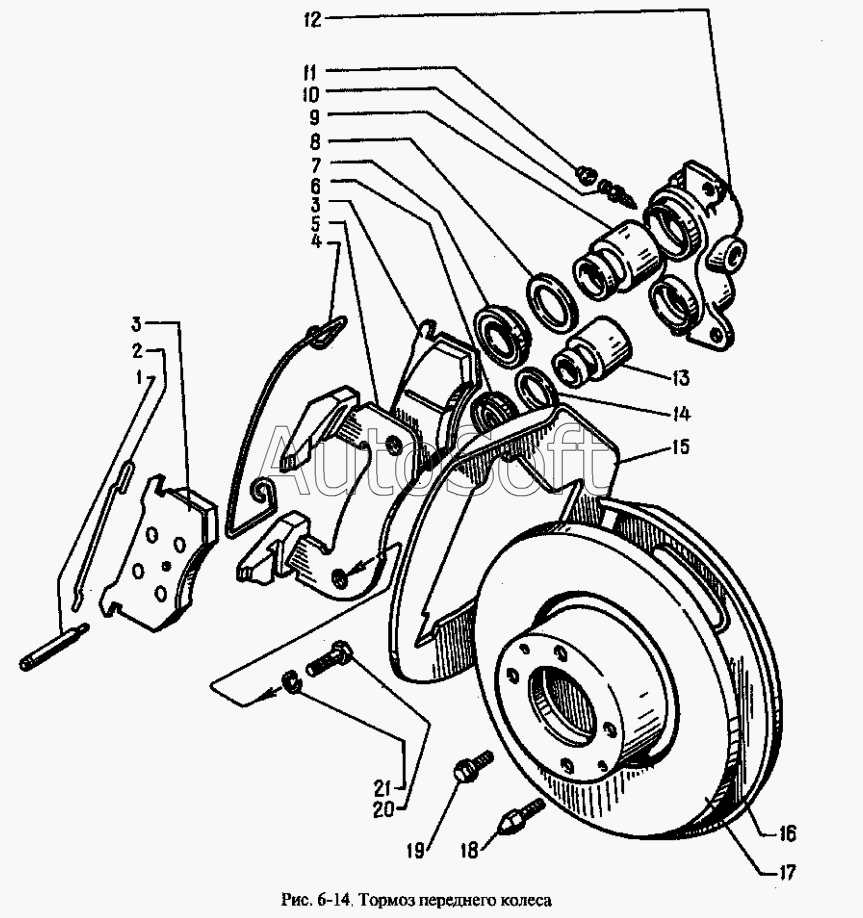

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Тормоз переднего колеса
10
21
20
19
18
17
16
15
14
13
12
11
12
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-3501026 | 2***6 | Скоба тормоза правая в сборе (включает все детали рис.68 "Тормоз переднего колеса", кроме 3141-3501016,2141-3501080,2141-3503084,252137-29,360382,3 | |
| 2141-3501027 | 2***7 | Скоба тормоза левая в сборе (включает все детали рис.68 "Тормоз переднего колеса", кроме 3141-3501016,2141-3501080,2141-3503084,252137-29,360382,36 | |
| 1 | 2***8 | Палец фиксирующий | |
| 2 | 2***2 | Фиксатор | |
| 3 | 2***0 | Колодка с накладкой в сборе | |
| 4 | 2***8 | Пружина прижимная | |
| 5 | 2***8 | Суппорт тормоза | |
| 6 | 2***2 | Колпак защитный малого поршня | |
| 7 | 2***1 | Колпак защитный большого поршня | |
| 8 | 4***7 | Кольцо уплотнительное большого цилиндра | |
| 9 | 2***7 | Поршень колесного цилиндра большой | |
| 10 | 2***5 | Клапан выпуска воздуха | |
| 11 | 4***5 | Колпачок клапана | |
| 12 | 2***2 | Корпус цилиндров тормоза правый | |
| 12 | 2***3 | Корпус цилиндров тормоза левый | |
| 13 | 2***6 | Поршень колесного цилиндра малый | |
| 14 | 4***6 | Кольцо уплотнительное малого цилиндра | |
| 15 | 2***0 | Рама соединительная тормоза | |
| 16 | 3***6 | Щит переднего тормоза | |
| 17 | 2***0 | Диск переднего тормоза | |
| 18 | 2***4 | Фиксатор колеса | |
| 19 | 3***2 | Болт М6х12 с несъемной шайбой | |
| 20 | 3***9 | Болт М12х35,5 | |
| 21 | 2***9 | Шайба 12 пружинная |
