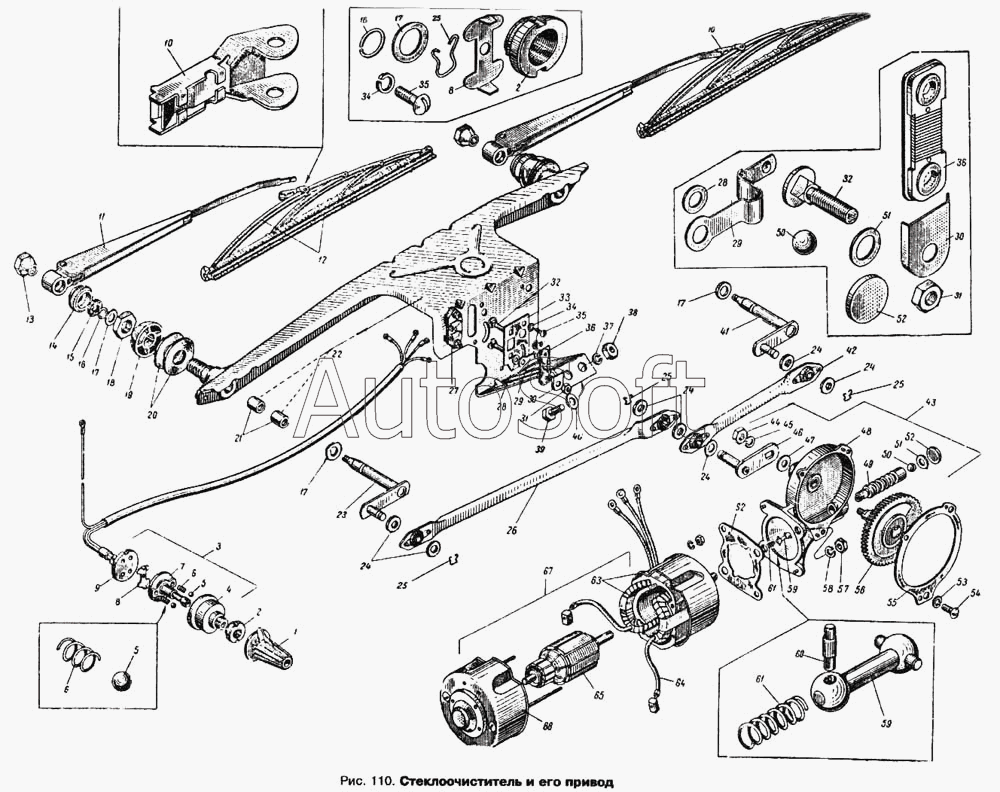

Каталог запасных частей к технике: АЗЛК Москвич 412. Стеклоочиститель и его привод
33
44
43
42
41
40
39
38
37
36
36
35
35
34
34
45
32
32
31
31
30
30
29
29
28
28
27
26
25
25
25
25
24
24
24
24
24
23
56
67
66
65
64
63
62
61
61
60
59
59
58
57
22
55
54
53
52
52
51
51
50
50
49
48
47
46
5
5
4
3
3
2
2
1
6
6
14
21
20
20
19
19
18
18
17
17
17
17
16
16
15
14
13
13
12
12
11
11
10
10
9
8
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-5205012 | 4***2 | Стеклоочиститель в сборе | |
| 408-5205014 | 4***4 | Электродвигатель стеклоочистителя с тягами в сборе | |
| 408-5205038 | 4***8 | Накладка штуцера декоративная правая | |
| 408П-5205012 | 4***2 | Стеклоочиститель в сборе | |
| 408П-5205014 | 4***4 | Электродвигатель стеклоочистителя с тягами в сборе | |
| 408П-5205138 | 4***8 | Переключатель электродвигателя стеклоочистителя с проводами в сборе | |
| Н-0072-А | Н***А | Винт | |
| СЛ220-5205000 | С***0 | Редуктор с кронштейном электродвигателем и тягами в сборе | |
| СЛ220-5205000 | С***0 | Редуктор с кронштейном электродвигателем и тягами в сборе | |
| СЛ220-5205153 | С***3 | Накладка штуцера декоративная правая | |
| СЛ220-5205450 | С***0 | Узел сопротивления в цепи питания электродвигателя | |
| СЛ220-5205500-Г | С***Г | Стеклоочиститель в сборе | |
| СЛ220-5205795 | С***5 | Провода к переключателю электродвигателя в сборе | |
| СЛ220П-5205000 | С***0 | Электродвигатель стеклоочистителя с тягами в сборе | |
| СЛ220П-5205450-А | С***А | Переключатель электродвигателя стеклоочистителя с проводами в сборе | |
| СЛ220П-5205500-Г | С***Г | Стеклоочиститель в сборе | |
| СЛ220П-5205795 | С***5 | Провода к переключателю электродвигателя в сборе | |
| 1 | 4***0 | Ручка переключателя электродвигателя | |
| 2 | 3***3 | Гайка крепления переключателя стеклоочистителя к панели приборов | |
| 3 | 4***8 | Переключатель электродвигателя стеклоочистителя с проводами в сборе | |
| 3 | С***А | Переключатель электродвигателя стеклоочистителя с проводами в сборе | |
| 4 | С***Б | Кожух переключателя | |
| 5 | Ш***а | Шарик фиксатора | |
| 6 | С***5 | Пружина шарика фиксатора переключателя электродвигателя | |
| 7 | С***3 | Колодочка с осью переключателя электродвигателя | |
| 8 | С***8 | Пластина контактная переключателя электродвигателя | |
| 9 | С***0 | Крышка переключателя электродвигателя с контактами и с проводами | |
| 10 | С***0 | Поводок коромысла щетки | |
| 11 | 4***3 | Рычаг щетки стеклоочистителя с головкой в сборе | |
| 11 | С***0 | Рычаг щетки стеклоочистителя с головкой в сборе | |
| 12 | 4***4 | Коромысло со щеткой в сборе | |
| 12 | С***0 | Коромысло со щеткой в сборе | |
| 13 | 4***2 | Гайка крепления рычага щетки к ведомому валику поводка привода стеклоочистителя | |
| 13 | С***2 | Гайка крепления рычага щетки к ведомому валику поводка привода стеклоочистителя | |
| 14 | 4***9 | Гайка сальника ведомого валика поводка привода стеклоочистителя в сборе | |
| 14 | С***0 | Гайка сальника ведомого валика поводка привода стеклоочистителя в сборе | |
| 15 | 4***6 | Шайба 6,5 | |
| 16 | С***7 | Кольцо пружинное | |
| 17 | 4***3 | Шайба 7,1 | |
| 18 | 4***0 | Гайка крепления штуцера основания стеклоочистителя к наружной панели кузова | |
| 18 | 4***4 | Гайка М16х1,5 | |
| 19 | 4***7 | Накладка штуцера декоративная левая | |
| 19 | С***2 | Накладка штуцера декоративная левая | |
| 20 | 4***1 | Прокладка уплотнительная | |
| 20 | 4***5 | Прокладка уплотнительная | |
| 21 | С***Б | Подшипник ведомого валика поводка привода щетки | |
| 22 | С***5 | Кронштейн стеклоочистителя | |
| 23 | С***А | Поводок привода щетки в сборе | |
| 24 | 4***8 | Шайба | |
| 25 | Г***4 | Шплинт пружинный | |
| 26 | С***В | Тяга привода стеклоочистителя большая в сборе | |
| 27 | П***0 | Термобиметаллический предохранитель в цепи питания электродвигателя | |
| 28 | Н***3 | Шайба 6,4 плоская | |
| 29 | С***6 | Шина токоподводящая | |
| 30 | С***8 | Крышка узла сопротивления | |
| 31 | Г***2 | Гайка | |
| 32 | 4***4 | Винт М4х15 специальный | |
| 33 | С***1 | Пластина крепления сопротивления | |
| 34 | Г***1 | Шайба пружинная | |
| 35 | Г***2 | Винт | |
| 36 | С***0 | Сопротивление в сборе | |
| 37 | 2***9 | Шайба пружинная | |
| 38 | 2***9 | Гайка | |
| 39 | 2***9 | Болт крепления стеклоочистителя к распорке поперечины передка кузова | |
| 40 | 2***9 | Шайба | |
| 41 | С***А | Поводок привода щетки в сборе | |
| 42 | С***В | Тяга привода стеклоочистителя малая в сборе | |
| 43 | С***0 | Редуктор привода стеклоочистителя в сборе | |
| 44 | Г***2 | Гайка крепления кривошипа редуктора к валу шестерни | |
| 45 | Г***1 | Шайба пружинная | |
| 46 | С***А | Кривошип редуктора | |
| 47 | 4***4 | Шайба 9,5 | |
| 48 | С***0 | Корпус редуктора с втулками в сборе | |
| 49 | С***1 | Червяк редуктора | |
| 50 | 1***Н | Шарик упорный червяка | |
| 51 | 4***2 | Шайба-держатель упорного шарика | |
| 52 | С***2 | Подпятник червяка редуктора | |
| 53 | Г***1 | Шайба пружинная | |
| 54 | Г***2 | Винт | |
| 55 | С***1 | Прокладка между корпусом редуктора и кронштейном основания стеклоочистителя | |
| 56 | С***0 | Шестерня редуктора ведомая в сборе | |
| 57 | Х***3 | Гайка М5 | |
| 58 | Х***1 | Шайба 5 пружинная | |
| 59 | С***0 | Кардан редуктора стеклоочистителя в сборе | |
| 60 | С***2 | Штифт кардана привода редуктора стеклоочистителя | |
| 61 | С***3 | Пружина кардана отжимная | |
| 62 | С***2 | Прокладка между корпусом редуктора и кожухом электродвигателя | |
| 63 | М***А | Кожух стартера с обмотками возбуждения в сборе | |
| 64 | М***3 | Щетка с проводом в сборе | |
| 65 | М***А | Якорь электродвигателя в сборе | |
| 66 | М***А | Крышка статора электродвигателя в сборе | |
| 67 | М***А | Электродвигатель привода стеклоочистителя |
