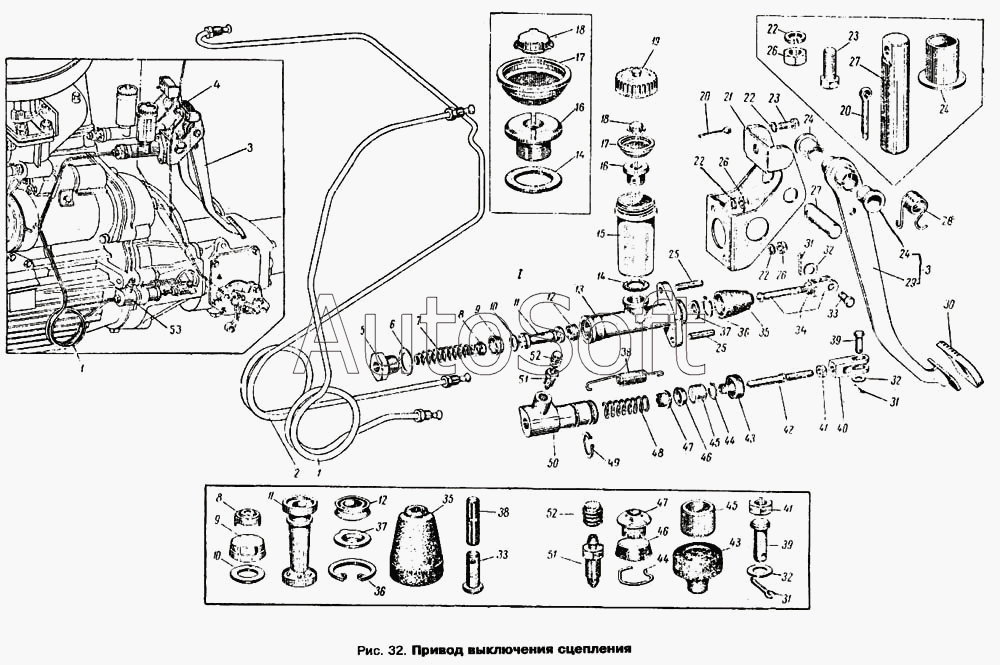

Каталог запасных частей к технике: АЗЛК Москвич 412. Привод выключения сцепления
29
1
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
16
16
17
17
18
18
19
20
20
21
22
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
28
30
31
31
31
32
32
32
33
33
34
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
44
45
45
46
46
47
47
48
49
50
51
51
52
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-3505028 | 4***8 | Поршень главного цилиндра в сборе | |
| 403-3505031 | 4***1 | Пружина в сборе | |
| 403-3505116 | 4***6 | Крышка бачка в сборе | |
| 408-3505950 | 4***0 | Толкатель поршня главного цилиндра (комплект) | |
| 1 | 4***0 | Трубка привода включения сцепления в сборе | |
| 2 | 4***0 | Трубка гидропривода от главного цилиндра выключения сцепления к рабочему цилиндру в сборе | |
| 3 | 4***0 | Педаль сцепления с втулками в сборе | |
| 4 | 4***0 | Цилиндр привода выключения сцепления, главный в сборе | |
| 5 | 4***7 | Штуцер главного цилиндра привода выключения сцепления | |
| 6 | 4***8 | Прокладка штуцера главного цилиндра привода выключения сцепления | |
| 7 | 4***2 | Пружина главного цилиндра | |
| 8 | 4***7 | Держатель возвратной пружины поршня главного цилиндра привода выключения сцепления | |
| 9 | 4***5 | Манжета уплотнительная | |
| 10 | 4***0 | Клапан поршня главного цилиндра привода выключения сцепления | |
| 11 | 4***9 | Поршень главного цилиндра | |
| 12 | 4***3 | Манжета поршня главного цилиндра привода выключения сцепления уплотнительная наружная | |
| 13 | 4***5 | Корпус главного цилиндра привода выключения сцепления | |
| 14 | 4***7 | Прокладка штуцера бачка главного цилиндра привода выключения сцепления | |
| 15 | 4***Б | Корпус бачка | |
| 16 | 4***5 | Штуцер бачка | |
| 17 | 4***6 | Сетка бачка главного цилиндра в сборе | |
| 18 | 4***Б | Обойма крышки бачка главного цилиндра | |
| 19 | 4***0 | Крышка бачка | |
| 20 | 2***П | Шплинт разводной | |
| 21 | 4***А | Кронштейн крепления педали сцепления к щиту передка кузова | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 2***2 | Болт | |
| 24 | 4***7 | Втулка ступицы педали | |
| 25 | 2***8 | Шпилька крепления главного цилиндра к щиту передка кузова | |
| 26 | 2***9 | Гайка | |
| 27 | 4***5 | Ось педали | |
| 28 | 4***Б | Пружина оттяжная педали сцепления | |
| 29 | 4***0 | Педаль сцепления с втулками в сборе | |
| 30 | 4***8 | Накладка площадки педали | |
| 31 | 2***П | Шплинт разводной | |
| 31 | 2***8 | Шплинт разводной | |
| 32 | 2***9 | Шайба | |
| 33 | 2***9 | Палец толкателя поршня главного цилиндра привода выключения сцепления | |
| 34 | 2***9 | Гайка | |
| 34 | 4***2 | Толкатель | |
| 34 | 4***4 | Вилка толкателя поршня главного цилиндра | |
| 35 | 4***5 | Колпак защитный | |
| 36 | 4***8 | Кольцо стопорное | |
| 37 | 4***Б | Шайба упорная | |
| 38 | 4***5 | Пружина выключения сцепления, оттяжная | |
| 39 | 2***9 | Палец толкателя | |
| 40 | 4***4 | Наконечник толкателя вилки выключения сцепления | |
| 40 | 4***0 | Толкатель вилки выключения сцепления в сборе | |
| 41 | 2***9 | Гайка | |
| 42 | 4***1 | Толкатель вилки выключения сцепления | |
| 43 | 4***9 | Колпак рабочего цилиндра привода выключения сцепления, защитный | |
| 44 | 4***8 | Кольцо стопорное | |
| 45 | 4***4 | Поршень цилиндра | |
| 46 | 4***А | Манжета поршня рабочего цилиндра привода выключения сцепления | |
| 47 | 4***5 | Грибок распорный манжеты | |
| 48 | 4***7 | Пружина цилиндра | |
| 49 | 4***5 | Кольцо стопорное цилиндра | |
| 50 | 4***2 | Рабочий цилиндр привода выключения сцепления | |
| 51 | 4***4 | Клапан перепускной | |
| 52 | 4***5 | Колпачок клапана | |
| 52 | Г***9 | Колпачок клапана колесного цилиндра | |
| 53 | 4***0 | Рабочий цилиндр привода выключения сцепления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
