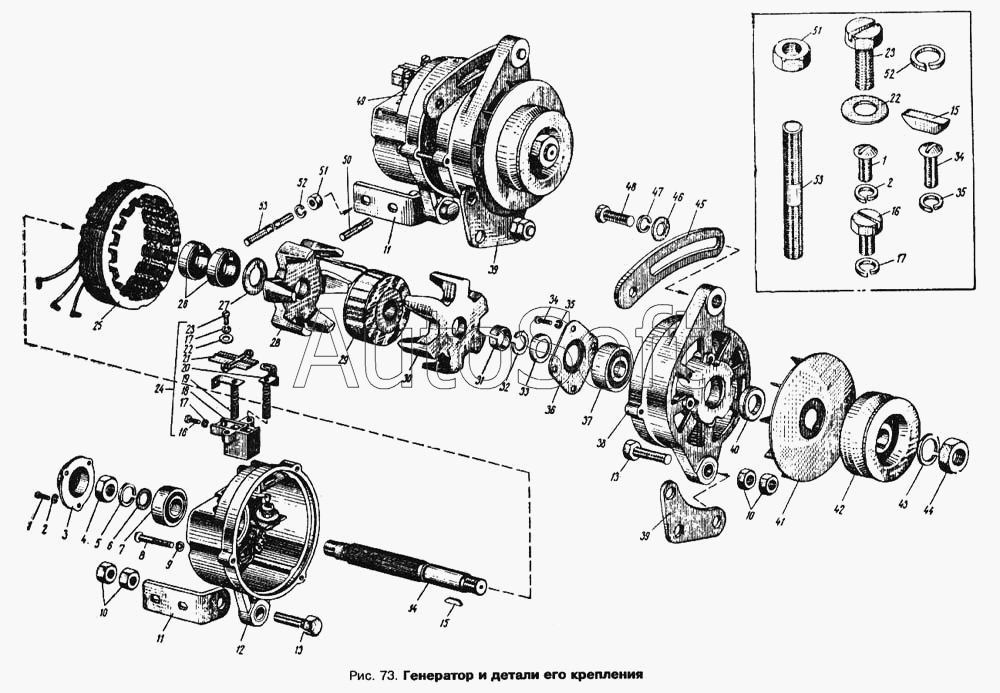

Каталог запасных частей к технике: АЗЛК Москвич 412. Генератор и детали его крепления
26
35
35
34
34
33
32
31
30
29
28
27
36
25
24
23
23
22
22
21
20
19
18
17
17
17
45
53
53
52
52
51
51
50
49
49
48
47
46
16
16
44
43
42
41
40
39
39
38
37
6
15
15
14
13
13
12
11
11
10
10
9
8
7
5
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8Х-1497 | 8***7 | Шайба 5,3 | |
| 8Х-1533 | 8***3 | Гайка М6 | |
| 8Х-1548 | 8***8 | Винт М4х10 | |
| 8Х-1598 | 8***8 | Винт крепления минусового провода | |
| Г21-3701107 | Г***7 | Втулка изоляционная | |
| Г250-37-1181 | Г***1 | Болт контактный | |
| Г250-3701310 | Г***0 | Радиатор с диодами в сборе | |
| Г250-3701311 | Г***1 | Радиатор | |
| Г250-3701312 | Г***2 | Вывод диода, длинный | |
| Г250-3701313 | Г***3 | Вывод диода, средний | |
| Г250-3701314 | Г***4 | Вывод диода, короткий | |
| Г250-3701315 | Г***5 | Панель соединительная | |
| Г250Ж-3701200 | Г***0 | Ротор в сборе | |
| Г250Ж-3701301 | Г***1 | Крышка со стороны контактных колец | |
| Г250Ж-3701400 | Г***0 | Крышка со стороны привода в сборе | |
| Д242А | Д***А | Диод кремниевый Д242А (ТУУЖ0321049ТУ) | |
| Д242АП | Д***П | Диод кремниевый Д242АП, (ТУУЖ0321049ТУ) | |
| МХ-0157 | М***7 | Шайба | |
| МХ-1020 | М***0 | Винт | |
| МХ-1111 | М***1 | Шайба свинцовая | |
| МХ-1185 | М***5 | Шайба специальная | |
| Х-1012 | Х***2 | Шайба 4 пружинная | |
| Х-1482 | Х***2 | Шайба 6 пружинная | |
| Х-4001 | Х***1 | Шайба 5 пружинная | |
| 1 | Х***1 | Винт крепления крышки заднего подшипника | |
| 2 | Х***2 | Шайба 4 пружинная | |
| 3 | Г***0 | Крышка заднего подшипника | |
| 4 | М***5 | Гайка вала ротора со стороны контактных колец (крепления подшипника) | |
| 5 | 7***9 | Шайба пружинная | |
| 6 | М***5 | Шайба упорная | |
| 7 | П***9 | Шарикоподшипник со стороны контактных колец | |
| 8 | М***6 | Винт М5х45 | |
| 9 | Х***1 | Шайба 5 пружинная | |
| 10 | 2***9 | Гайка | |
| 11 | 4***2 | Кронштейн задний | |
| 12 | Г***0 | Крышка со стороны контактных колец с радиатором и диодами в сборе | |
| 13 | 2***9 | Болт крепления генератора | |
| 14 | Г***1 | Вал ротора | |
| 15 | Б***6 | Шпонка сегментная | |
| 16 | Н***3 | Болт специальный | |
| 17 | Х***1 | Шайба 5 пружинная | |
| 18 | Г***3 | Щеткодержатель с втулкой в сборе | |
| 19 | Г***0 | Изолированная щетка в сборе | |
| 20 | Г***0 | Массовая щетка в сборе | |
| 21 | Г***2 | Крышка щеткодержателя | |
| 22 | 8***7 | Шайба 5,3 | |
| 23 | Г***6 | Болт крепления крышки | |
| 24 | Г***0 | Щеткодержатель в сборе | |
| 25 | Г***0 | Статор с обмотками в сборе | |
| 26 | Г***5 | Кольцо контактное в сборе | |
| 27 | Г***8 | Шайба изоляционная | |
| 28 | Г***3 | Наконечник полюсный со стороны контактных колец | |
| 29 | Г***0 | Катушка возбуждения в сборе | |
| 30 | Г***2 | Наконечник полюсный со стороны привода | |
| 31 | Г***6 | Втулка упорная | |
| 32 | Г***2 | Кольцо разрезное | |
| 33 | Г***5 | Чашка опорная | |
| 34 | М***3 | Винт М5х15 | |
| 35 | Х***1 | Шайба 5 пружинная | |
| 36 | Г***4 | Шайба специальная | |
| 37 | П***9 | Шарикоподшипник со стороны привода | |
| 38 | Г***1 | Крышка со стороны привода | |
| 39 | 4***0 | Кронштейн передний | |
| 40 | Г***4 | Втулка | |
| 41 | Г***5 | Вентилятор в сборе | |
| 42 | Г***1 | Шкив вала ротора | |
| 43 | М***4 | Шайба 16 пружинная | |
| 44 | М***5 | Гайка М16х1,5 | |
| 45 | 4***5 | Планка установочная | |
| 46 | 2***9 | Шайба | |
| 47 | 2***9 | Шайба пружинная | |
| 48 | 2***9 | Болт | |
| 49 | 4***0 | Генератор переменного тока в сборе | |
| 49 | Г***Ж | Генератор переменного тока в сборе | |
| 50 | 3***9 | Шпилька крепления заднего кронштейна | |
| 51 | 2***9 | Гайка | |
| 52 | 2***9 | Шайба пружинная | |
| 53 | 3***9 | Шпилька крепления заднего кронштейна |
