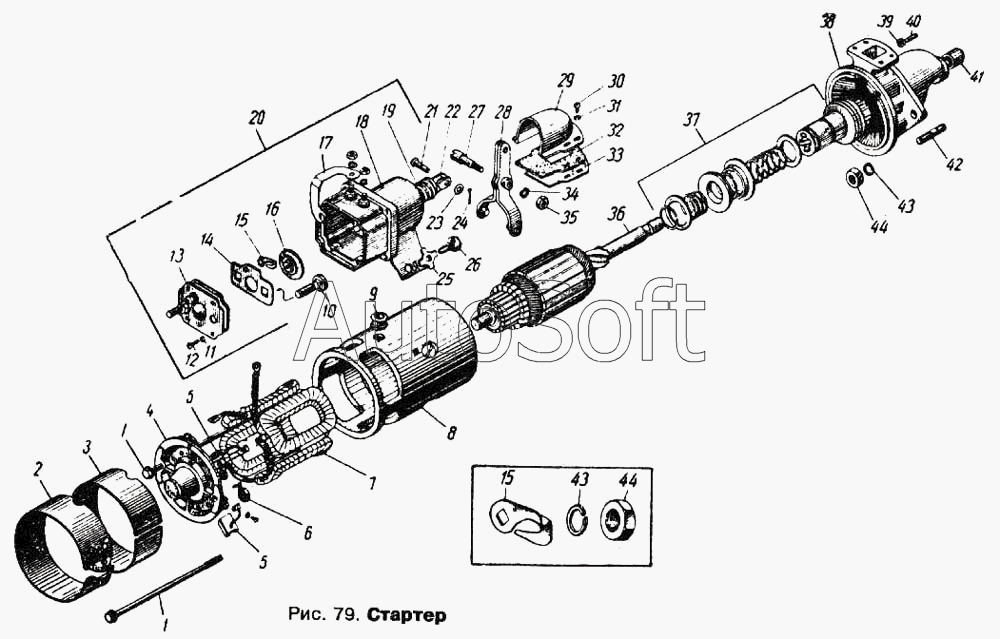

Каталог запасных частей к технике: АЗЛК Москвич 412. Стартер
14
24
23
22
21
20
19
18
17
16
15
15
25
13
12
11
10
9
8
7
7
6
35
44
44
43
43
42
41
40
39
38
37
36
5
5
34
33
32
31
30
29
28
27
26
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-ВР-7 | 1***7 | Шайба изоляционная | |
| 1-МЮ-37 | 1***7 | Шайба контактного болта | |
| 412-3708010 | 4***0 | Стартер в сборе | |
| 8Х-1497 | 8***7 | Шайба 5,3 | |
| 8Х-1537 | 8***7 | Гайка М8 контактного болта | |
| ВМ-335-38 | В***8 | Втулка | |
| М11-41081 | М***1 | Шайба 5 пружинная | |
| МХ-0246 | М***6 | Шайба 8 пружинная | |
| МХ-0430 | М***0 | Шайба 8,2 изоляционная | |
| МХ-0550 | М***0 | Шайба 11,2 | |
| МХ-0554 | М***4 | Шайба 5,3 изоляционная | |
| МХ-0876 | М***6 | Штифт | |
| МХ-1095 | М***5 | Болт М5х21 выводной | |
| МХ0439 | М***9 | Шайба изоляционная | |
| РС 14-3708002 | Р***2 | Прокладка крышки | |
| РС14-3708007 | Р***7 | Пружина штока якоря | |
| РС14-3708008 | Р***8 | Пружина регулировочного винта | |
| РС14-3708010 | Р***0 | Якорь реле включения стартера со штоком в сборе | |
| РС14-3708031 | Р***1 | Крышка реле | |
| РС14-3708036 | Р***6 | Перемычка | |
| СЛ-138-88 | С***8 | Вкладыш | |
| СТ113-3708100 | С***0 | Корпус стартера в сборе | |
| СТ113-3708103 | С***3 | Прокладка корпуса стартера изоляционная | |
| СТ113-3708310 | С***0 | Крышка со стороны коллектора с вкладышем в сборе | |
| СТ113-Б | С***Б | Стартер в сборе | |
| СТ113Б-3708401 | С***1 | Крышка со стороны привода | |
| СТ14-3708005 | С***5 | Кольцо упорное | |
| СТ21-3708007 | С***7 | Прокладка | |
| СТ21-3708190 | С***0 | Вывод контакта в сборе | |
| СТ21-3708220 | С***0 | Коллектор стартера в сборе | |
| СТ21-3708307 | С***7 | Колодка тормоза | |
| СТ21-3708308 | С***8 | Пружина тормоза | |
| СТ28-3708102 | С***2 | Полюс | |
| СТ28-3708403 | С***3 | Вкладыш | |
| СТ4-3708006 | С***6 | Шайба упорная | |
| СТ4-3708007 | С***7 | Кольцо замковое | |
| Х-4003 | Х***3 | Гайка М5 | |
| 1 | С***3 | Болт стяжной крышек корпуса стартера | |
| 2 | С***2 | Лента защитная | |
| 3 | С***3 | Прокладка под защитную ленту | |
| 4 | С***0 | Крышка стартера со стороны коллектора в сборе | |
| 5 | С***0 | Щетка в сборе | |
| 6 | С***4 | Пружина щетки | |
| 7 | С***0 | Катушки (обмотки возбуждения) № 1, №2 и №3 в сборе | |
| 7 | С***0 | Катушка №4 | |
| 8 | С***1 | Корпус стартера | |
| 9 | С***6 | Втулка корпуса стартера, изоляционная | |
| 10 | Р***2 | Болт контактный | |
| 11 | Х***2 | Шайба 4 пружинная | |
| 12 | 8***5 | Винт М4х14 | |
| 13 | Р***0 | Крышка реле в сборе | |
| 14 | Р***3 | Прокладка изоляционная | |
| 15 | Р***4 | Контакт | |
| 16 | Р***0 | Диск включения стартера контактный в сборе | |
| 17 | Р***6 | Перемычка | |
| 18 | Р***0 | Ярмо реле включения стартера с кожухом в сборе | |
| 19 | Р***4 | Пружина якоря | |
| 20 | Р***0 | Реле включения стартера в сборе | |
| 21 | С***2 | Штифт | |
| 22 | Р***0 | Винт регулировочный с серьгой в сборе | |
| 23 | 8***6 | Шайба 4,3 | |
| 24 | М***5 | Шплинт | |
| 25 | М***7 | Шайба 8 замковая | |
| 26 | М***2 | Болт М8х1х8,5 | |
| 27 | С***4 | Ось рычага включения привода | |
| 28 | С***0 | Рычаг включения привода в сборе | |
| 29 | С***6 | Кожух защитный | |
| 30 | 8***8 | Винт М4х10 | |
| 31 | Х***2 | Шайба 4 пружинная | |
| 32 | С***5 | Прокладка защитного кожуха | |
| 33 | С***7 | Прокладка защитного кожуха | |
| 34 | Х***2 | Шайба 6 пружинная | |
| 35 | 8***3 | Гайка М6 | |
| 36 | С***Б | Якорь стартера в сборе | |
| 37 | С***0 | Привод к зубчатому венцу маховика в сборе | |
| 38 | С***0 | Крышка со стороны привода с втулкой в сборе | |
| 39 | 8***2 | Гайка М5 | |
| 40 | М***1 | Винт установки шестерни привода | |
| 41 | С***0 | Крышка со стороны привода с втулкой в сборе | |
| 42 | 3***9 | Шпилька крепления стартера | |
| 43 | 2***9 | Шайба пружинная | |
| 44 | 3***9 | Гайка |
