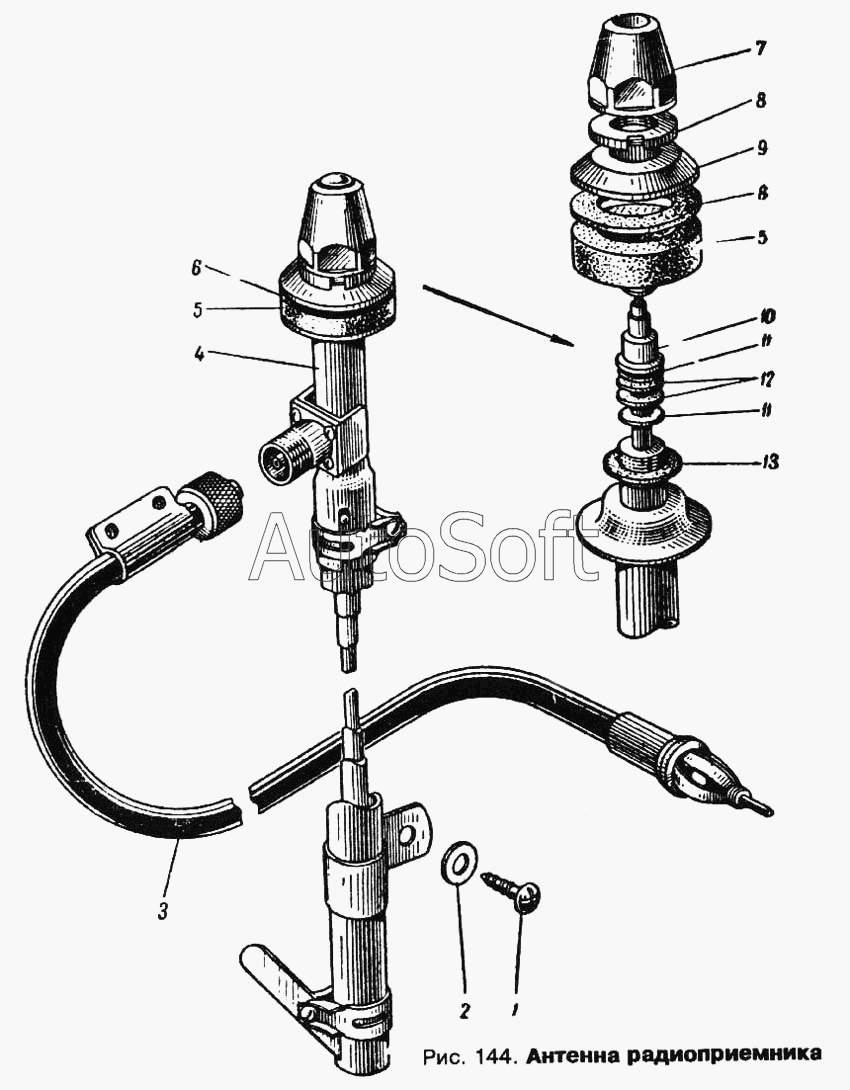

Каталог запасных частей к технике: АЗЛК Москвич 412. Антенна радиоприемника
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 015 ТУ | 0***У | Конденсатор ЭМ-15-10-М | |
| 408-7903031 | 4***1 | Заглушка отверстия антенны | |
| ВД8.389.007 | В***7 | Пружина штеккера | |
| ИД2.062.000 | И***0 | Контур промежуточной частоты КПЧ-I | |
| ИД2.062.001 | И***1 | Контур промежуточной частоты КПЧ-II | |
| ИД2.062.002 | И***2 | Контур промежуточной частоты КПЧ-III | |
| ИД2.062.003 | И***3 | Контур промежуточной частоты КПЧ-IV | |
| ИД2.064.025 | И***5 | Блок катушек переменной индуктивности | |
| ИД3.647.013 | И***3 | Антенное гнездо | |
| ИД4.024.021 | И***1 | Механизм настройки | |
| ИД4.731.174 | И***4 | Трансформатор переходной ПТ-823 | |
| ИД4.731.175 | И***5 | Трансформатор выходной ТВ-825 | |
| ИД4.759.008 | И***8 | Дроссель антенный | |
| ИД5.064.046 | И***6 | Катушка ферровариометра | |
| ИД5.634.032 | И***2 | Сопротивление (проволочное) | |
| ИД5.634.033 | И***3 | Сопротивление (проволочное) | |
| ИД5.754.012 | И***2 | Дроссель (в цепи питания) | |
| ИД5.775.023 | И***3 | Катушка малая СВ (сопрягающая) | |
| ИД5.775.024 | И***4 | Катушка малая СВ (сопрягающая) | |
| ИД5.777.025 | И***5 | Катушка фильтр-пробки | |
| ИД5.777.072 | И***2 | Катушка малая СВ (сопрягающая) | |
| ИД5.777.073 | И***3 | Катушка малая ДВ (сопрягающая) | |
| ИД6.344.006 | И***6 | Муфта фрикционная | |
| ИД6.627.004 | И***4 | Наконечник | |
| ИД6.660.003 | И***3 | Сердечник ферритовый | |
| ИД6.664.015 | И***5 | Сердечник ферритовый | |
| ИД6.672.446 | И***6 | Колодка (переключатель диапазона) | |
| ИД7.024.025 | И***5 | Шкала | |
| ИД7.027.022 | И***2 | Стрелка | |
| ИД7.102.129 | И***9 | Плата блока УНЧ | |
| ИД7.102.155 | И***5 | Плата (СДВ-П4) | |
| ИД7.800.038 | И***8 | Корпус держателя предохранителя | |
| ИД7.800.039 | И***9 | Корпус держателя предохранителя | |
| ИД8.040.073 | И***3 | Крышка (передняя панель) | |
| ИД8.310.160 | И***0 | Ось трубки механизма настройки | |
| ИД8.337.149 | И***9 | Ручка включателя настройки и регулировки громкости | |
| ИД8.337.153 | И***3 | Ручка переключателя диапазонов и регулятора тембра | |
| ИД8.344.006 | И***6 | Поводок (трос капроновый) | |
| ИД8.387.139 | И***9 | Пружина держателя предохранителя | |
| ИД8.387Л38 | И***8 | Пружина крепления ручек | |
| ИД8.634.346 | И***6 | Экран (подшкальник) | |
| ОЖО.464.015 ТУ | О***У | Конденсатор ЭМ-10-10-М | |
| ОЖО.468.011 ТУ | О***У | Сопротивление СПЗ-8 регулятора тембра и громкости | |
| СБ0.005.053ТУ | С***У | Транзистор П40 (П14) | |
| СБ0.005.053ТУ | С***У | Транзистор П40 (П14) | |
| СИ3.365.017ТУ | С***У | Транзистор П216Б (П4В) | |
| СМЗ.362.004 ТУ | С***У | Диод Д2Е | |
| СУЗ.371.042 ТУ | С***У | Лампа А-12-0,8 (А-34) подсветки шкалы | |
| ЩТЗ.365.016 ТУ | Щ***У | Транзистор П401 (П422) | |
| 1 | 2***6 | Шуруп крепления антенны | |
| 2 | 2***9 | Шайба | |
| 3 | 4***0 | Провод антенны в сборе | |
| 3 | И***5 | Провод антенны в сборе | |
| 4 | 4***0 | Антенна в сборе | |
| 4 | А***5 | Антенна в сборе | |
| 5 | 4***2 | Прокладка уплотнительная антенны внутренняя | |
| 6 | 4***А | Прокладка уплотнительная антенны наружная | |
| 7 | А***Б | Колпачок облицовочный | |
| 8 | А***5 | Гайка прижимная | |
| 9 | А***4 | Втулка установочная | |
| 10 | А***9 | Втулка установочная | |
| 11 | А***8 | Шайба уплотнительная резиновая | |
| 12 | А***1 | Шайба сальниковая | |
| 13 | 4***5 | Буфер антенны |
