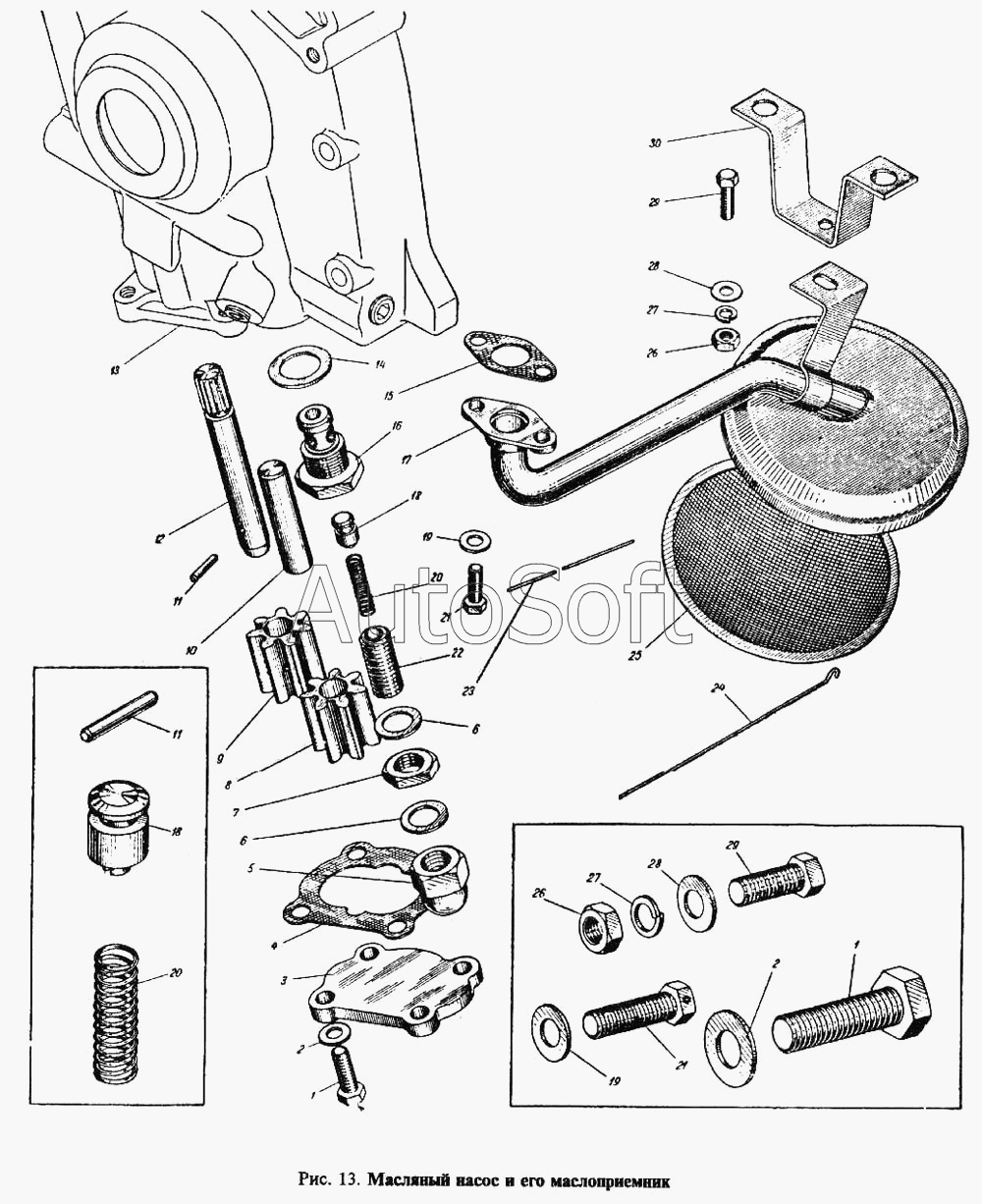

Каталог запасных частей к технике: АЗЛК Москвич 412. Масляный насос и его маслоприемник
1
1
2
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
26
27
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1010010 | 4***0 | Приемник масляного насоса в сборе | |
| 412-1011040 | 4***0 | Валик ведущей шестерни масляного насоса в сборе | |
| 412-1011360 | 4***0 | Предохранительный клапан масляного насоса в сборе | |
| 1 | 2***9 | Болт | |
| 2 | 3***П | Шайба специальная, плоская | |
| 3 | 4***2 | Крышка масляного насоса | |
| 4 | 4***5 | Прокладка крышки масляного насоса | |
| 5 | 4***3 | Гайка колпачковая | |
| 6 | 3***П | Шайба специальная плоская, уплотнительная | |
| 7 | 3***9 | Контргайка регулировочного винта | |
| 8 | 4***2 | Шестерня ведомая масляного насоса | |
| 9 | 4***5 | Шестерня масляного насоса ведущая | |
| 10 | 4***5 | Ось ведомой шестерни масляного насоса | |
| 11 | 2***П | Штифт соединения ведущей шестерни с валиком масляного насоса | |
| 12 | 4***2 | Валик ведущей шестерни масляного насоса | |
| 13 | 4***Б | Крышка распределительных звездочек с масляным насосом двигателя в сборе | |
| 14 | 4***6 | Прокладка корпуса предохранительного клапана | |
| 15 | 4***3 | Прокладка фланца приемной трубки маслоприемника | |
| 16 | 4***2 | Корпус предохранительного клапана масляного насоса | |
| 17 | 4***0 | Трубка приемная с колпаком маслоприемника в сборе | |
| 18 | 4***4 | Клапан предохранительный масляного насоса | |
| 19 | 2***П | Шайба | |
| 20 | 4***8 | Пружина предохранительного клапана | |
| 21 | 2***П | Болт крепления маслоприемника к блоку цилиндров | |
| 22 | 4***5 | Винт предохранительного клапана, регулировочный | |
| 23 | 2***П | Шплинт-проволока | |
| 24 | 4***8 | Пружина крепления сетки маслоприемника | |
| 25 | 4***7 | Сетка маслоприсмника с кольцом в сборе | |
| 26 | 2***П | Гайка | |
| 27 | 2***П | Шайба пружинная | |
| 28 | 2***П | Шайба | |
| 29 | 2***П | Болт | |
| 30 | 4***2 | Кронштейн крепления маслоприемника верхний |
