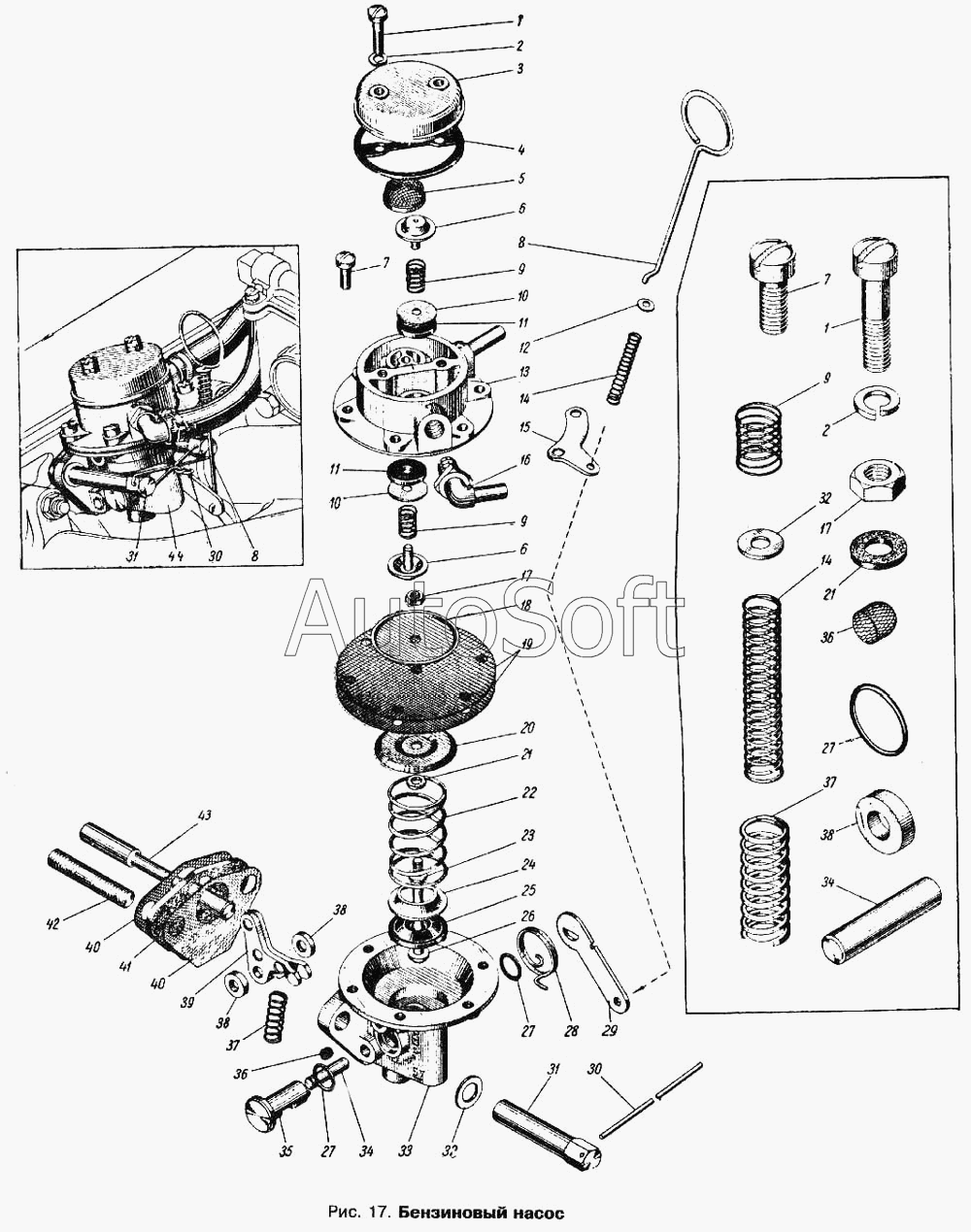

Каталог запасных частей к технике: АЗЛК Москвич 412. Бензиновый насос
34
34
22
23
24
25
26
27
27
27
28
29
30
30
31
31
32
32
33
21
21
35
36
36
37
37
38
38
38
39
40
40
41
42
43
44
44
9
9
9
1
1
2
2
3
4
5
6
6
7
7
8
8
10
10
11
11
12
13
14
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б7-1106015 | Б***5 | Головка в сборе | |
| Б7-1106016 | Б***6 | Головка бензинового насоса с клапанами в сборе | |
| Б7-1106090 | Б***0 | Корпус в сборе | |
| Б7-1106140 | Б***0 | Диафрагма в сборе | |
| 1 | В***е | Винт крепления крышки к головке | |
| 2 | Ш***я | Шайба пружинная | |
| 3 | Б***0 | Крышка головки | |
| 4 | Б***1 | Прокладка крышки головки | |
| 5 | Б***5 | Фильтр в сборе | |
| 6 | Б***6 | Обойма клапана | |
| 7 | В***и | Винт крепления головки | |
| 8 | Б***8 | Тяга рычага ручного привода | |
| 9 | Б***7 | Пружина клапана | |
| 10 | Б***2 | Клапан | |
| 11 | Б***3 | Пластина | |
| 12 | 3***6 | Шайба пружины тяги, упорная | |
| 13 | Б***8 | Головка | |
| 14 | Б***6 | Пружина тяги рычага ручного привода, оттяжная | |
| 15 | Б***2 | Кронштейн (шайба) направляющей тяги рычага ручного привода | |
| 16 | Б***3 | Штуцер угловой (угольник) шланга к карбюратору | |
| 17 | Б***3 | Гайка | |
| 18 | Б***7 | Шайба диафрагмы, верхняя | |
| 19 | Б***2 | Диафрагма | |
| 20 | Б***6 | Шайба диафрагмы, нижняя | |
| 21 | Б***5 | Прокладка под нижней шайбой диафрагмы | |
| 22 | Б***0 | Пружина диафрагмы | |
| 23 | Б***4 | Тяга диафрагмы | |
| 24 | Б***3 | Держатель уплотнителя тяги диафрагмы | |
| 25 | Б***4 | Уплотнитель тяги диафрагмы | |
| 26 | Б***9 | Шайба тяги диафрагмы, упорная | |
| 27 | Н***0 | Кольцо валика, уплотнительное | |
| 28 | Б***5 | Пружина оттяжная рычага ручного привода | |
| 29 | Б***2 | Рычаг ручного привода | |
| 30 | 2***П | Шплинт-проволока | |
| 31 | 4***5 | Гайка крепления топливного насоса специальная | |
| 32 | 2***9 | Шайба | |
| 33 | Б***4 | Корпус топливного насоса | |
| 34 | Б***8 | Ось рычага привода | |
| 35 | Б***8 | Валик ручного привода бензинового насоса | |
| 36 | Б***3 | Сетка воздушного фильтра корпуса | |
| 37 | Б***8 | Пружина рычага привода | |
| 38 | Б***0 | Шайба оси рычага привода бензинового насоса | |
| 39 | Б***0 | Рычаг привода в сборе | |
| 40 | 4***0 | Прокладка к блоку цилиндров | |
| 41 | 4***5 | Прокладка бензинового насоса теплоизоляционная | |
| 42 | 3***9 | Шпилька | |
| 43 | 4***4 | Штанга привода топливного насоса | |
| 44 | 4***0 | Насос бензиновый в сборе | |
| 44 | Б***0 | Насос бензиновый в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
