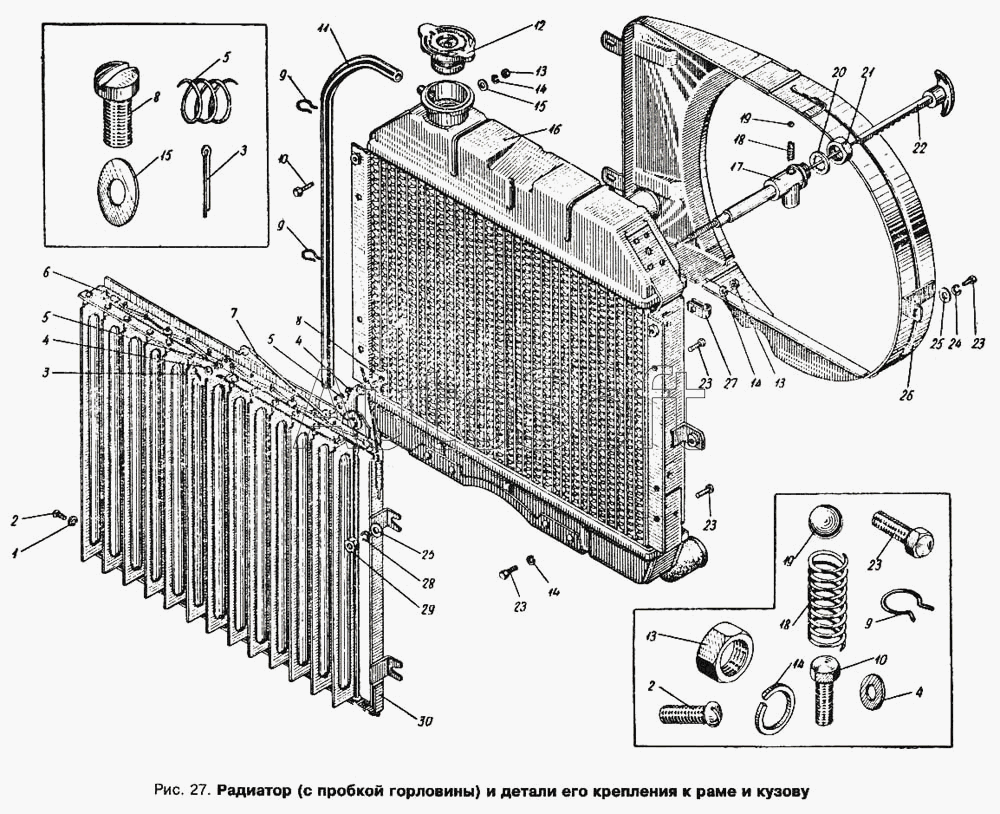

Каталог запасных частей к технике: АЗЛК Москвич 412. Радиатор (с пробкой горловины) и детали его крепления к раме и кузову
23
15
15
16
17
18
18
19
19
20
21
22
23
23
23
23
23
14
14
14
14
23
24
25
25
26
27
28
29
30
5
5
5
1
2
2
3
3
4
4
4
6
7
8
8
9
9
9
10
10
11
12
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 365037-П | 3***П | Шайба пластины жалюзи радиатора | |
| 400-1108119 | 4***9 | Втулка | |
| 407-1310054 | 4***4 | Пластина жалюзи радиатора в сборе | |
| 408П-1310083-Б | 4***Б | Ручка управления жалюзи радиатора с тягой в сборе | |
| 408П-1310100-Б | 4***Б | Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяги в сборе | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 2***П | Винт крепления рамки жалюзи | |
| 3 | 2***П | Шплинт разводной | |
| 4 | 2***П | Шайба | |
| 5 | 4***5 | Пружина | |
| 6 | 4***0 | Жалюзи радиатора в сборе | |
| 7 | 4***5 | Тяга планки привода жалюзи радиатора в сборе | |
| 8 | 2***8 | Винт крепления тяги к муфте рычага | |
| 9 | 4***8 | Скоба крепления сливной трубки | |
| 10 | 2***9 | Болт | |
| 11 | 4***3 | Трубка сливная | |
| 12 | 4***0 | Пробка радиатора в сборе | |
| 13 | 2***9 | Гайка | |
| 14 | 2***9 | Шайба пружинная | |
| 15 | 2***9 | Шайба | |
| 16 | 4***8 | Радиатор с каркасом, со сливной трубкой и пробкой горловины в сборе | |
| 17 | 4***0 | Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяги в сборе | |
| 18 | 4***4 | Пружина фиксатора ручки управления жалюзи радиатора | |
| 19 | 2***П | Шарик | |
| 20 | 2***2 | Шайба пружинная с внутренним зубом | |
| 21 | 2***9 | Гайка | |
| 22 | 4***3 | Ручка управления жалюзи радиатора с тягой в сборе | |
| 23 | 2***9 | Болт | |
| 23 | 2***9 | Болт | |
| 23 | 2***9 | Болт | |
| 24 | 2***9 | Шайба пружинная | |
| 25 | 2***9 | Шайба | |
| 26 | 4***0 | Кожух вентилятора в сборе | |
| 27 | 4***5 | Держатель (зажим) оболочки тяги управления жалюзи радиатора | |
| 28 | 2***9 | Шайба пружинная | |
| 29 | 2***9 | Гайка | |
| 30 | 4***3 | Рамка жалюзи радиатора в сборе |
