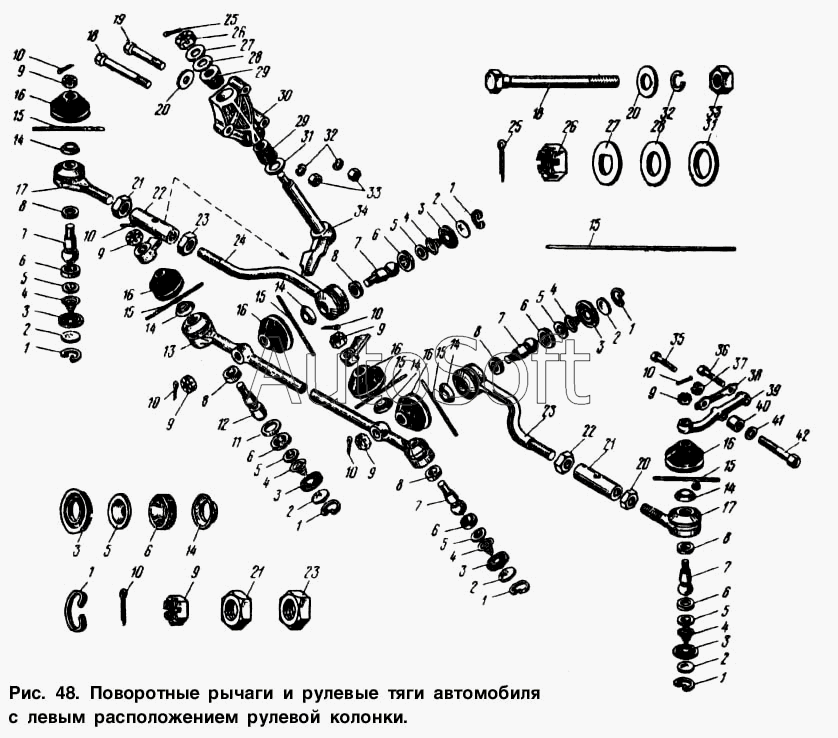

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Поворотные рычаги и рулевые тяги автомобиля с левым расположением рулевой колонки
30
18
18
19
20
20
20
21
21
21
22
22
23
23
23
24
25
25
26
26
27
27
28
28
29
29
17
17
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
4
4
4
4
4
4
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
11
12
13
14
14
14
14
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-3003010 | 4***0 | Тяга рулевой трапеции средняя в сборе | |
| 408-3001030 | 4***0 | Рычаг рулевой трапеции правый | |
| 408-3001950 | 4***0 | Рычаг рулевой трапеции правый (комплект) | |
| 408-3001951 | 4***1 | Рычаг рулевой трапеций левый (комплект) | |
| 408-3003006 | 4***6 | Тяга рулевого управления в сборе | |
| 408-3003052 | 4***2 | Тяга боковая правая в сборе | |
| 408-3003056 | 4***6 | Наконечник боковой тяги наружный в сборе | |
| 408-3003058 | 4***8 | Наконечник боковой тяги внутренний в сборе | |
| 412-3003080 | 4***0 | Рычаг маятниковый с кронштейном в сборе | |
| 412-3003082 | 4***2 | Рычаг маятниковый тяг с осью в сборе | |
| 1 | 4***Д | Кольцо стопорное заглушки | |
| 2 | 4***1 | Заглушка наконечников рулевых тяг | |
| 3 | 4***8 | Шайба уплотнительная наконечника | |
| 4 | 4***9 | Пружина нажимного вкладыша | |
| 5 | 4***8 | Вкладыш нажимной наконечника тяги | |
| 6 | 4***6 | Вкладыш опорный тяги нижний | |
| 7 | 4***Б | Палец шаровой | |
| 8 | 4***5 | Вкладыш наконечника тяги опорный верхний | |
| 9 | 2***9 | Гайка М12х1,25 | |
| 10 | 2***9 | Шплинт 3,2х20 | |
| 11 | 4***7 | Втулка правой головки средней тяги | |
| 12 | 4***3 | Палец шаровой правой головки | |
| 13 | 4***1 | Тяга рулевой трапеции средняя | |
| 14 | 4***А | Шайба защитного чехла наконечника тяги | |
| 15 | 2***2 | Шплинт-проволока 1,2х250 | |
| 16 | 4***А | Чехол защитный шаровой головки и наконечника | |
| 17 | 4***3 | Наконечник боковой тяги наружный левый | |
| 18 | 2***9 | Болт М10х110 | |
| 19 | 2***9 | Болт М10х120 | |
| 20 | 2***9 | Шайба 10 | |
| 21 | 2***9 | Гайка М16х1,5 | |
| 22 | 4***4 | Тяга рулевой трапеции боковая | |
| 23 | 3***9 | Гайка М16х1,5 левая | |
| 24 | 4***4 | Наконечник боковой тяги внутренний | |
| 25 | 2***9 | Шплинт 4х32 | |
| 26 | 2***9 | Гайка М16х1,5 | |
| 27 | 4***8 | Шайба гайки оси маятникового рычага стопорная | |
| 28 | 2***9 | Шайба 16 | |
| 29 | 4***9 | Втулка оси маятникового рычага | |
| 30 | 4***2 | Кронштейн маятникового рычага | |
| 31 | 3***9 | Шайба 17,8 | |
| 32 | 2***9 | Шайба 10 пружинная | |
| 33 | 2***9 | Гайка М10 | |
| 34 | 4***3 | Рычаг маятниковый тяг с осью в сборе | |
| 35 | 3***9 | Болт М12х1,25х60 | |
| 36 | 3***9 | Болт М12х1,25х35 | |
| 37 | 2***2 | Гайка М12х1,25 | |
| 38 | 4***2 | Пластина замковая | |
| 39 | 4***1 | Рычаг рулевой трапеции левый | |
| 40 | 4***4 | Втулка опорная (Для барабанных тормозов) | |
| 41 | 2***9 | Шайба 12 | |
| 42 | 3***9 | Болт М12х1,25х95 |
