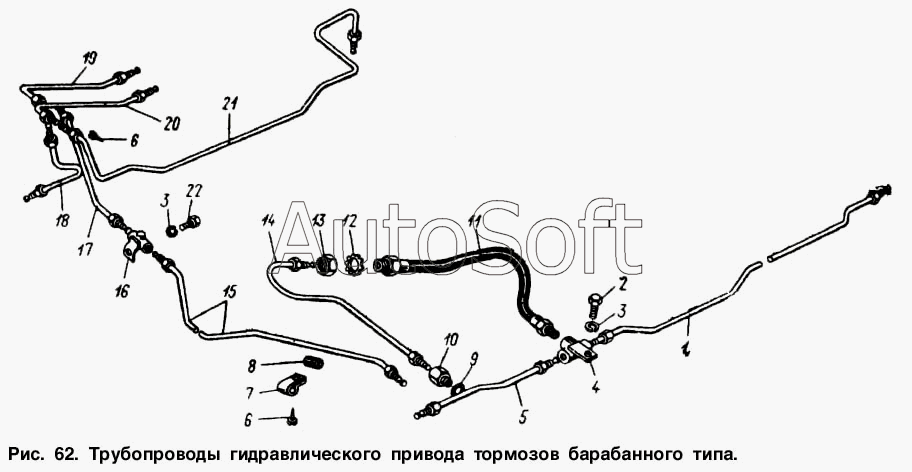

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Трубопроводы гидравлического привода тормоза барабанного типа
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 367020 | 3***0 | Хомут 18 в сборе | |
| 412-3506215-10 | 4***0 | Шланг усилителя тормоза | |
| 1 | 4***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 2 | 2***9 | Болт М8х14 | |
| 3 | 2***9 | Шайба 8 пружинная | |
| 4 | 4***0 | Тройник трубопроводов к задним тормозам в сборе | |
| 5 | 4***0 | Трубка от тройника к левому заднему тормозу в сборе | |
| 6 | 2***9 | Винт М5х12 | |
| 7 | 4***4 | Скоба крепления трубки | |
| 8 | 4***8 | Прокладка скобы крепления трубки | |
| 9 | 3***6 | Шайба 10,3 уплотнительная | |
| 10 | 4***1 | Переходник М10х1,25 | |
| 11 | 4***2 | Шланг гибкий гидропривода тормозов в сборе | |
| 12 | 2***9 | Шайба 16 зубчатая | |
| 13 | 2***9 | Гайка М16х1,5 | |
| 14 | 4***2 | Трубка от регулятора давления к задним тормозам в сборе | |
| 15 | 4***0 | Трубка от коллектора к регулятору давления в сборе | |
| 16 | 4***8 | Коллектор гидропривода в сборе | |
| 17 | 4***6 | Трубка от сигнального устройства к коллектору в сборе | |
| 18 | 4***4 | Трубка от сигнального устройства к левому переднему тормозу в сборе | |
| 19 | 4***0 | Трубка от вторичной камеры главного цилиндра тормоза к сигнальному устройству в сборе | |
| 20 | 4***0 | Трубка от первичной камеры главного цилиндра тормоза к сигнальному устройству | |
| 21 | 4***8 | Трубка от сигнального устройства к правому переднему тормозу в сборе | |
| 22 | 2***9 | Болт М8х18 |
