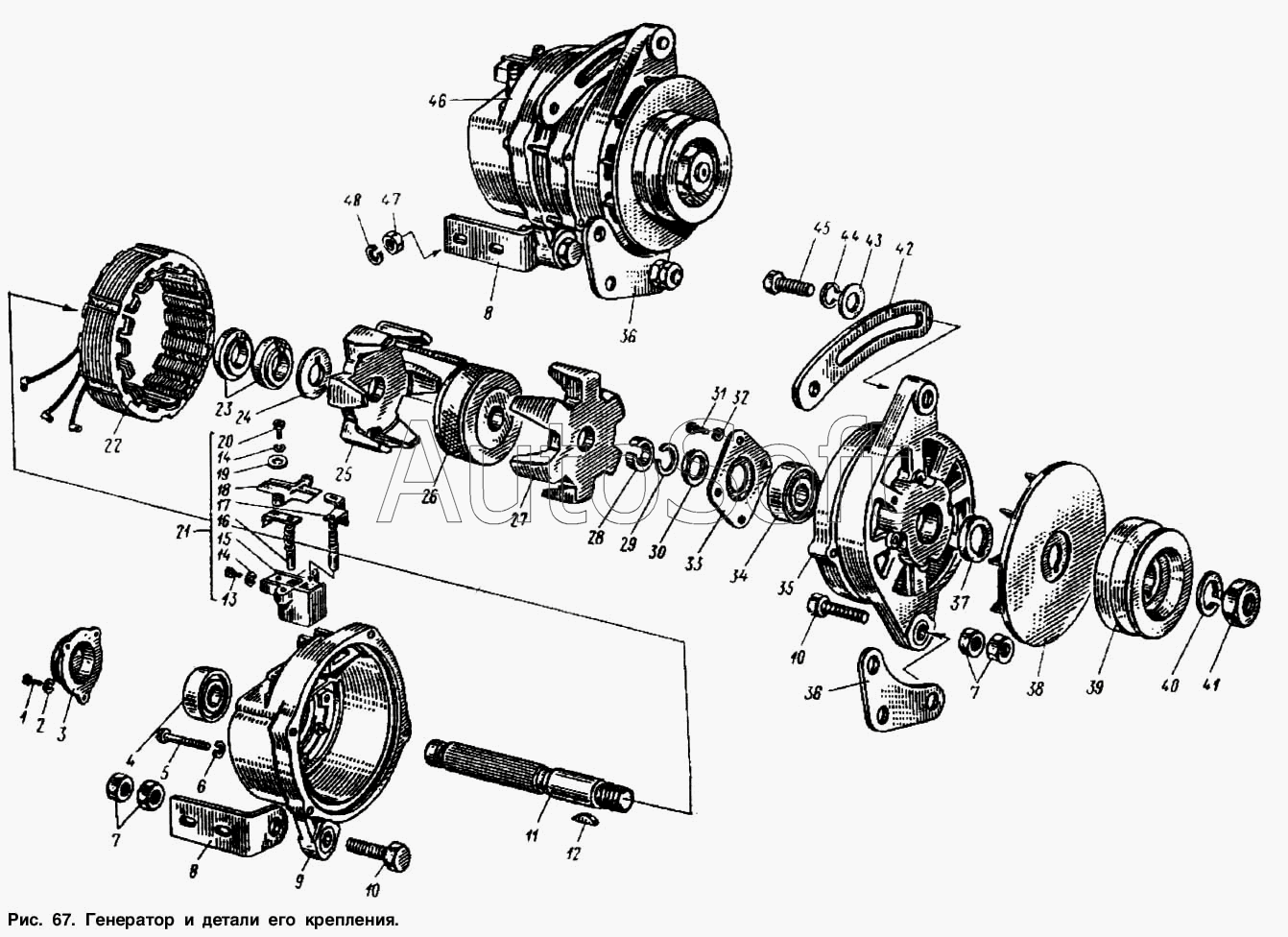

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Генератор и детали его крепления
37
24
25
26
27
28
29
30
31
32
33
34
35
36
36
23
38
39
40
41
42
43
44
45
46
46
47
48
10
10
1
2
3
4
5
6
7
7
8
8
9
9
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г250-3701025 | Г***5 | Изолированная щетка в сборе Г250-Ж1 | |
| Г250-3701026-Э | Г***Э | Пружина Г250-Ж1 | |
| Г250-3701200-Э | Г***Э | Ротор в сборе Г250-Ж1 | |
| 1 | В***1 | Винт М6х8 | |
| 2 | Х***2 | Шайба 4 пружинная | |
| 3 | Г***0 | Крышка заднего подшипника | |
| 4 | 1***Ш | Шарикоподшипник со стороны контактных колец | |
| 5 | М***6 | Винт М5х45 | |
| 6 | Х***1 | Шайба 5 пружинная | |
| 7 | 2***9 | Гайка М10х1,25 | |
| 8 | 4***2 | Кронштейн задний | |
| 9 | Г***1 | Выпрямитель полупроводниковый ВБГ-1 | |
| 9 | Г***0 | Крышка с выпрямителем в сборе | |
| 10 | 2***9 | Болт М10х1,25х40 | |
| 11 | Г***1 | Вал ротора | |
| 12 | Б***6 | Шпонка сегментная | |
| 13 | Н***3 | Болт специальный | |
| 14 | Х***1 | Шайба 5 пружинная | |
| 15 | Г***3 | Щеткодержатель с втулкой в сборе | |
| 16 | Г***0 | Изолированная щетка в сборе | |
| 17 | Г***0 | Массовая щетка в сборе | |
| 18 | Г***2 | Крышка щеткодержателя | |
| 19 | В***7 | Шайба 5,3 | |
| 20 | Г***6 | Болт крепления крышки | |
| 21 | Г***0 | Щеткодержатель в сборе | |
| 22 | П***Э | Статор с обмотками в сборе | |
| 23 | Г***5 | Кольцо контактное в сборе | |
| 24 | Г***8 | Шайба изоляционная | |
| 25 | Г***3 | Наконечник полюсный со стороны контактных колец | |
| 26 | Г***0 | Катушка возбуждения в сборе | |
| 27 | Г***2 | Наконечник полюсный со стороны привода | |
| 28 | Г***6 | Втулка упорная | |
| 29 | Г***2 | Кольцо разрезное | |
| 30 | Г***5 | Чашка опорная | |
| 31 | М***3 | Винт М5х15 | |
| 32 | Х***1 | Шайба 5 пружинная | |
| 33 | Г***4 | Шайба специальная | |
| 34 | 1***Ш | Шарикоподшипник со стороны привода | |
| 35 | Г***0 | Крышка со стороны привода в сборе | |
| 36 | 4***0 | Кронштейн передний | |
| 37 | Г***4 | Втулка | |
| 38 | Г***5 | Вентилятор в сборе | |
| 39 | Г***1 | Шкив вала ротора | |
| 40 | М***4 | Шайба 16 пружинная | |
| 41 | М***5 | Гайка М16х1,5 | |
| 42 | 4***5 | Планка установочная | |
| 43 | 2***9 | Шайба 8 | |
| 44 | 2***9 | Шайба 8 пружинная | |
| 45 | 2***9 | Болт М8х30 | |
| 46 | 4***2 | Генератор переменного тока в сборе | |
| 46 | Г***1 | Генератор переменного тока в сборе | |
| 47 | 2***9 | Шайба 8 пружинная | |
| 48 | 2***9 | Шайба 8 пружинная |
