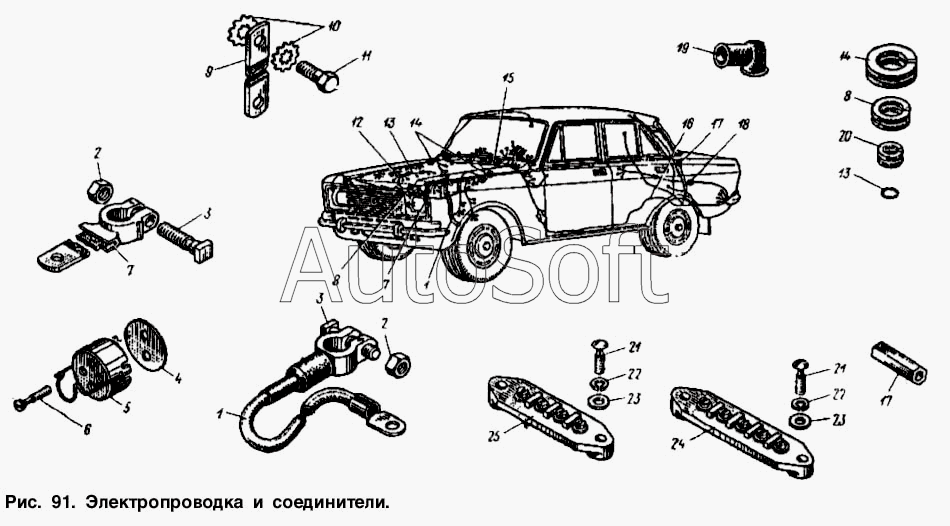

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Электропроводка и соединители
1
1
2
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250464-29 | 2***9 | Гайка М5 | |
| 412-3724006 | 4***6 | Пучок проводов передний в сборе | |
| 412-3724007 | 4***7 | Пучок проводов задний в сборе | |
| 412-3724024 | 4***4 | Провод от термометра к бензоуказателю и манометру в сборе | |
| 412-3724067 | 4***7 | Провод от плафона на массу в сборе | |
| 412-3724068-50 | 4***0 | Провод массы комбинации приборов | |
| 412-3724072 | 4***2 | Провод массы фонаря света заднего хода | |
| 412-3724078 | 4***8 | Провод массы прикуривателя в сборе | |
| 412-3724084 | 4***4 | Пучок проводов от реле включения дальнего и ближнего света фар на массу в сборе | |
| 412-3724086 | 4***6 | Пучок проводов от реле включения света фар к стартеру в сборе | |
| 412-3724089 | 4***9 | Провод от контрольной лампы к указателю давления масла | |
| 412-3724118-10 | 4***0 | Провод от реле к звуковому сигналу в сборе | |
| 427-3724006 | 4***6 | Пучок проводов передний в сборе | |
| 427-3724008 | 4***8 | Пучок проводов задний в сборе | |
| 427-3724012-20 | 4***0 | Пучок проводов передний в сборе | |
| 427-3724018 | 4***8 | Пучок проводов задний в сборе | |
| 1 | 4***Б | Провод от аккумуляторной батареи к стартеру с наконечниками в сборе | |
| 2 | 2***6 | Гайка М8 | |
| 3 | 3***6 | Болт М8х30 | |
| 4 | 4***1 | Прокладка штепсельной розетки | |
| 5 | 4***0 | Розетка штепсельная в сборе | |
| 6 | 2***8 | Винт М3х28 | |
| 7 | 4***2 | Провод от аккумуляторной батареи на массу с наконечником в сборе | |
| 8 | 4***2 | Втулка уплотнительная | |
| 9 | 4***4 | Провод от двигателя на массу | |
| 10 | 3***9 | Шайба 6 зубчатая | |
| 11 | 2***9 | Болт М6х16 | |
| 12 | 4***7 | Провод от катушки зажигания к распределителю зажиганил с наконечниками в сборе | |
| 13 | 4***0 | Кольцо крепления проводов | |
| 14 | 4***1 | Втулка уплотнительная | |
| 15 | 4***0 | Пучок проводов передний в сборе | |
| 16 | 4***8 | Пучок проводов задний в сборе | |
| 17 | 4***5 | Соединитель проводов двухгнездный в сборе | |
| 18 | 4***2 | Втулка уплотнительная | |
| 19 | 4***6 | Чехол наконечника провода от аккумуляторной батареи к стартеру | |
| 20 | 4***8 | Втулка | |
| 21 | 2***9 | Винт М5х20 | |
| 22 | 2***9 | Шайба 5 пружинная | |
| 23 | 2***9 | Хомут крепления проводов | |
| 24 | 4***0 | Панель проводов пятиклеммная соединительная | |
| 25 | 4***0 | Панель проводов четьфехклеммная соединительная |
