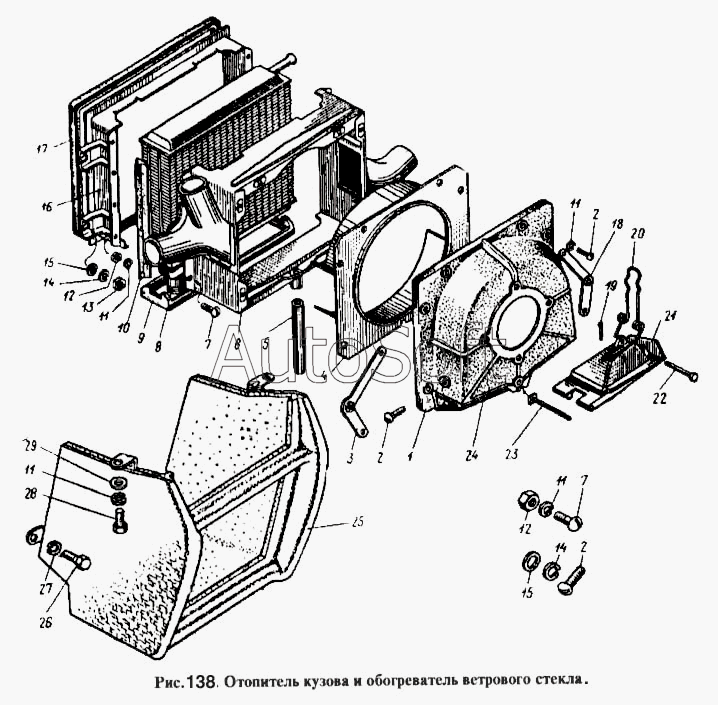

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Отопитель кузова и обогреватель ветрового стекла
1
2
2
2
3
4
5
6
6
7
8
9
10
11
11
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-8101010-01 | 4***1 | Отопитель в сборе | |
| 1 | 4***1 | Кожух электродвигателя отопителя | |
| 2 | 2***2 | Винт М5х20 | |
| 3 | 4***1 | Кронштейн крепления мягкого кожуха левый в сборе | |
| 4 | 4***5 | Распределитель потока воздуха | |
| 5 | 4***9 | Удлинитель сливной трубки кожуха | |
| 6 | 4***4 | Кожух вентилятора отопителя в сборе | |
| 7 | 2***9 | Винт М5х10 | |
| 8 | 4***0 | Радиатор отопителя в сборе | |
| 9 | 4***5 | Прокладка бачка радиатора отопителя | |
| 10 | 4***А | Уплотнитель радиатора отопителя боковой | |
| 11 | 2***2 | Шайба 5 пружинная | |
| 12 | 2***9 | Гайка М5 | |
| 13 | 2***9 | Гайка М8 | |
| 14 | 2***2 | Шайба 8 пружинная | |
| 15 | 2***9 | Шайба 8 | |
| 16 | 4***5 | Кожух радиатора отопителя в сборе | |
| 17 | 4***1 | Уплотнитель отопителя | |
| 18 | 4***0 | Кронштейн крепления кожуха правый в сборе . | |
| 19 | 2***9 | Шплинт 1,3х10 | |
| 20 | 4***А | Пружина заслонок отопителя | |
| 21 | 4***А | Заслонка отопителя правая | |
| 22 | 4***5 | Ось пружины заслонок отопителя | |
| 23 | 4***2 | Ось заслонок отопителя | |
| 24 | 4***А | Заслонка отопителя левая | |
| 25 | 4***0 | Кожух отопителя в сборе | |
| 26 | 2***9 | Болт М6х14 | |
| 27 | 2***9 | Болт М6х12 | |
| 28 | 3***9 | Болт М5х14 | |
| 29 | 2***9 | Хомут крепления проводов |
