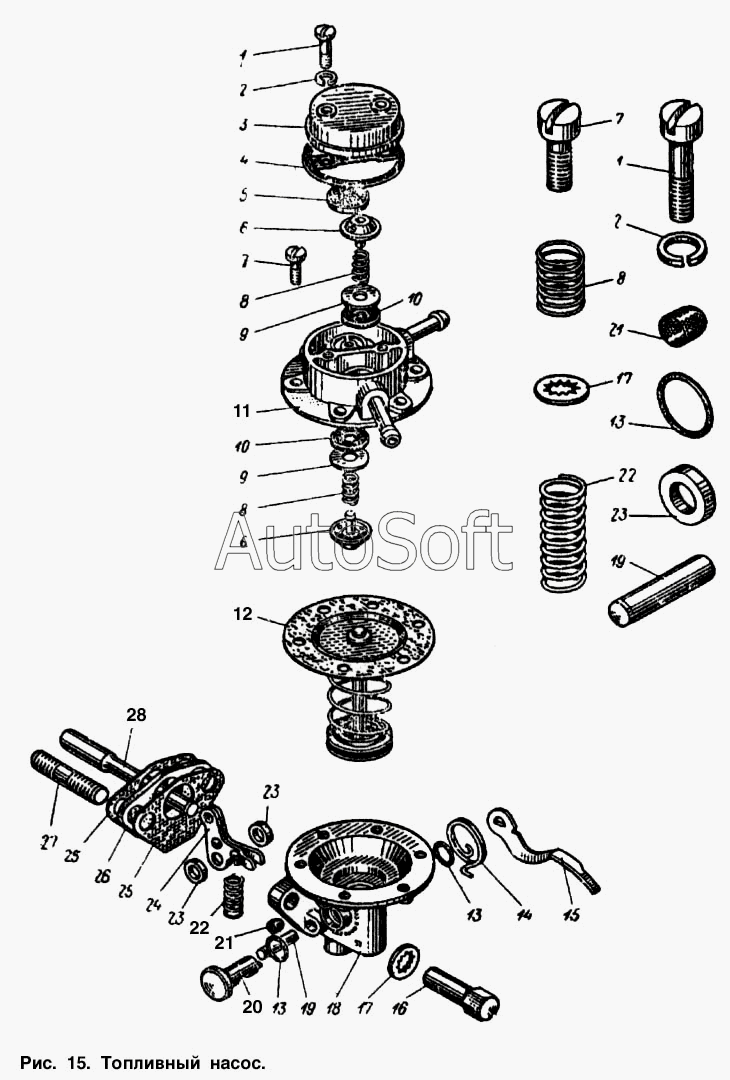

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Топливный насос
13
13
13
28
27
26
25
25
24
23
23
23
22
22
21
21
20
19
19
18
17
17
16
15
14
12
11
10
10
9
9
8
8
8
7
7
6
6
5
4
3
2
2
1
1
412-1106010-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1106010-01 | 4***1 | Топливный насос в сборе | |
| 412-1106150 | 4***0 | Пружина диафрагмы | |
| Б7-1106016 | Б***6 | Головка бензинового насоса с клапанами в сборе | |
| 1 | 2***9 | Винт М5х22 | |
| 2 | 2***8 | Шайба 5 пружинная | |
| 3 | Б***0 | Крышка головки | |
| 4 | Б***1 | Прокладка крышки головки | |
| 5 | Б***5 | Фильтр в сборе | |
| 6 | Б***6 | Обойма клапана | |
| 7 | 2***9 | Винт М5х12 | |
| 8 | Б***7 | Пружина клапана | |
| 9 | Б***2 | Клапан | |
| 10 | Б***3 | Пластина | |
| 11 | Б***6 | Головка бензинового насоса с клапанами в сборе | |
| 12 | Б***0 | Диафрагма в сборе | |
| 13 | Н***0 | Кольцо валика уплотнительное | |
| 14 | Б***5 | Пружина оттяжная рычага ручного привода | |
| 15 | Б***2 | Рычаг ручного привода | |
| 16 | 4***5 | Гайка крепления топливного насоса специальная | |
| 17 | 2***9 | Шайба 8 зубчатая | |
| 18 | Б***4 | Корпус топливного насоса | |
| 19 | Б***8 | Ось рычага привода | |
| 20 | Б***8 | Валик ручного привода бензинового насоса | |
| 21 | Б***3 | Сетка воздушного фильтра корпуса | |
| 22 | Б***8 | Пружина рычага привода | |
| 23 | Б***0 | Шайба оси рычага привода | |
| 24 | Б***0 | Рычаг привода в сборе | |
| 25 | 4***0 | Прокладка к блоку цилиндров | |
| 26 | 4***5 | Прокладка бензинового насоса теплоизоляционная | |
| 27 | 3***9 | Шпилька М8х1х22 | |
| 28 | 4***4 | Штанга привода топливного насоса |
