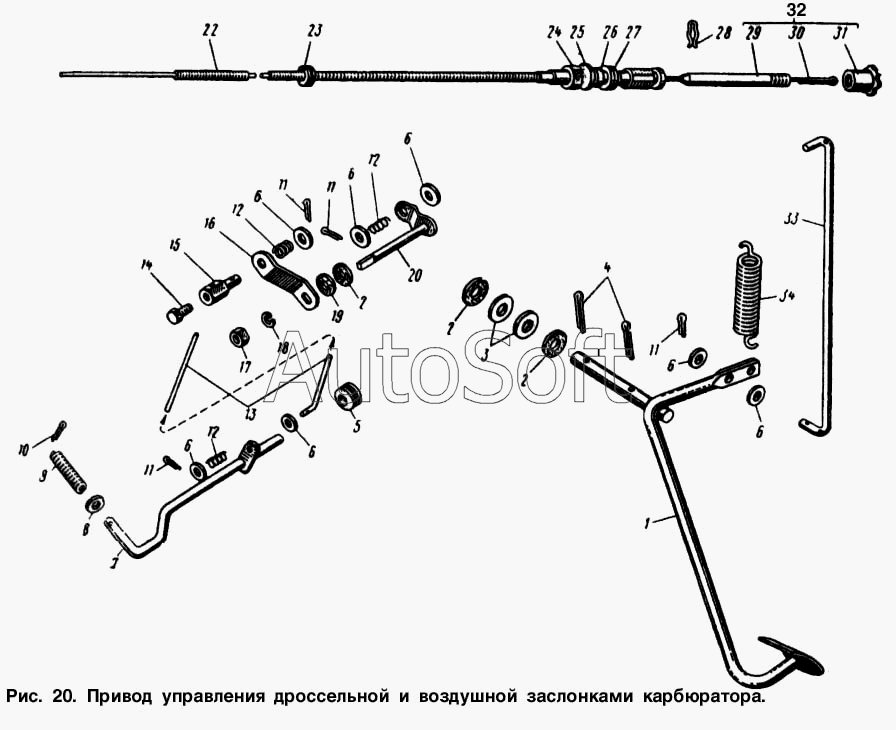

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Привод управления дроссельной и воздушной заслонками карбюратора
1
2
2
2
3
4
5
6
6
6
6
6
6
6
7
8
9
10
11
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1108112 | 4***2 | Оболочка тяги воздушной заслонки в сборе | |
| 1 | 4***5 | Рычаг педали акселератора в сборе | |
| 2 | 4***А | Сальник войлочный | |
| 3 | 2***9 | Шайба 10 | |
| 4 | 2***9 | Шплинт 3,2х20 | |
| 5 | 4***2 | Подшипник | |
| 6 | 2***9 | Хомут крепления проводов | |
| 7 | 4***0 | Валик карбюратора в сборе | |
| 8 | 2***9 | Шайба 6 | |
| 9 | 4***0 | Пружина валика привода дроссельной заслонки | |
| 10 | 2***9 | Шплинт 2х12 | |
| 11 | 2***9 | Шплинт 2х10 | |
| 12 | 4***5 | Пружина | |
| 13 | 4***0 | Тяга от промежуточного рычага к валику карбюратора | |
| 14 | 3***9 | Болт М5х11 | |
| 15 | 4***8 | Ось соединительная | |
| 16 | 4***0 | Рычаг промежуточный тяги акселератора | |
| 17 | 2***9 | Гайка М8 | |
| 18 | 2***9 | Шайба 8 пружинная | |
| 19 | 4***6 | Сальник войлочный | |
| 20 | 4***0 | Валик промежуточный акселератора в сборе | |
| 21 | 4***0 | Тяга воздушной заслонки карбюратора в сборе | |
| 22 | 4***4 | Оболочка тяги воздушной заслонки | |
| 23 | 4***9 | Втулка | |
| 24 | 3***9 | Гайка М12х1,25 | |
| 25 | 2***9 | Шайба 12 пружинная | |
| 26 | 4***4 | Втулка проставочная | |
| 27 | 4***8 | Шайба проставочная | |
| 28 | 2***2 | Шплинт 6 пружинный | |
| 29 | 4***0 | Трубка тяги управления воздушной заслонкой | |
| 30 | 4***8 | Тяга воздушной заслонки | |
| 31 | 4***3 | Ручка тяги воздушной заслонки в сборе | |
| 32 | 4***0 | Тяга воздушной заслонки с ручкой в сборе | |
| 33 | 4***9 | Тяга от рычага педали к промежуточному рычагу | |
| 34 | 4***5 | Пружина рычага педали акселератора |
