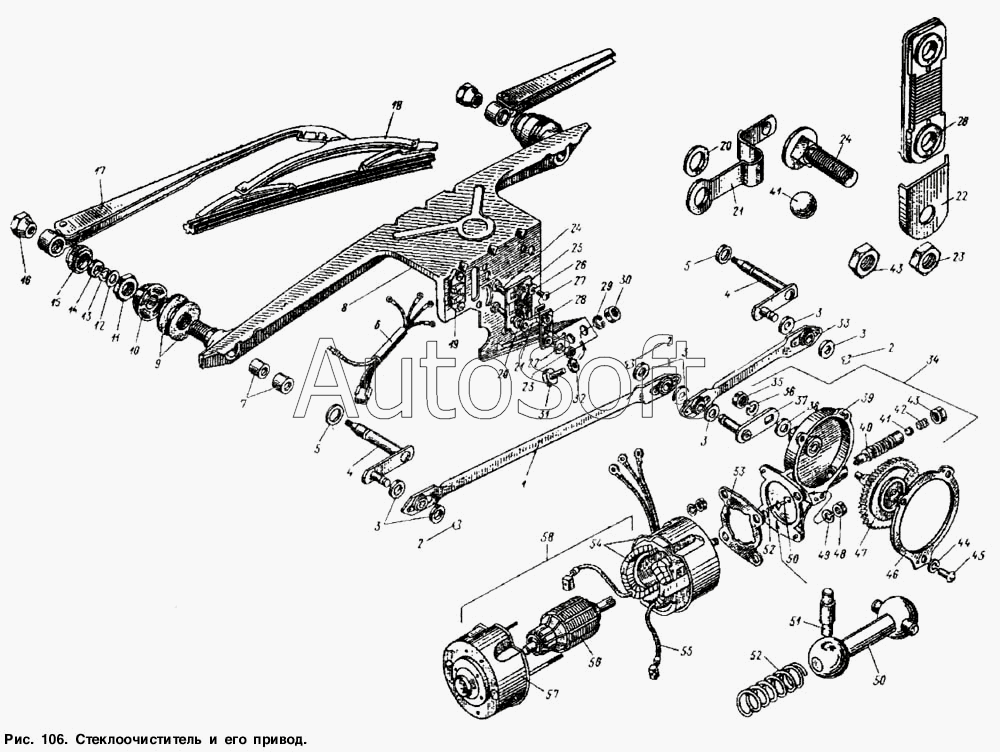

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Стеклоочиститель и его привод
1
2
2
2
3
3
3
3
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
43
44
45
46
47
48
49
50
50
51
52
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-5205012-10 | 4***0 | Стеклоочиститель в сборе | |
| 408Э-5205014 | 4***4 | Электродвигатель с тягами в сборе | |
| 408Э-5205038 | 4***8 | Накладка штуцера декоративная правая | |
| СЛ220-5205153-А | С***А | Накладка штуцера декоративная правая | |
| СЛ220-5205751 | С***1 | Щетка | |
| 1 | С***В | Тяга привода стеклоочистителя большая в сборе | |
| 2 | С***5 | Шплинт пружинный | |
| 3 | 4***9 | Шайба 6,4 | |
| 4 | С***А | Поводок привода щетки в сборе | |
| 5 | 4***3 | Шайба 7,1 | |
| 6 | П***в | Пучок проводов со штекерными колодками в сборе | |
| 7 | С***Б | Подшипник ведомого валика поводка привода щетки | |
| 8 | С***5 | Кронштейн стеклоочистителя | |
| 9 | 4***1 | Прокладка уплотнительная | |
| 9 | 4***5 | Прокладка уплотнительная | |
| 10 | 4***7 | Накладка штуцера декоративная левая | |
| 10 | С***А | Накладка штуцера декоративная левая | |
| 11 | 4***0 | Гайка М16х1,5 | |
| 11 | 4***4 | Гайка М16х1,5 | |
| 12 | 4***3 | Шайба 7,1 | |
| 13 | С***7 | Кольцо пружинное | |
| 14 | 4***6 | Шайба 6,5 | |
| 15 | 4***9 | Гайка сальника ведомого валика поводка привода стеклоочистителя в сборе | |
| 15 | С***0 | Гайка сальника ведомого валика поводка привода стеклоочистителя в сборе | |
| 16 | 4***2 | Гайка крепления рычага щетки к ведомому валику поводка привода стеклоочистителя | |
| 16 | С***2 | Гайка крепления рычага щетки к ведомому валику поводка привода стеклоочистителя | |
| 17 | 4***3 | Рычаг щетки стеклоочистителя с головкой в сборе | |
| 17 | С***А | Рычаг щетки с головкой в сборе | |
| 18 | 4***1 | Коромысло со щеткой в сборе | |
| 18 | С***Б | Коромысло со щеткой в сборе | |
| 19 | П***Э | Термобиметаллический предохранитель | |
| 20 | Н***3 | Шайба 6,4 плоская | |
| 21 | С***6 | Шина токопроводящая | |
| 22 | С***8 | Крышка узла сопротивления | |
| 23 | Г***4 | Гайка М4 | |
| 24 | 4***4 | Винт М4х15 специальный | |
| 25 | С***1 | Пластина крепления сопротивления | |
| 26 | Ш***я | Шайба 4 пружинная | |
| 27 | 4***5 | Винт М4х11,5 | |
| 28 | С***0 | Сопротивление в сборе | |
| 29 | 2***9 | Болт М6х12 | |
| 30 | 2***9 | Гайка | |
| 31 | 2***9 | Болт М6х14 | |
| 32 | 2***9 | Шайба 6 увеличенная | |
| 33 | С***В | Тяга привода стеклоочистителя малая в сборе | |
| 34 | С***А | Редуктор привода стеклоочистителя в сборе | |
| 35 | Г***6 | Гайка М6 | |
| 36 | Ш***я | Шайба 6 пружинная | |
| 37 | С***А | Кривошип редуктора | |
| 38 | 4***4 | Шайба 9,5 | |
| 39 | С***А | Корпус редуктора с втулками в сборе | |
| 40 | С***1 | Червяк редуктора | |
| 41 | Ш***Н | Шарик упорный червяка | |
| 42 | С***7 | Винт подпятника | |
| 43 | 4***4 | Контргайка М12х1,25 | |
| 44 | Ш***я | Шайба 5 пружинная | |
| 45 | В***2 | Винт М5х12 | |
| 46 | С***А | Прокладка корпуса редуктора | |
| 47 | С***А | Шестерня редуктора ведомая в сборе | |
| 48 | Х***3 | Гайка М5 | |
| 49 | Х***1 | Шайба 5 пружинная | |
| 50 | С***0 | Кардан редуктора стеклоочистителя в сборе | |
| 51 | С***2 | Штифт кардана привода редуктора стеклоочистителя | |
| 52 | С***3 | Пружина кардана отжимная | |
| 53 | С***2 | Прокладка между корпусом редуктора и кожухом электродвигателя | |
| 54 | М***А | Кожух стартера с обмотками возбуждения в сборе | |
| 55 | М***3 | Щетка с проводом в сборе | |
| 56 | М***А | Якорь электродвигателя в сборе | |
| 57 | М***А | Крышка статора электродвигателя в сборе | |
| 58 | М***Э | Электродвигатель привода |
