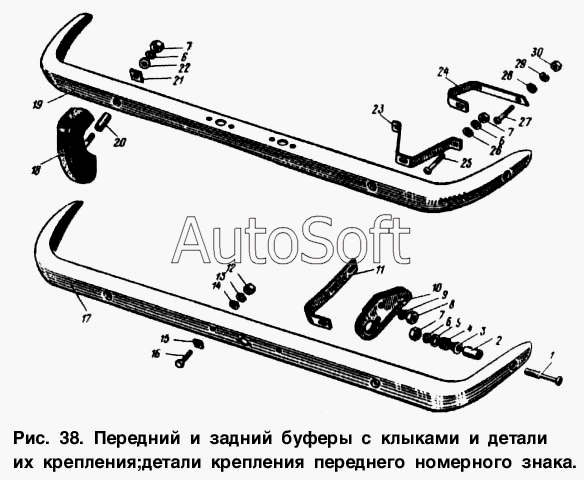

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Передний и задний буферы с клыками и детали их крепления
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-2804037 | 4***7 | Кронштейн крепления заднего буфера левый | |
| 412-2803036-01 | 4***1 | Кронштейн крепления переднего буфера правый | |
| 1 | 3***3 | Болт М8х70. | |
| 1 | 3***3 | Болт М8х70. | |
| 2 | 4***7 | Втулка распорная конца буфера | |
| 2 | 4***7 | Втулка распорная конца буфера | |
| 3 | 4***8 | Шайба | |
| 3 | 4***8 | Шайба | |
| 4 | 4***2 | Втулка уплотнительная | |
| 4 | 4***2 | Втулка уплотнительная | |
| 5 | 3***9 | Шайба 8,5. | |
| 5 | 3***9 | Шайба 8,5. | |
| 6 | 2***9 | Шайба 8 пружинная | |
| 6 | 2***9 | Шайба 8 пружинная | |
| 7 | 2***9 | Гайка М8 | |
| 7 | 2***9 | Гайка М8 | |
| 8 | 2***9 | Гайка М10 | |
| 9 | 2***9 | Шайба 10 пружинная | |
| 10 | 4***0 | Проушина буксирная в сборе | |
| 11 | 4***1 | Кронштейн крепления переднего буфера левый | |
| 12 | 2***9 | Гайка | |
| 13 | 2***9 | Болт М6х12 | |
| 14 | 2***9 | Шайба 6 | |
| 15 | 4***6 | Подкладка переднего номерного знака | |
| 16 | 2***9 | Болт М6х14 | |
| 17 | 4***5 | Буфер передний | |
| 18 | 4***1 | Клык буфера в сборе | |
| 18 | 4***1 | Клык буфера в сборе | |
| 19 | 4***0 | Буфер задний | |
| 20 | 4***8 | Втулка распорная клыка буфера | |
| 21 | 4***2 | Прокладка кронштейна крепления буфера | |
| 21 | 4***2 | Прокладка кронштейна крепления буфера | |
| 22 | 2***9 | Шайба 8 | |
| 22 | 2***9 | Шайба 8 | |
| 23 | 4***0 | Кронштейн крепления заднего буфера | |
| 24 | 4***6 | Кронштейн крепления заднего буфера правый | |
| 25 | 3***2 | Болт М8х70 | |
| 26 | 2***9 | Шайба 8 | |
| 27 | 2***2 | Болт М10х6О | |
| 28 | 2***9 | Шайба 10 | |
| 29 | 2***9 | Шайба 10 пружинная | |
| 30 | 2***9 | Гайка М10 |
