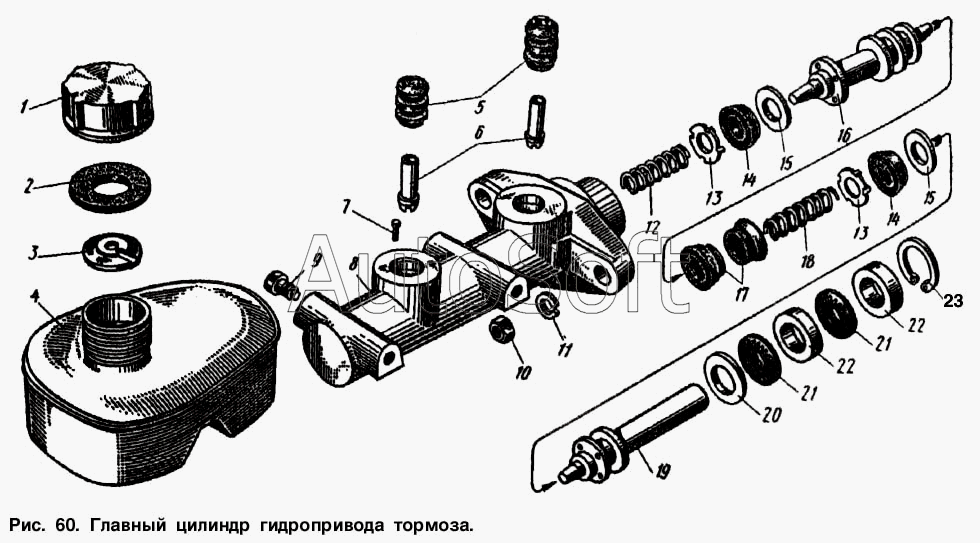

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Главный цилиндр гидропривода тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-3505950 | 4***0 | Толкатель поршня главного цилиндра (комплект) | |
| 412-3505010-20 | 4***0 | Цилиндр главный тормоза в сборе (Для дисковых тормозов) | |
| 412-3505010-30 | 4***0 | Цилиндр главный тормоза в сборе (Для барабанных тормозов) | |
| 412-3505034-10 | 4***0 | Поршень II камеры главного цилиндра(Для барабанных тормозов) | |
| 412-3505110 | 4***0 | Крышка бачка главного цилиндра в сборе | |
| 1 | 4***6 | Крышка бачка главного цилиндра | |
| 2 | 4***2 | Прокладка крышки бачка | |
| 3 | 4***9 | Отражатель крышки | |
| 4 | 4***6 | Бачок главного цилиндра в сборе | |
| 5 | 4***7 | Втулка соединительная | |
| 6 | 4***3 | Трубка соединительной втулки | |
| 7 | 4***1 | Штифт упорный поршня второй камеры | |
| 8 | 4***5 | Корпус главного цилиндра тормоза | |
| 9 | 4***4 | Заглушка выходного отверстия цилиндра(Для барабанных тормозов) | |
| 10 | 2***9 | Гайка М10 | |
| 11 | 2***9 | Шайба 10 пружинная | |
| 12 | 4***4 | Пружина возвратная поршня второй камеры | |
| 13 | 4***7 | Шайба упорная главной манжеты поршня | |
| 14 | 4***2 | Манжета главная поршня главного цилиндра | |
| 15 | 4***0 | Клапан поршня главного цилиндра | |
| 16 | 4***4 | Поршень II камеры главного цилиндраДля дисковых тормозов) | |
| 17 | 4***5 | Манжета камер главного цилиндра | |
| 18 | 4***3 | Пружина возвратная поршня первой камеры | |
| 19 | 4***4 | Поршень I камеры главного цилиндра | |
| 20 | 4***8 | Шайба упорная поршня | |
| 21 | 4***6 | Манжета главного цилиндра наружная | |
| 22 | 4***1 | Шайба манжет проставочная | |
| 23 | 4***8 | Кольцо стопорное |
