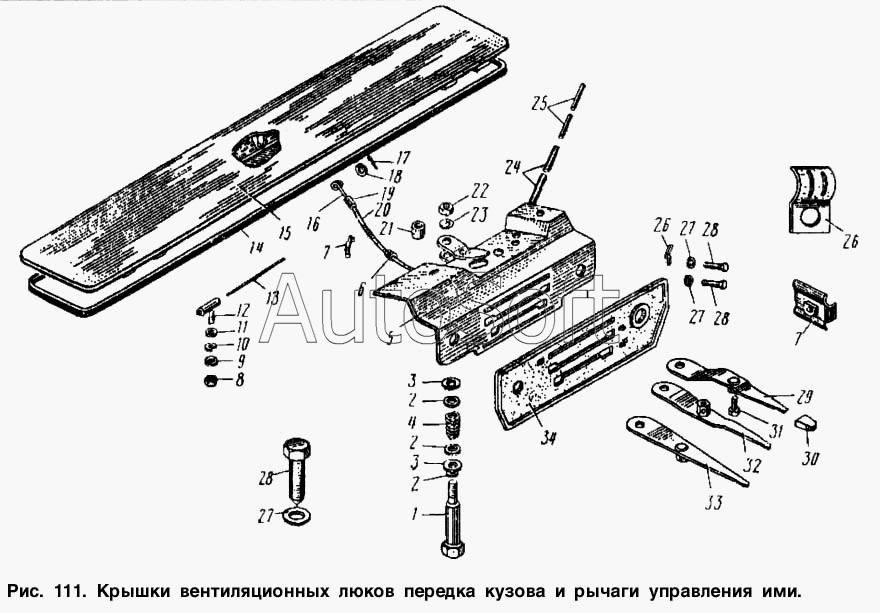

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Крышки вентиляционных люков передка кузова и рычаги управления ими
1
2
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
28
28
28
29
30
30
30
31
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Ось панели рычагов | |
| 2 | 2***9 | Шайба 8 | |
| 3 | 3***0 | Шайба 8 фрикционная | |
| 4 | 4***3 | Пружина оси рычагов | |
| 5 | 4***0 | Основание панели рычагов | |
| 6 | 4***9 | Втулка | |
| 7 | 4***6 | Скоба крепления оболочек тяг | |
| 8 | 2***9 | Гайка | |
| 9 | 2***9 | Шайба 6 | |
| 10 | 3***6 | Шайба 6 пружинная | |
| 11 | 3***9 | Шайба 5 уплотнительная | |
| 12 | 4***А | Стойка оси петли крышки вентиляционного люка | |
| 13 | 4***6 | Ось стойки петли | |
| 14 | 4***1 | Уплотнитель желоба люка вентиляции кузова | |
| 15 | 4***1 | Крышка люка вентиляции кузова в сборе | |
| 16 | 4***1 | Тяга крышки люка вентиляции кузова | |
| 17 | 2***9 | Шплинт 2х10 | |
| 18 | 3***9 | Шайба 6,5 | |
| 19 | 4***5 | Уплотнитель оболочки тяги привода крышки вентиляционного люка | |
| 20 | 4***1 | Оболочка | |
| 21 | 4***0 | Втулка | |
| 22 | 2***9 | Гайка | |
| 23 | 2***9 | Болт М6х12 | |
| 24 | 4***0 | Оболочка тяги крана отопигеля | |
| 25 | 4***0 | Тяга крана огопителя | |
| 26 | 4***0 | Зажим оболочки тяги | |
| 27 | 2***9 | Хомут крепления проводов | |
| 28 | 3***9 | Болт М5х14 | |
| 29 | 4***6 | Рычаг привода крана отопигеля | |
| 30 | 4***2 | Ручка рычагов | |
| 30 | 4***2 | Ручка рычагов | |
| 30 | 4***2 | Ручка рычагов | |
| 31 | 3***9 | Болт М5х9 | |
| 31 | 3***9 | Болт М5х9 | |
| 31 | 3***9 | Болт М5х9 | |
| 32 | 4***6 | Рычаг привода заслонки | |
| 33 | 4***0 | Рычаг привода люка вентиляции | |
| 34 | 4***0 | Накладка панели рычагов |
