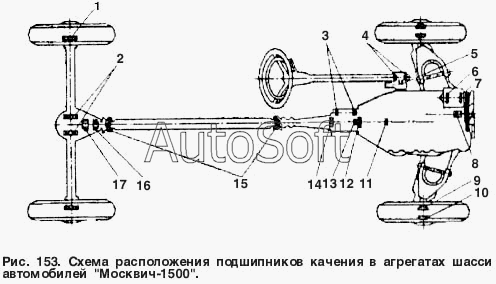

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Схема расположения подшипников качения в агрегатах шасси автомобилей "Москвич 1500"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Шариковый радиальный однорядный с двусторонним уплотнением. По ГОСТ 6-180306К1УС17 Место установки. Полуось заднего моста. (Вн. Д. /нар. Д./ширина - 3 | |
| 2 | 4***1 | Роликовый конический. По ГОСТ 6-7207А. Место установки. Коробка дифференциала заднего моста. (Вн. Д. /нар. Д./ширина - 35/72/17) | |
| 3 | 4***2 | Игла подшипника блока шестерен | |
| 4 | 4***Б | Подшипник червяка в сборе | |
| 5 | 4***2 | Ролик вала сошки рулевого управления в сборе | |
| 6 | Ш***о | Шариковый радиальный однорядный с двусторонним уплотнением. По ГОСТ 6-180502К1С9Ш1. Место установки. Якорь генератора (задний). (Вн. Д. /нар. Д./ширин | |
| 7 | Ш***о | Шариковый радиальный однорядный с двусторонним уплотнением. По ГОСТ 6-180502К1С9Ш1. Место установки. Якорь генератора (задний). (Вн. Д. /нар. Д./ширин | |
| 8 | 4***2 | Подшипник насоса (взаимозаменяемые с 412-1307080-02, 412-1307080-03, 6-180603КС23Ш) | |
| 9 | 4***2 | Роликовый конический. По ГОСТ 6-7206А. Место установки. Ступица переднего колеса (внутренняя). (Вн. Д. /нар. Д./ширина - 30/62/17,5) | |
| 10 | 4***2 | Роликовый конический. По ГОСТ 6-7304А. Место установки. Ступица переднего колеса (наружная). (Вн. Д. /нар. Д./ширина - 20/52/16,5) | |
| 11 | 4***1 | Подшипник первичного вала коробки передач передний | |
| 12 | 4***1 | Подшипник первичного вала задний | |
| 13 | 4***0 | Ролик переднего подшипника вторичного вала | |
| 14 | 4***1 | Подшипник вториного вала средний | |
| 15 | 4***3 | Подшипник игольчатый карданного вала в сборе | |
| 16 | 4***1 | Роликовый конический. По ГОСТ 6-27705А. Место установки. Ведущая шестерня главной передачи заднего моста. (Вн. Д. /нар. Д./ширина - 25/62/18,5) | |
| 17 | 4***3 | Роликовый конический. По ГОСТ 6-27606А. Место установки. Ведущая шестеря главной передачи заднего моста (задний). (Вн. Д. /нар. Д./ширина - 30/72/29) |
