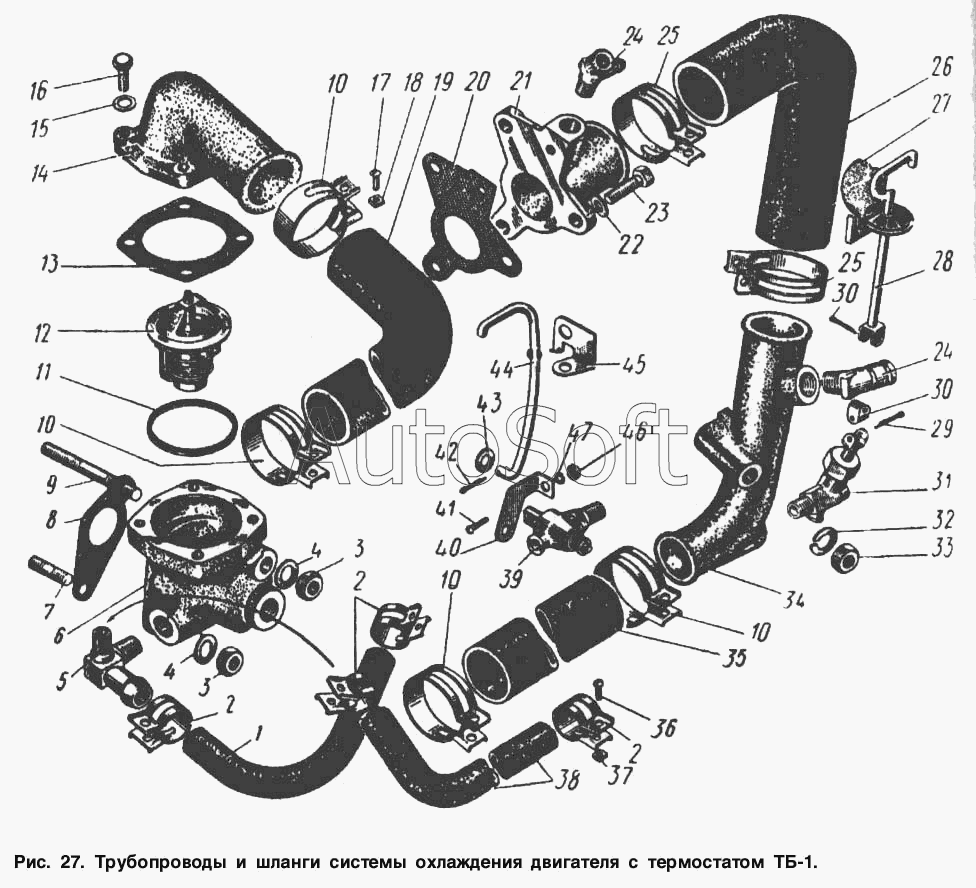

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Трубопроводы и шланги системы охлаждения двигателя с термостатом ТБ-1
36
24
24
25
25
26
27
28
29
30
30
31
32
33
34
35
23
37
38
39
40
41
42
43
44
45
46
47
11
1
2
2
2
3
3
4
4
5
6
7
8
9
10
10
10
10
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1303064 | 4***4 | Тройник(С карбюратором 412-2101) | |
| 412-1306008-01 | 4***1 | Гнездо термостата в сборе | |
| 1 | 4***6 | Шланг перепускной термостата | |
| 2 | 2***0 | Хомут 22 | |
| 3 | 2***0 | Гайка М8х1 | |
| 4 | 2***9 | Шайба 8 | |
| 5 | 4***2 | Тройник | |
| 6 | 4***1 | Гнездо термостата | |
| 7 | 3***9 | Шпилька М8х1х28 | |
| 8 | 4***2 | Прокладка | |
| 9 | 3***9 | Шпилька М8х 1х72 | |
| 10 | 2***9 | Хомут 42 | |
| 11 | 4***0 | Прокладка термостата | |
| 13 | 4***8 | Прокладка крышки корпуса | |
| 14 | 4***6 | Крышка корпуса | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 2***9 | Болт М6х25 | |
| 17 | 2***9 | Винт М5х30 | |
| 17 | 4***А | Термостат типа ТБ-1 в сборе | |
| 18 | 2***9 | Гайка М5 | |
| 19 | 4***0 | Шланг отводящего патрубка радиатора | |
| 20 | 4***4 | Прокладка подводящего патрубка | |
| 21 | 4***0 | Патрубок водяного насоса подводящий | |
| 22 | 2***9 | Шайба 8 | |
| 23 | 2***9 | Болт М8х25 | |
| 24 | 4***1 | Угольник подводящего шланга к отопителю | |
| 25 | 2***9 | Хомут | |
| 26 | 4***0 | Шланг подводящий водяного насоса | |
| 27 | 4***А | Кронштейн тяги привода краника | |
| 28 | 4***4 | Тяга привода краника в сборе | |
| 29 | 2***9 | Шплинт 3,2х25 разводной | |
| 30 | 4***2 | Шарнир привода краника | |
| 31 | 4***Б | Краник сливной подводящего промежуточного патрубка в сборе | |
| 32 | 2***9 | Шайба 8 пружинная | |
| 33 | 2***9 | Шайба 8 пружинная | |
| 34 | 4***6 | Патрубок подводящий промежуточный в сборе | |
| 35 | 4***1 | Шланг подводящего патрубка радиатора | |
| 36 | 2***9 | Винт М5х25 | |
| 37 | 2***9 | Гайка М5 | |
| 38 | 4***0 | Шланг отводящий подогрева впускной трубы | |
| 39 | 4***0 | Краник сливной в сборе | |
| 40 | 4***0 | Поводок сливного краника | |
| 41 | 2***9 | Винт М5х20 | |
| 42 | 2***9 | Шплинт 2,5х16 | |
| 43 | 2***9 | Шайба 6 | |
| 44 | 4***2 | Тяга привода сливного краника | |
| 45 | 4***0 | Кронштейн крепления тяги привода | |
| 46 | 2***9 | Гайка М5 | |
| 47 | 2***9 | Шайба 5 пружинная |
