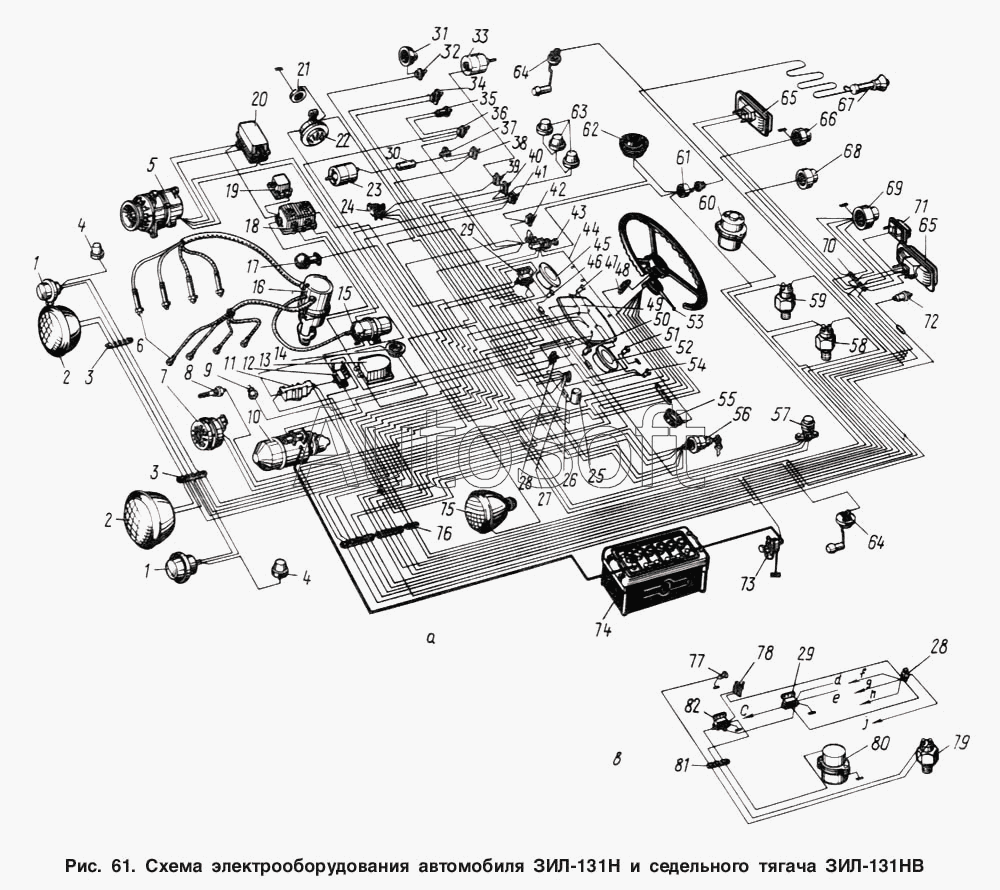

Каталог запасных частей к технике: ЗИЛ-131. Схема электрооборудования автомобиля ЗИЛ-131Н и седельного тягача ЗИЛ-131НВ
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
28
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
64
65
65
65
66
66
67
67
68
68
69
69
70
70
71
71
72
72
73
73
74
74
75
75
76
76
77
77
78
78
79
79
80
80
81
81
82
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Фонарь передний типа ПФ133А в сборе | |
| 1 | 1***Б | Фонарь передний типа ПФ133А в сборе | |
| 2 | 1***А | Фара типа ФГ122П в сборе | |
| 2 | 1***А | Фара типа ФГ122П в сборе | |
| 3 | 1***9 | Панель соединительная пятиконтактная типа ПС5 в сборе | |
| 3 | 1***9 | Панель соединительная пятиконтактная типа ПС5 в сборе | |
| 4 | 1***8 | Фонарь сигнальный типа УП101 в сборе | |
| 4 | 1***8 | Фонарь сигнальный типа УП101 в сборе | |
| 5 | 3***0 | Генератор типа Г287Б в сборе | |
| 6 | 1***0 | Свеча зажигания типа СН307-В в сборе | |
| 6 | 1***0 | Свеча зажигания типа СН307-В в сборе | |
| 7 | 1***2 | Сигнал звуковой типа С311-01 в сборе | |
| 7 | 1***2 | Сигнал звуковой типа С311-01 в сборе | |
| 8 | 1***4 | Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе | |
| 8 | 1***4 | Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе | |
| 9 | 1***2 | Датчик указателя температуры воды типа ТМ-100-В в сборе | |
| 9 | 1***2 | Датчик указателя температуры воды типа ТМ-100-В в сборе | |
| 10 | 1***1 | Стартер типа СТ2А в сборе | |
| 10 | 1***1 | Стартер типа СТ2А в сборе | |
| 11 | 1***4 | Фильтр конденсаторный типа ФР132 | |
| 11 | 1***4 | Фильтр конденсаторный типа ФР132 | |
| 12 | 1***А | Реле включения стартера типа РС502 в сборе | |
| 12 | 1***А | Реле включения стартера типа РС502 в сборе | |
| 13 | 1***0 | Фильтр радиопомех цепи катушки зажигания типа ФР82-Ф в сборе | |
| 13 | 1***0 | Фильтр радиопомех цепи катушки зажигания типа ФР82-Ф в сборе | |
| 14 | 1***Б | Резистор цепи катушки зажигания СЭ326 | |
| 14 | 1***Б | Резистор цепи катушки зажигания СЭ326 | |
| 15 | 3***0 | Катушка зажигания типа Б118 в сборе | |
| 15 | 3***0 | Катушка зажигания типа Б118 в сборе | |
| 16 | 1***0 | Датчик-распределитель 43.3706 в сборе | |
| 16 | 1***0 | Датчик-распределитель 43.3706 в сборе | |
| 17 | 1***А | Лампа подкапотная типа ПД308-А в сборе | |
| 17 | 1***А | Лампа подкапотная типа ПД308-А в сборе | |
| 18 | 1***0 | Коммутатор транзисторный типа ТК200 в сборе | |
| 18 | 1***0 | Коммутатор транзисторный типа ТК200 в сборе | |
| 19 | 1***2 | Вибратор аварийный типа РС 351 в сборе | |
| 19 | 1***2 | Вибратор аварийный типа РС 351 в сборе | |
| 20 | 1***1 | Реле-регулятор типа РР132А в сборе | |
| 20 | 1***1 | Реле-регулятор типа РР132А в сборе | |
| 21 | 1***0 | Штепсельная розетка типа 47К в сборе | |
| 21 | 1***0 | Штепсельная розетка типа 47К в сборе | |
| 22 | 1***А | Сигнал-зуммер типа С205-Б в сборе | |
| 22 | 1***А | Сигнал-зуммер типа С205-Б в сборе | |
| 23 | 1***0 | Электродвигатель вентилятора типа МЭ11 в сборе | |
| 23 | 1***0 | Электродвигатель вентилятора типа МЭ11 в сборе | |
| 24 | 1***2 | Выключатель сигнала торможения типа ВК13-Б в сборе | |
| 24 | 1***2 | Выключатель сигнала торможения типа ВК13-Б в сборе | |
| 25 | 1***6 | Прерыватель указателей поворота типа РС57 в сборе | |
| 25 | 1***6 | Прерыватель указателей поворота типа РС57 в сборе | |
| 26 | 1***5 | Предохранитель 6А | |
| 26 | 1***5 | Предохранитель 6А | |
| 27 | 1***0 | Предохранитель 7,5А | |
| 27 | 1***0 | Предохранитель 7,5А | |
| 28 | 1***0 | Предохранитель термобиметаллический типа ПР2-Б | |
| 28 | 1***0 | Предохранитель термобиметаллический типа ПР2-Б | |
| 29 | 1***4 | Реле электромагнита типа РС523 в сборе | |
| 29 | 1***4 | Реле электромагнита типа РС523 в сборе | |
| 30 | 1***0 | Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20% | |
| 30 | 1***0 | Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20% | |
| 31 | 1***0 | Фонарь освещения кабины типа ФП12-Б в сборе | |
| 31 | 1***0 | Фонарь освещения кабины типа ФП12-Б в сборе | |
| 32 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 32 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 33 | 1***0 | Электродвигатель отопителя типа 192.3730 в сборе (35 Вт) | |
| 33 | 1***0 | Электродвигатель отопителя типа 192.3730 в сборе (35 Вт) | |
| 34 | 1***1 | Выключатель управления реле типа 4607.3710 в сборе | |
| 34 | 1***1 | Выключатель управления реле типа 4607.3710 в сборе | |
| 35 | 1***2 | Выключатель типа ВК38-Б в сборе | |
| 35 | 1***2 | Выключатель типа ВК38-Б в сборе | |
| 36 | 1***0 | Переключатель типа П20-А2 в сборе | |
| 36 | 1***0 | Переключатель типа П20-А2 в сборе | |
| 37 | 1***6 | Сопротивление электродвигателя дополнительное типа СЭ300 в сборе | |
| 37 | 1***6 | Сопротивление электродвигателя дополнительное типа СЭ300 в сборе | |
| 38 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 38 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 39 | 1***0 | Переключатель типа П20-А2 в сборе | |
| 39 | 1***0 | Переключатель типа П20-А2 в сборе | |
| 40 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 40 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 41 | 1***0 | Переключатель типа П20-А2 в сборе | |
| 41 | 1***0 | Переключатель типа П20-А2 в сборе | |
| 42 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 42 | 1***0 | Выключатель типа ВК26-А2 в сборе | |
| 43 | 1***0 | Переключатель света центральный типа П44-А в сборе | |
| 43 | 1***0 | Переключатель света центральный типа П44-А в сборе | |
| 44 | 1***Б | Патроны ламп освещения приборов с проводами типа ПП126-К в сборе | |
| 44 | 1***Б | Патроны ламп освещения приборов с проводами типа ПП126-К в сборе | |
| 45 | М***в | Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе | |
| 45 | М***в | Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе | |
| 46 | 1***0 | Патрон контрольной лампы | |
| 46 | 1***0 | Патрон контрольной лампы | |
| 47 | 1***1 | Контрольная лампа типа ПД20-Е | |
| 47 | 1***1 | Контрольная лампа типа ПД20-Е | |
| 48 | 1***2 | Устройство контактное с крышкой в сборе | |
| 48 | 1***2 | Устройство контактное с крышкой в сборе | |
| 49 | К***А | Комбинация четырех приборов типа КП205-А в сборе | |
| 49 | К***А | Комбинация четырех приборов типа КП205-А в сборе | |
| 50 | 1***0 | Патрон контрольной лампы | |
| 50 | 1***0 | Патрон контрольной лампы | |
| 51 | 1***5 | Контрольная лампа указателей поворота типа ПД20-Д | |
| 51 | 1***5 | Контрольная лампа указателей поворота типа ПД20-Д | |
| 52 | С***е | Спидометр типа СП201-А в сборе | |
| 52 | С***е | Спидометр типа СП201-А в сборе | |
| 53 | 1***0 | Переключатель указателей поворота типа П105А-01 | |
| 53 | 1***0 | Переключатель указателей поворота типа П105А-01 | |
| 54 | 1***1 | Контрольная лампа типа ПД20-Е | |
| 54 | 1***1 | Контрольная лампа типа ПД20-Е | |
| 55 | 1***Б | Манометр давления воздуха в шинах типа МД223-Б в сборе | |
| 55 | 1***Б | Манометр давления воздуха в шинах типа МД223-Б в сборе | |
| 56 | 1***А | Выключатель зажигания типа ВК350 в сборе | |
| 56 | 1***А | Выключатель зажигания типа ВК350 в сборе | |
| 57 | 1***6 | Переключатель света фар ножной типа П53 | |
| 57 | 1***6 | Переключатель света фар ножной типа П53 | |
| 58 | 1***Б | Выключатель типа ВК-403 в сборе | |
| 58 | 1***Б | Выключатель типа ВК-403 в сборе | |
| 59 | 1***Б | Выключатель типа ВК-403 в сборе | |
| 59 | 1***Б | Выключатель типа ВК-403 в сборе | |
| 60 | 1***0 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 60 | 1***0 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 61 | 1***0 | Штепсельная розетка типа 47К в сборе | |
| 61 | 1***0 | Штепсельная розетка типа 47К в сборе | |
| 62 | 1***Б | Плафон кабины типа ПК201 в сборе | |
| 62 | 1***Б | Плафон кабины типа ПК201 в сборе | |
| 63 | 1***8 | Фонарь сигнальный типа УП101 в сборе | |
| 63 | 1***8 | Фонарь сигнальный типа УП101 в сборе | |
| 64 | 1***1 | Датчик указателя уровня топлива типа БМ117-Д-Т в сборе | |
| 64 | 1***1 | Датчик указателя уровня топлива типа БМ117-Д-Т в сборе | |
| 65 | 1***Б | Фонарь задний типа ФП133А | |
| 65 | 1***Б | Фонарь задний типа ФП133А | |
| 66 | 1***0 | Штепсельная розетка типа ПС400 в сборе | |
| 66 | 1***0 | Штепсельная розетка типа ПС400 в сборе | |
| 67 | 1***1 | Лампа переносная типа ПЛТ67-А в сборе | |
| 67 | 1***1 | Лампа переносная типа ПЛТ67-А в сборе | |
| 68 | 1***0 | Штепсельная розетка типа ПС400 в сборе | |
| 68 | 1***0 | Штепсельная розетка типа ПС400 в сборе | |
| 69 | 1***0 | Розетка штепсельная прицепа типа ПС300А-100 в сборе | |
| 69 | 1***0 | Розетка штепсельная прицепа типа ПС300А-100 в сборе | |
| 70 | 1***3 | Панель соединительная четырехконтактная типа ПС2-А2 в сборе | |
| 70 | 1***3 | Панель соединительная четырехконтактная типа ПС2-А2 в сборе | |
| 71 | 1***0 | Фонарь освещения номерного знака типа ФП134 в сборе | |
| 71 | 1***0 | Фонарь освещения номерного знака типа ФП134 в сборе | |
| 72 | 1***2 | Выключатель типа ВК38-Б в сборе | |
| 72 | 1***2 | Выключатель типа ВК38-Б в сборе | |
| 73 | 1***0 | Выключатель массы аккумуляторной батареи типа ВК318-Б | |
| 73 | 1***0 | Выключатель массы аккумуляторной батареи типа ВК318-Б | |
| 74 | 1***А | Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе | |
| 74 | 1***А | Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе | |
| 75 | 1***А | Фара-прожектор типа 17.3711 с рукояткой в сборе | |
| 75 | 1***А | Фара-прожектор типа 17.3711 с рукояткой в сборе | |
| 76 | 1***6 | Панель двухконтактная типа ПС4-А2 в сборе | |
| 76 | 1***6 | Панель двухконтактная типа ПС4-А2 в сборе | |
| 77 | 1***0 | Патрон контрольной лампы | |
| 77 | 1***0 | Патрон контрольной лампы | |
| 78 | 1***1 | Выключатель управления реле типа 4607.3710 в сборе | |
| 78 | 1***1 | Выключатель управления реле типа 4607.3710 в сборе | |
| 79 | 1***Б | Выключатель типа ВК-403 в сборе | |
| 79 | 1***Б | Выключатель типа ВК-403 в сборе | |
| 80 | 1***0 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 80 | 1***0 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 81 | 1***2 | Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности) | |
| 81 | 1***2 | Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности) | |
| 82 | 1***4 | Реле электромагнита типа РС523 в сборе | |
| 82 | 1***4 | Реле электромагнита типа РС523 в сборе |
