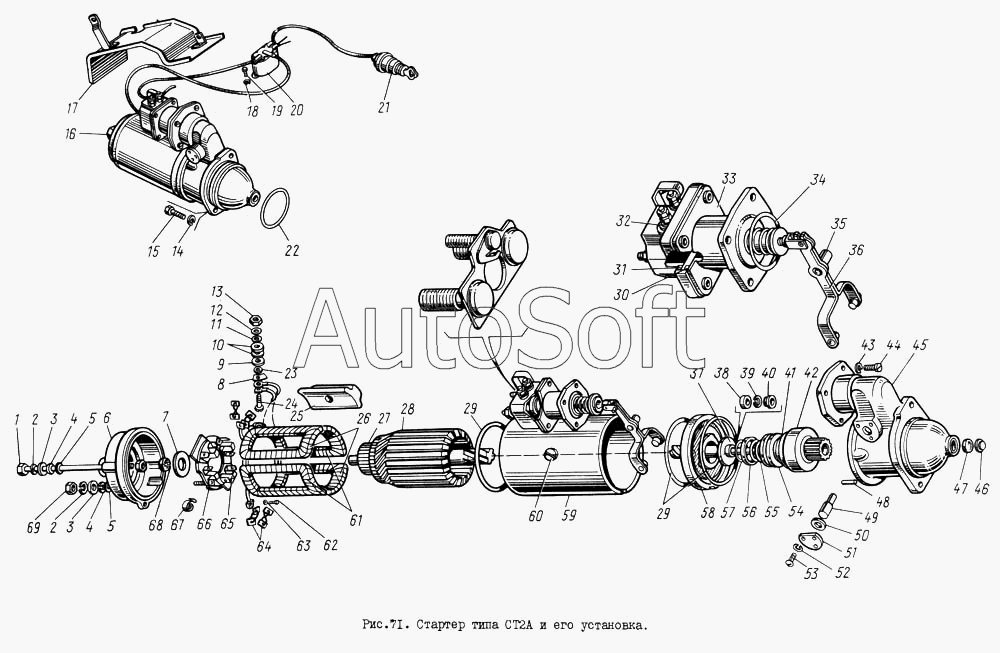

Каталог запасных частей к технике: ЗИЛ-131. Стартер типа СТ2А и его установка
44
52
51
50
49
48
47
46
45
53
43
42
41
40
39
38
37
36
61
69
68
67
66
65
64
63
62
35
60
59
58
57
56
55
54
9
17
16
15
14
13
12
11
10
18
8
7
6
5
5
4
4
3
3
2
2
26
34
33
32
31
30
29
29
28
27
1
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Шпилька | |
| 2 | 8***3 | Гайка | |
| 3 | С***4 | Заглушка | |
| 4 | М***Т | Шайба | |
| 5 | М***3 | Шайба резиновая | |
| 6 | С***0 | Крышка со стороны коллектора в сборе | |
| 7 | 1***4 | Шайба | |
| 8 | С***Т | Шайба изоляционная | |
| 9 | М***Т | Шайба резиновая | |
| 10 | М***1 | Шайба изоляционная | |
| 11 | М***1 | Шайба | |
| 12 | М***Т | Шайба пружинная | |
| 13 | 8***7 | Гайка | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 3***8 | Болт | |
| 16 | 1***1 | Стартер типа СТ2А в сборе | |
| 17 | 1***2 | Щиток стартера в сборе | |
| 18 | 2***2 | Шайба пружинная | |
| 19 | 2***8 | Болт | |
| 20 | 1***А | Реле включения стартера типа РС502 в сборе | |
| 21 | 1***А | Выключатель зажигания типа ВК350 в сборе | |
| 22 | 1***7 | Кольцо уплотнительное | |
| 23 | 1***Т | Шайба | |
| 24 | 1***0 | Болт контактный | |
| 25 | С***Т | Полюс | |
| 26 | С***Т | Катушка полюсов в сборе | |
| 27 | С***0 | Коллектор в сборе | |
| 28 | С***Т | Якорь в сборе | |
| 29 | С***7 | Кольцо уплотнительное | |
| 30 | Р***9 | Кольцо уплотнительное | |
| 31 | Р***8 | Кольцо уплотнительное | |
| 32 | М***2 | Шайба | |
| 33 | Р***0 | Реле типа РС14-Г в сборе | |
| 34 | С***3 | Кольцо уплотнительное | |
| 35 | С***3 | Ось рычага | |
| 36 | С***0 | Привод в сборе | |
| 37 | С***2 | Шайба | |
| 38 | С***Т | Кольцо упорное | |
| 39 | С***Т | Кольцо замковое | |
| 40 | С***Т | Шайба упорная | |
| 41 | С***1 | Пружина | |
| 42 | С***Т | Втулка направляющая с шестерней в сборе | |
| 43 | 1***Т | Шайба пружинная | |
| 44 | М***Т | Винт | |
| 45 | С***0 | Крышка со стороны привода в сборе | |
| 46 | С***3 | Фильц | |
| 47 | С***3 | Фильц | |
| 48 | С***1 | Фиксатор | |
| 49 | С***3 | Ось рычага | |
| 50 | М***Т | Шайба резиновая | |
| 51 | С***6 | Заглушка | |
| 52 | Х***Т | Шайба пружинная | |
| 53 | 8***Т | Винт крепления заглушки | |
| 54 | С***Т | Втулка отводки | |
| 55 | С***Т | Пружина | |
| 56 | С***Т | Чашка | |
| 57 | С***Т | Кольцо замковое | |
| 58 | С***0 | Подшипник | |
| 59 | С***0 | Корпус стартера в сборе | |
| 60 | Х***Т | Винт полюса | |
| 61 | С***Т | Катушка полюсов в сборе | |
| 62 | М***7 | Винт | |
| 63 | Х***Т | Шайба пружинная | |
| 64 | Ф***4 | Щетка неизолированная в сборе | |
| 65 | С***Т | Щеткодержатель | |
| 66 | С***0 | Траверса в сборе | |
| 67 | С***Т | Пружина щетки | |
| 68 | С***3 | Фильц | |
| 69 | 8***3 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
