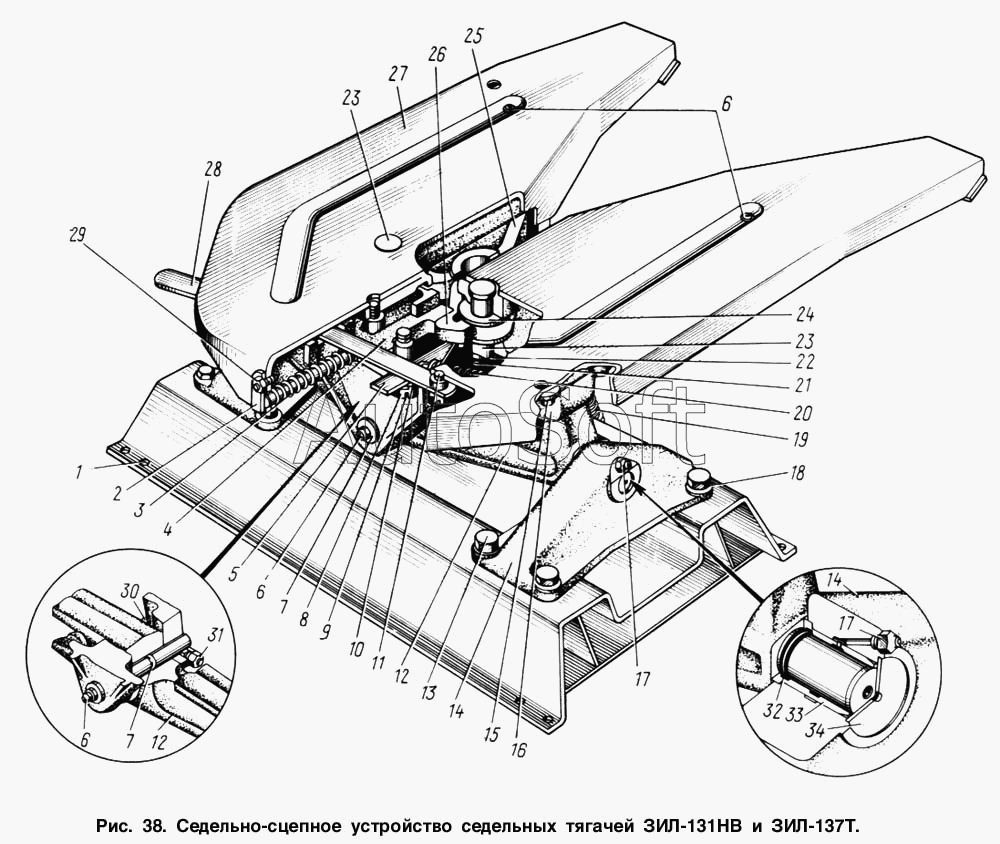

Каталог запасных частей к технике: ЗИЛ-131. Седельно-сцепное устройство седельных тягачей ЗИЛ-131НВ и ЗИЛ-137Т
26
17
17
18
19
20
21
22
23
23
24
25
16
27
28
29
30
31
32
33
34
7
7
24
1
2
3
4
5
6
6
6
8
9
10
11
12
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130В-2702029 | 1***9 | Седло с кронштейном и планками | |
| 1 | 1***8 | Плита седельного устройства в сборе | |
| 1 | 1***8 | Плита седельного устройства в сборе | |
| 2 | 1***5 | Планка замка сцепного механизма седла предохранительная | |
| 3 | 1***3 | Пружина запорного кулака сцепного механизма седла | |
| 4 | 1***8 | Кулак сцепного механизма седла запорный в сборе | |
| 5 | 1***0 | Защелка замка сцепного механизма седла | |
| 6 | 3***П | Масленка в сборе | |
| 7 | 1***4 | Ось балансира седла | |
| 8 | 4***8 | Гайка | |
| 9 | 2***8 | Шплинт | |
| 10 | 2***8 | Шайба регулировочная | |
| 11 | 1***5 | Ось рычага управления расцепкой | |
| 12 | 1***0 | Балансир седла седельного устройства | |
| 13 | 2***8 | Болт | |
| 14 | 1***6 | Кронштейн крепления седла к плите в сборе | |
| 15 | 2***8 | Болт | |
| 16 | 1***2 | Ограничитель бокового наклона седла | |
| 17 | 3***П | Масленка в сборе | |
| 18 | 2***2 | Шайба пружинная | |
| 19 | 1***8 | Пружина седельного устройства оттяжная | |
| 20 | 1***2 | Пружина защелки замка сцепного механизма седла | |
| 21 | 3***П | Масленка в сборе | |
| 22 | 2***П | Шплинт пальца | |
| 23 | 1***0 | Палец губки сцепного механизма седла | |
| 24 | 1***8 | Прокладка регулировочная толщиной 1 мм | |
| 24 | 1***1 | Прокладка регулировочная толщиной 0,5 мм | |
| 25 | 1***6 | Губка сцепного механизма седла правая в сборе | |
| 26 | 1***5 | Губка сцепного механизма седла левая в сборе | |
| 27 | 1***8 | Седло с кронштейном планками и шпильками в сборе | |
| 28 | 1***0 | Рычаг управления расцепкой сцепного механизма седла | |
| 29 | 2***8 | Гайка | |
| 30 | 1***5 | Клин стопорный шкворня поворотных кулаков | |
| 31 | 2***8 | Гайка | |
| 32 | 3***П | Кольцо уплотнительное | |
| 33 | 1***9 | Втулка кронштейна крепления седла к плите | |
| 34 | 1***1 | Заглушка кронштейна крепления седла |
