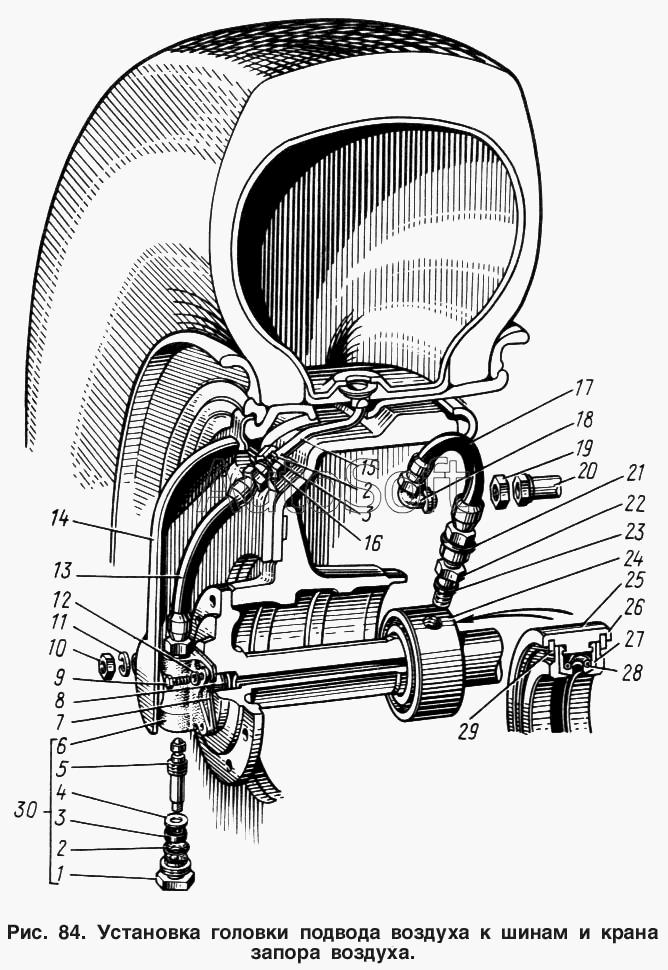

Каталог запасных частей к технике: ЗИЛ-131. Установка головки подвода воздуха к шинам и крана запора воздуха
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Гайка уплотнительного кольца пробки крана | |
| 2 | 1***9 | Шайба уплотнительного кольца | |
| 3 | 1***7 | Кольцо уплотнительное | |
| 4 | 1***5 | Шайба | |
| 5 | 1***0 | Пробка крана в сборе | |
| 6 | 1***5 | Корпус крана | |
| 7 | 1***3 | Прокладка крана запора воздуха | |
| 8 | 4***Б | Кольцо корпуса крана уплотнителъное | |
| 9 | 2***8 | Болт | |
| 10 | 2***8 | Гайка | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 1***А | Шланг крана запора воздуха гибкий в сборе | |
| 14 | 1***А | Кожух крана запора воздуха | |
| 15 | Н***ы | Ниппель камеры | |
| 16 | 1***1 | Гайка соединительная | |
| 17 | 1***А | Шланг подвода воздуха гибкий в сборе | |
| 18 | 3***П | Угольник входной | |
| 19 | 2***9 | Гайка | |
| 20 | Т***е | Трубка в сборе | |
| 21 | 1***8 | Уплотнитель наконечника шланга | |
| 22 | 1***3 | Штуцер головки подвода воздуха | |
| 23 | 1***Б | Кольцо корпуса крана уплотнительное | |
| 24 | 1***А | Головка подвода воздуха в сборе | |
| 25 | 1***Б | Корпус головки | |
| 26 | 1***Б | Крышка головки | |
| 27 | 1***Б | Манжета головки | |
| 28 | 1***6 | Пружина манжеты | |
| 29 | 3***2 | Кольцо стопорное | |
| 30 | 1***0 | Кран запора воздуха в сборе |
