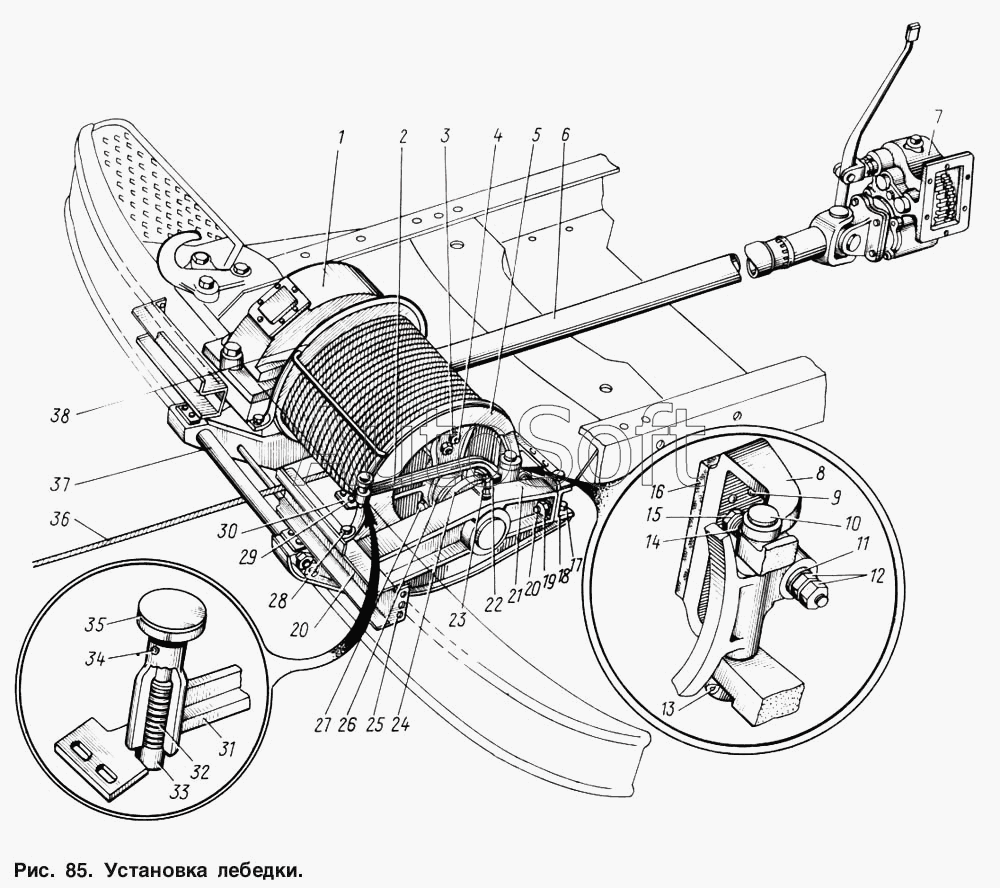

Каталог запасных частей к технике: ЗИЛ-131. Установка лебедки
28
18
19
20
20
21
22
23
24
25
26
27
17
29
30
31
32
33
34
35
36
37
38
7
1
2
2
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-4206011 | 1***1 | Коробка отбора мощности реверсивная без рычага управления | |
| 131-4501010-Б | 1***Б | Лебедка с редуктором и поперечинами в сборе | |
| 201496-П8 | 2***8 | Болт крепления кронштейнов к передней поперечине | |
| 304910-П | 3***П | Шпонка муфты | |
| 1 | 1***Б | Редуктор лебедки в сборе | |
| 2 | 1***0 | Вилка включения барабана лебедки в сборе | |
| 2 | 2***8 | Болт | |
| 3 | 2***П | Гайка скобы крепления троса | |
| 4 | 1***7 | Скоба крепления троса | |
| 5 | 1***0 | Барабан троса лебедки с втулками в сборе | |
| 6 | 1***0 | Вал карданный привода лебедки в сборе | |
| 7 | 1***А | Коробка отбора мощности реверсивная в сборе | |
| 8 | 1***5 | Колодка тормоза барабана лебедки | |
| 9 | 2***8 | Винт крепления накладки | |
| 10 | 1***5 | Палец вилки крепления барабана | |
| 11 | 1***7 | Направляющая нажимного болта | |
| 12 | 2***8 | Гайка | |
| 13 | 2***8 | Шплинт | |
| 14 | 4***7 | Пружина нажимная колодки тормоза | |
| 15 | 3***8 | Болт нажимной пружины | |
| 16 | 1***8 | Накладка фрикционная колодки тормоза | |
| 17 | 2***8 | Болт | |
| 18 | 1***Б | Поперечина установки лебедки задняя в сборе | |
| 19 | 2***8 | Гайка | |
| 20 | 3***8 | Болт | |
| 21 | 1***0 | Траверса вала барабана лебедки в сборе | |
| 22 | 5***8 | Стопор-переходник втулки траверсы | |
| 23 | 3***П | Масленка в сборе | |
| 24 | 1***0 | Кольцо упорное барабана лебедки | |
| 25 | 1***Б | Поперечина установки лебедки передняя в сборе | |
| 26 | 1***0 | Муфта скользящая включения барабана лебедки | |
| 27 | 3***П | Масленка в сборе | |
| 28 | 2***8 | Болт | |
| 29 | 2***8 | Болт | |
| 30 | 1***Б | Пластина запора фиксатора | |
| 31 | 1***4 | Вилка включения барабана лебедки | |
| 32 | 1***1 | Пружина | |
| 33 | 1***0 | Фиксатор вилки включения барабана | |
| 34 | 2***П | Штифт крепления рукоятки | |
| 35 | 1***6 | Рукоятка вилки включения барабана | |
| 36 | 1***0 | Трос лебедки в сборе | |
| 37 | 1***Б | Ролик направляющей с кронштейнами в сборе | |
| 38 | 1***6 | Предохранительная скоба лебедки в сборе |
