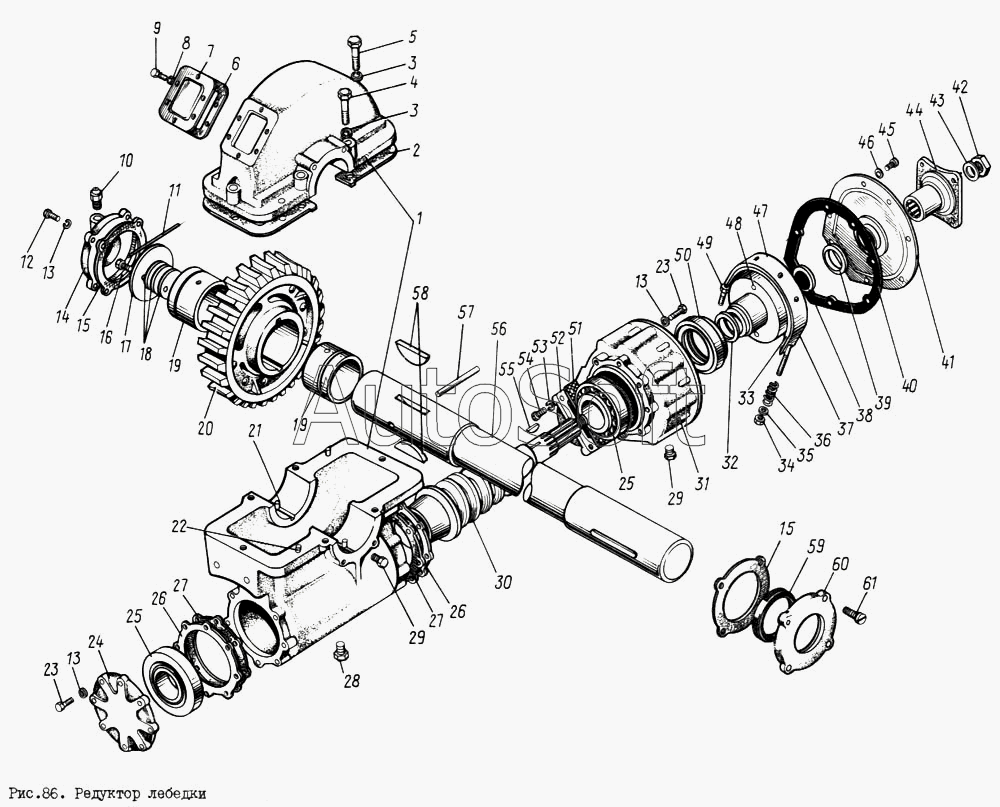

Каталог запасных частей к технике: ЗИЛ-131. Редуктор лебедки
35
43
42
41
40
39
38
37
36
44
34
33
32
31
30
29
29
29
28
53
61
60
59
58
57
56
55
54
27
27
52
51
50
49
48
47
46
45
7
15
15
14
13
13
13
12
11
10
9
8
16
6
5
4
3
3
2
1
22
26
26
26
26
26
26
25
25
24
23
23
21
20
19
19
18
18
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-4501020-А | 1***А | Картер редуктора лебедки | |
| 131-4501030-Б | 1***Б | Вал лебедки с червячной шестерней в сборе | |
| 131-4501045-А | 1***А | Крышка картера редуктора лебедки | |
| 1 | 1***Б | Картер редуктора лебедки в сборе | |
| 2 | 1***6 | Прокладка крышки картера | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Болт крепления крышки картера | |
| 5 | 2***8 | Болт крепления крышки картера | |
| 6 | 1***1 | Прокладка крышки люка картера | |
| 7 | 1***0 | Крышка люка картера | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 2***8 | Болт | |
| 10 | 3***П | Масленка в сборе | |
| 11 | 2***П | Шплинт-проволока | |
| 12 | 2***8 | Болт | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 1***8 | Крышка упорная вала барабана лебедки | |
| 15 | 1***3 | Прокладка крышек вала барабана лебедки | |
| 16 | 3***8 | Болт | |
| 17 | 1***5 | Шайба установочная вала барабана | |
| 18 | 1***2 | Шайба регулировочная вала барабана толщиной 0,1 мм (количество деталей - по потребности) | |
| 18 | 1***3 | Шайба регулировочная вала барабана толщиной 0,3 мм (количество деталей - по потребности) | |
| 18 | 1***4 | Шайба регулировочная вала барабана толщиной 0,5 мм (количество деталей - по потребности) | |
| 19 | 1***2 | Втулка картера редуктора | |
| 20 | 1***5 | Червячное колесо редуктора лебедки в сборе | |
| 21 | 2***П | Штифт втулки установочный | |
| 22 | 3***П | Штифт установочный | |
| 23 | 2***8 | Болт | |
| 24 | 1***4 | Крышка переднего подшипника червяка редуктора лебедки | |
| 25 | 3***П | Подшипник червяка редуктора лебедки в сборе | |
| 26 | 1***6 | Прокладка крышек подшипников регулировочная толщиной 1 мм (количество деталей - по потребности) | |
| 26 | 1***7 | Прокладка крышек подшипников регулировочная толщиной 0,05 мм (количество деталей - по потребности) | |
| 26 | 1***8 | Прокладка крышек подшипников регулировочная толщиной 0,1 мм (количество деталей - по потребности) | |
| 26 | 1***9 | Прокладка крышек подшипников регулировочная толщиной 0,2 мм (количество деталей - по потребности) | |
| 26 | 1***0 | Прокладка крышек подшипников регулировочная толщиной 0,5 мм (количество деталей - по потребности) | |
| 27 | 1***8 | Прокладка крышки подшипников | |
| 28 | 4***9 | Пробка КГ 1/2" | |
| 29 | 2***8 | Пробка коническая | |
| 29 | 2***8 | Пробка коническая | |
| 30 | 1***Б | Червяк редуктора лебедки | |
| 31 | 1***А | Крышка подшипника червяка редуктора лебедки задняя в сборе | |
| 32 | 1***0 | Прокладка барабана тормоза червяка редуктора | |
| 33 | 1***0 | Накладка ленты тормоза червяка лебедки | |
| 34 | 2***8 | Гайка | |
| 35 | 1***3 | Шайба опорная пружины | |
| 36 | 1***1 | Пружина | |
| 37 | 2***П | Заклепка крепления ленты тормоза | |
| 38 | 3***П | Шайба | |
| 39 | 1***7 | Уплотнитель крышки тормоза | |
| 40 | 1***8 | Прокладка крышки тормоза редуктора | |
| 41 | 1***6 | Крышка тормоза редуктора с корпусом в сборе | |
| 42 | 1***1 | Гайка крепления фланца | |
| 43 | 2***8 | Шайба | |
| 44 | 1***1 | Фланец вала червяка редуктора | |
| 45 | 2***8 | Болт | |
| 46 | 2***2 | Шайба пружинная | |
| 47 | 1***0 | Лента тормоза редуктора с наконечником в сборе | |
| 48 | 1***0 | Барабан тормоза червяка редуктора лебедки | |
| 49 | 2***8 | Гайка | |
| 50 | 3***П | Манжета | |
| 51 | 1***7 | Прокладка крышки пружины тормоза лебедки | |
| 52 | 1***5 | Крышка пружины тормоза | |
| 53 | 2***2 | Шайба пружинная | |
| 54 | 2***8 | Болт | |
| 55 | 3***П | Шпонка крепления барабана тормоза | |
| 56 | 1***Б | Вал барабана лебедки | |
| 57 | 3***П | Штифт крепления червячного колеса | |
| 58 | 3***П | Шпонка червячного колеса | |
| 59 | 3***П | Манжета | |
| 60 | 1***9 | Крышка подшипника вала барабана | |
| 61 | 3***8 | Винт крепления крышки |
