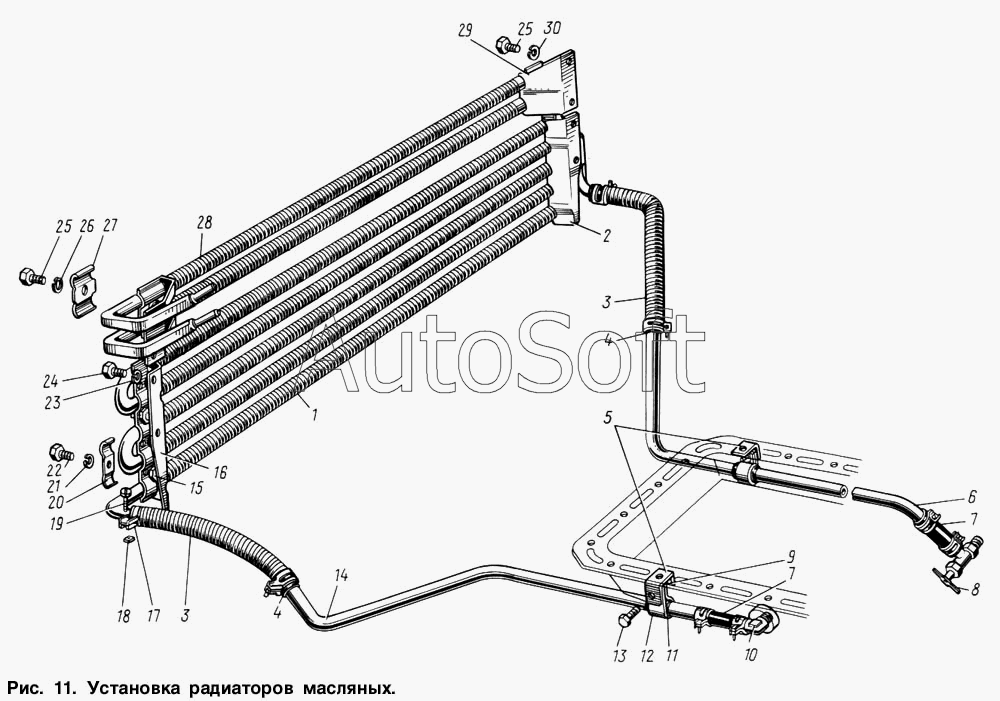

Каталог запасных частей к технике: ЗИЛ-131. Установка радиаторов масляных
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1013008-А | 1***А | Радиатор масляный двигателя с кронштейнами и скобами (комплект) | |
| 130-1013121 | 1***1 | Комплект трубки подвода масла со шлангом и оболочкой | |
| 1 | 1***Г | Масляный радиатор двигателя в сборе | |
| 2 | 1***В | Кронштейн масляного радиатора правый | |
| 3 | 1***5 | Оболочка шлангов | |
| 4 | 1***Б | Шланг подвода и отвода масла | |
| 5 | 1***Б | Скоба крепления трубок | |
| 6 | 1***В | Трубка подвода масла | |
| 7 | 1***8 | Шланг подвода и отвода масла | |
| 8 | 1***0 | Кран системы отопления в сборе | |
| 9 | 2***8 | Гайка | |
| 10 | 1***3 | Угольник | |
| 11 | 1***3 | Прокладка хомута крепления трубок | |
| 12 | 1***Б | Хомут крепления трубок | |
| 13 | 2***8 | Болт | |
| 14 | 1***Г | Трубка отвода масла | |
| 15 | 2***8 | Гайка | |
| 16 | 1***В | Кронштейн масляного радиатора левый | |
| 17 | 2***8 | Хомут крепления шлангов | |
| 18 | 2***8 | Гайка | |
| 19 | 2***8 | Винт | |
| 20 | 1***В | Скоба | |
| 21 | 2***2 | Шайба пружинная | |
| 22 | 2***8 | Болт | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***8 | Болт | |
| 25 | 2***8 | Болт | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 1***1 | Скоба крепления масляного радиатора гидроусилителя руля к кронштейну | |
| 28 | 1***А | Радиатор масляный гидроусилителя рулевого управления в сборе | |
| 29 | 1***4 | Кронштейн масляного радиатора гидроусилителя руля | |
| 30 | 2***2 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
