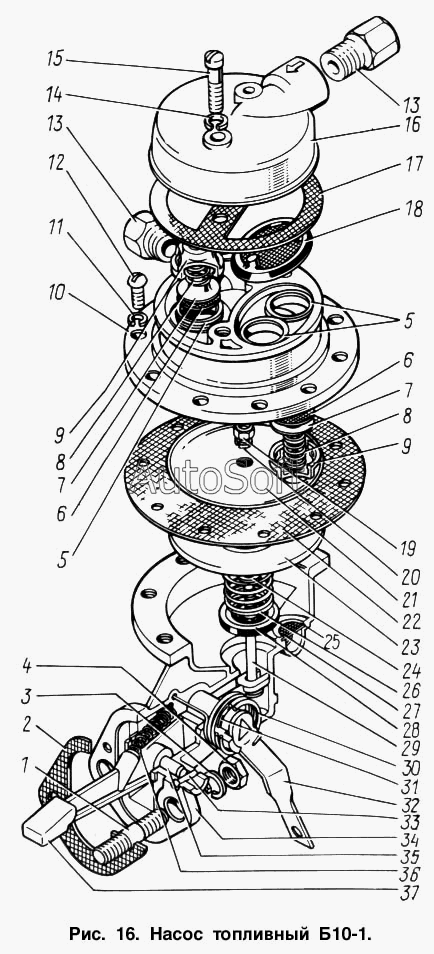

Каталог запасных частей к технике: ЗИЛ-131. Насос топливный Б10-1
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
37
9
9
1
2
3
4
5
5
6
6
7
7
8
8
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130Т-1106015-Б | 1***Б | Головка топливного насоса с клапанами в сборе | |
| 130Т-1106050 | 1***0 | Диафрагма с толкателем в сборе | |
| 1 | 3***8 | Шпилька | |
| 2 | 1***0 | Прокладка топливного насоса | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 3***8 | Гайка | |
| 5 | 1***4 | Седло клапана | |
| 6 | 1***В | Клапан топливного бака | |
| 7 | 1***Б | Пластина клапана | |
| 8 | 1***8 | Пружина клапана | |
| 9 | 1***Б | Обойма клапана | |
| 10 | 1***Б | Головка топливного насоса | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***8 | Винт | |
| 13 | 3***8 | Штуцер | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 2***8 | Винт | |
| 16 | 1***Б | Крышка-демпфер | |
| 17 | 1***7 | Прокладка крышки топливного насоса | |
| 18 | 1***Б | Фильтр топливного насоса | |
| 19 | 2***8 | Гайка | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 1***А | Шайба диафрагмы верхняя | |
| 22 | 1***1 | Диск диафрагмы топливного насоса | |
| 23 | 1***А | Шайба диафрагмы нижняя | |
| 24 | 1***6 | Шайба толкателя | |
| 25 | 1***6 | Шайба-сетка | |
| 26 | 1***1 | Пружина диафрагмы | |
| 27 | 1***7 | Сетка фильтра | |
| 28 | 1***8 | Манжета толкателя | |
| 29 | 1***5 | Толкатель в сборе | |
| 30 | 1***Б | Пружина | |
| 31 | 4***Б | Манжета | |
| 32 | 1***2 | Валик ручного привода в сборе | |
| 33 | 2***8 | Заклепка | |
| 34 | 1***В | Корпус топливного насоса | |
| 35 | 1***Б | Ось коромысла | |
| 36 | 1***3 | Пружина возвратная коромысла | |
| 37 | 1***Б | Коромысло привода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
