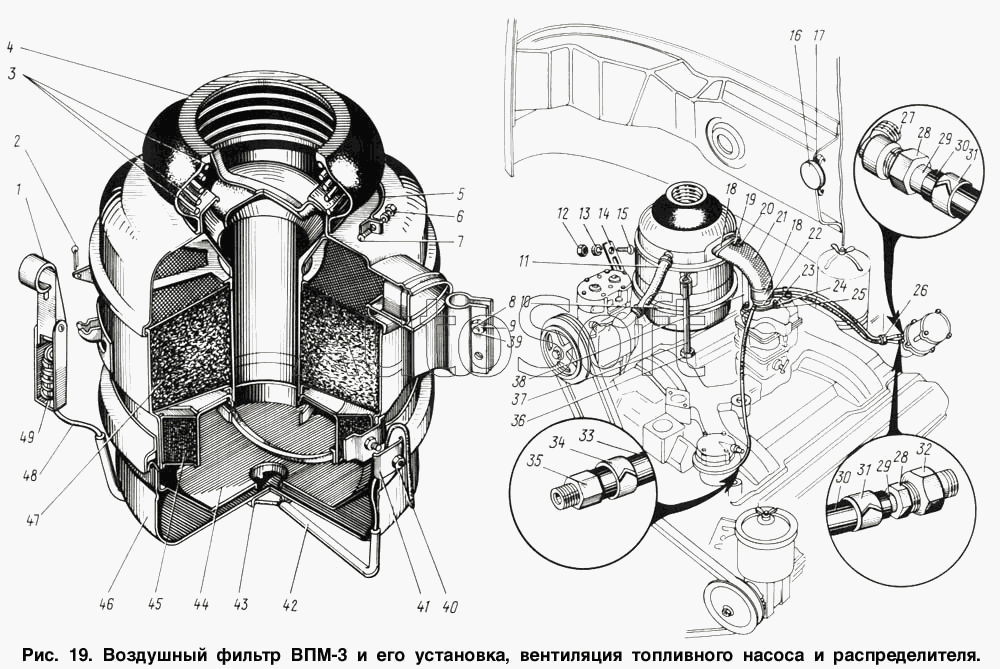

Каталог запасных частей к технике: ЗИЛ-131. Воздушный фильтр ВПМ-3 и его установка, вентиляция топливного насоса и распределителя
37
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
24
38
39
40
41
42
43
44
45
46
47
48
49
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-1106225 | 1***5 | Трубка вентиляции топливного насоса | |
| 1 | 1***8 | Рычаг в сборе | |
| 2 | 2***9 | Шплинт | |
| 3 | 1***9 | Пружина воздухосборника распорная | |
| 4 | 1***0 | Воздухосборник воздушного фильтра | |
| 5 | 3***8 | Хомут | |
| 6 | 2***8 | Гайка | |
| 7 | 2***2 | Винт крепления хомута | |
| 8 | 3***7 | Шайба | |
| 9 | 2***8 | Гайка | |
| 10 | 1***А | Фильтр воздушный типа ВПМ-3 в сборе | |
| 11 | 1***А | Шланг подвода воздуха к компрессору | |
| 12 | 2***8 | Гайка | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 1***2 | Кронштейн крепления воздушного фильтра | |
| 15 | 2***8 | Болт | |
| 16 | 1***Б | Пробка воздухозаборника в сборе | |
| 17 | 1***9 | Уплотнитель пробки воздухосборника | |
| 18 | 3***8 | Лента хомута | |
| 19 | 3***8 | Пряжка | |
| 20 | 3***8 | Шплинт | |
| 21 | 1***9 | Патрубок воздухопровода соединительный | |
| 22 | 1***0 | Патрубок карбюратора всасывающий | |
| 22 | 1***0 | Патрубок карбюратора всасывающий | |
| 23 | 2***8 | Болт | |
| 24 | 2***2 | Шайба пружинная | |
| 25 | 1***9 | Прокладка всасывающего патрубка | |
| 26 | 3***8 | Хомут | |
| 27 | 4***П | Угловой штуцер | |
| 28 | 4***П | Гайка | |
| 29 | 1***7 | Трубка вентиляции распределителя концевая | |
| 30 | 1***9 | Шланг вентиляции распределителя гибкий | |
| 31 | 1***7 | Хомут шлангов | |
| 32 | 4***8 | Штуцер | |
| 33 | 1***7 | Шланг вентиляции топливного насоса соединительный | |
| 34 | 1***7 | Хомут шлангов | |
| 35 | 3***1 | Наконечник шланга | |
| 36 | 2***8 | Гайка | |
| 37 | 1***2 | Стойка крепления воздушного фильтра | |
| 38 | 1***А | Стойка крепления воздушного фильтра с упорной шайбой в сборе | |
| 39 | 2***8 | Болт | |
| 40 | 2***8 | Гайка | |
| 41 | 1***7 | Прижим каната верхний | |
| 42 | 1***7 | Шланг каната воздушного фильтра | |
| 43 | 1***6 | Шайба каната опорная | |
| 44 | 1***6 | Днище фильтра в сборе | |
| 45 | 1***А | Кассета дросселирующая в сборе | |
| 46 | 1***6 | Корпус фильтра | |
| 47 | 1***1 | Элемент фильтрующий с крышкой в сборе | |
| 48 | 1***9 | Канат в сборе | |
| 49 | 1***8 | Пружина каната |
