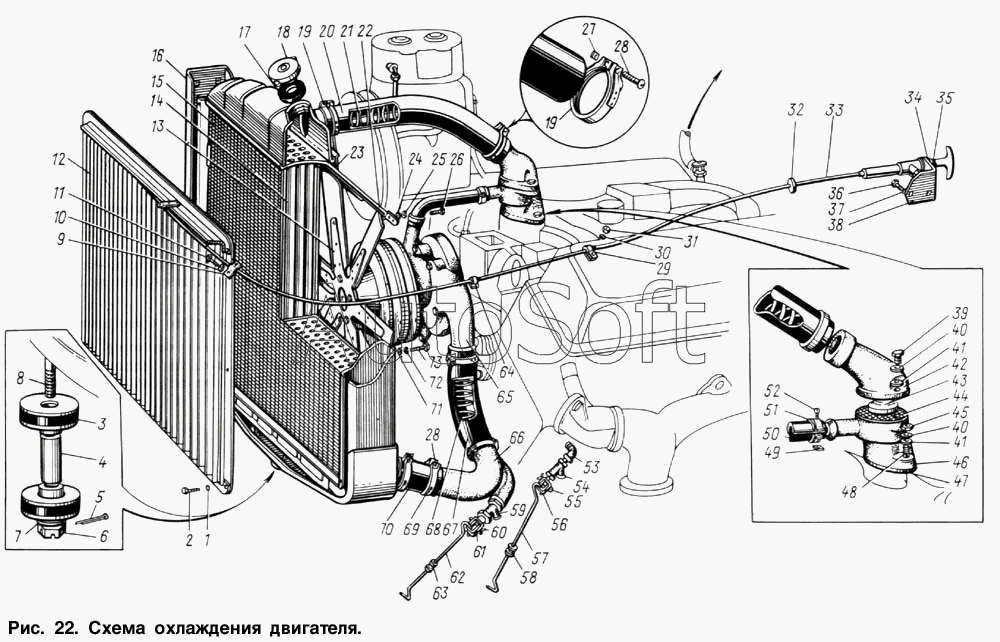

Каталог запасных частей к технике: ЗИЛ-131. Схема охлаждения двигателя
46
55
54
53
52
51
50
49
48
47
56
45
44
43
42
41
41
40
40
39
38
66
4
73
72
71
70
69
69
68
67
37
65
64
63
62
61
60
59
58
57
10
18
17
16
16
15
14
13
12
11
19
19
9
8
7
6
5
3
2
1
28
28
36
35
34
33
32
31
30
29
28
27
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1307010-Б4 | 1***4 | Насос водяной в сборе | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 2***8 | Болт | |
| 3 | 1***8 | Подушка подвески радиатора в сборе | |
| 4 | 1***0 | Втулка распорная | |
| 5 | 2***8 | Шплинт | |
| 6 | 2***8 | Гайка | |
| 7 | 2***8 | Шайба | |
| 8 | 3***8 | Болт | |
| 9 | 1***6 | Зажим оболочки тяги конечный | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 2***8 | Болт | |
| 12 | 1***0 | Жалюзи радиатора в сборе | |
| 13 | 1***6 | Вентилятор системы охлаждения в сборе | |
| 14 | 1***5 | Трубка радиатора охлаждающая | |
| 15 | 1***2 | Радиатор в сборе | |
| 15 | 1***2 | Радиатор в сборе | |
| 16 | 1***2 | Рамка подвески радиатора с усилителем и болтом крепления в сборе | |
| 16 | 1***А | Рамка подвески радиатора с усилителем и болтом крепления в сборе (устанавливается по требованию заказчика) | |
| 17 | 1***Б | Прокладка пробки радиатора | |
| 18 | 1***0 | Пробка радиатора в сборе | |
| 19 | 3***П | Хомут в сборе | |
| 20 | 1***2 | Шланг радиатора отводящий для автомобилей с байпасом | |
| 21 | 1***Б | Пружина распорная отводящего шланга | |
| 22 | 1***9 | Поперечина рамки подвески радиатора | |
| 23 | 1***0 | Кожух вентилятора в сборе | |
| 24 | 2***8 | Шайба | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***8 | Болт | |
| 27 | 2***8 | Гайка | |
| 27 | 2***8 | Гайка | |
| 28 | 3***8 | Винт | |
| 28 | 3***8 | Винт | |
| 29 | 1***Б | Скоба прижима оболочки задняя | |
| 30 | 2***8 | Шайба | |
| 31 | 2***8 | Гайка | |
| 32 | 1***7 | Втулка оболочки тяги жалюзи радиатора | |
| 33 | 1***0 | Тяга управления жалюзи с кронштейном в сборе | |
| 34 | 2***8 | Шайба | |
| 35 | 2***8 | Гайка | |
| 36 | 2***8 | Болт | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 1***А | Кронштейн крепления привода жалюзи | |
| 39 | 2***8 | Болт | |
| 40 | 2***2 | Шайба пружинная | |
| 41 | 3***8 | Шайба упорная | |
| 41 | 3***8 | Шайба упорная | |
| 42 | 1***2 | Патрубок выпускной водяной рубашки верхний | |
| 43 | 1***А | Термостат типа ТС101 в сборе | |
| 44 | 1***3 | Прокладка верхнего патрубка | |
| 45 | 2***8 | Гайка | |
| 46 | 1***1 | Патрубок выпускной водяной рубашки нижний | |
| 47 | 1***7 | Прокладка патрубка | |
| 48 | 3***8 | Шпилька | |
| 49 | 2***8 | Гайка | |
| 50 | 1***0 | Шланг байпаса соединительный | |
| 51 | 2***8 | Хомут | |
| 52 | 2***8 | Винт | |
| 53 | 3***П | Угольник | |
| 54 | 1***Е | Кран системы охлаждения сливной в сборе | |
| 55 | 2***П | Шплинт (устанавливается на автомобили без подогревателя) | |
| 56 | 1***В | Вилка сливного крана | |
| 57 | 1***Б | Ручка управления краном | |
| 58 | 1***3 | Втулка стержня привода управления краном | |
| 59 | 1***Б | Кран сливной в сборе | |
| 60 | 2***8 | Шплинт | |
| 61 | 1***В | Вилка сливного крана | |
| 62 | 1***Г | Стержень привода управления краном | |
| 63 | 1***3 | Втулка стержня привода управления краном | |
| 64 | 1***5 | Скоба прижима оболочки передняя | |
| 65 | 1***3 | Насос водяной со шкивом в сборе (комплект) | |
| 66 | 1***Б | Колено отводящего патрубка радиатора | |
| 67 | 1***2 | Шланг радиатора подводящий для автомобилей с байпасом | |
| 68 | 1***Б | Пружина распорная подводящего шланга | |
| 69 | 3***П | Хомут | |
| 69 | 3***П | Хомут | |
| 70 | 1***6 | Шланг от радиатора к коллектору подводного патрубка | |
| 71 | 2***8 | Шайба | |
| 72 | 2***2 | Шайба пружинная | |
| 73 | 2***8 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
