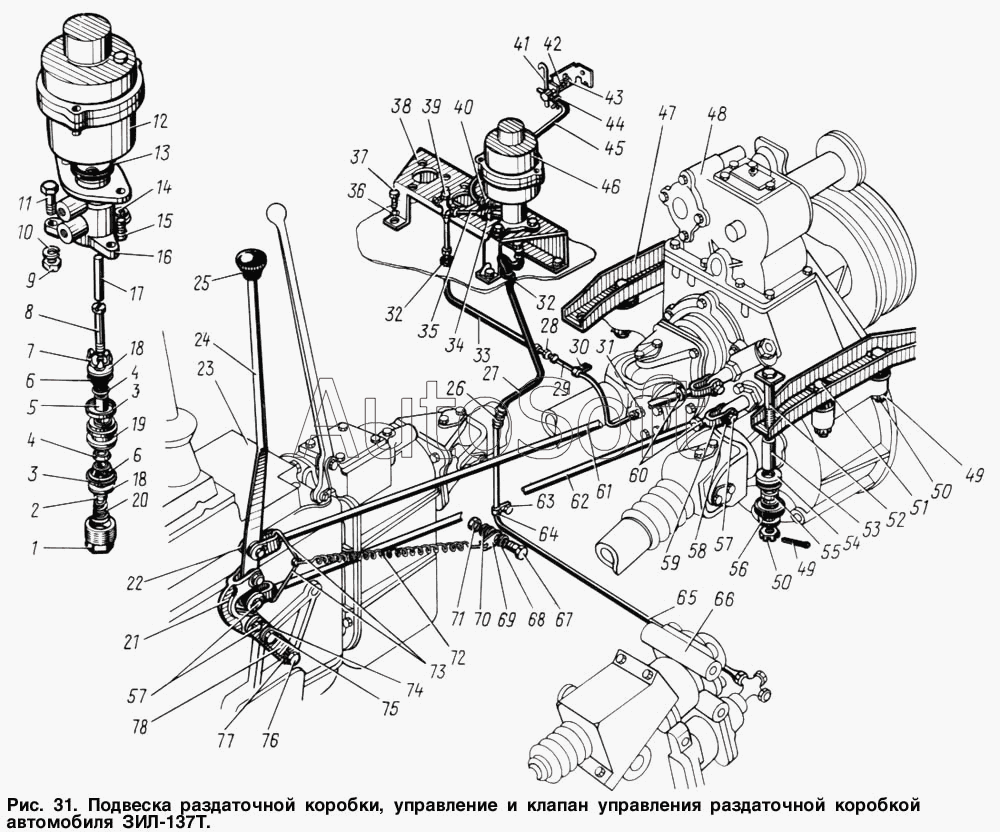

Каталог запасных частей к технике: ЗИЛ-131. Подвеска раздаточной коробки, управление и клапан управления раздаточной коробкой автомобиля ЗИЛ-137Т
50
50
59
57
57
56
55
54
53
53
53
52
51
60
49
49
48
47
46
45
44
43
42
41
70
58
78
77
76
75
74
73
72
71
40
69
68
67
66
65
64
63
62
61
10
19
18
18
17
16
15
14
13
12
11
20
9
8
7
6
6
5
4
4
2
1
30
39
38
37
36
35
34
33
32
32
31
29
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-1801024 | 1***4 | Комплект запасных частей для подвески. В комплект входят следующие детали и сборочные единицы:131-1801028 - 6 шт.:305603-П - 3 шт.: 304826-П8 - 3 шт.: 131-1801023-Б: 131-1801046-В: 131-1801040-Б | |
| 304098-П8 | 3***8 | Шпилька крепления коробки передач | |
| 1 | 1***Б | Пробка клапана | |
| 2 | 2***8 | Гайка | |
| 4 | 1***5 | Шайба клапана малая | |
| 5 | 1***3 | Трубка стержня клапана редуктора | |
| 6 | 1***1 | Конус клапана редуктора | |
| 7 | 1***Б | Шайба клапана верхняя | |
| 8 | 1***В | Стержень клапана | |
| 9 | 2***8 | Гайка | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 2***8 | Болт | |
| 12 | 1***0 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 13 | 1***1 | Кольцо уплотнительное | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 2***8 | Болт | |
| 16 | 1***Б | Корпус клапана | |
| 17 | 1***Б | Шток клапана | |
| 18 | 1***3 | Шайба клапана большая | |
| 19 | 1***Б | Седло клапана | |
| 20 | 1***8 | Пружина клапана | |
| 21 | 1***3 | Серьга | |
| 22 | 3***П | Шайба | |
| 23 | 1***0 | Коробка передач в сборе | |
| 24 | 1***0 | Рычаг управления раздаточной коробкой | |
| 25 | 1***9 | Рукоятка рычага | |
| 26 | 4***8 | Штуцер проходной | |
| 27 | 1***А | Шланг от тормозного крана к клапану управления раздаточной коробкой в сборе | |
| 28 | 3***8 | Переходник | |
| 29 | 1***0 | Трубка от клапана управления раздаточной коробкой к камере включения привода переднего моста, вторая в сборе | |
| 30 | 3***8 | Скоба | |
| 31 | 3***8 | Штуцер ввертной | |
| 32 | 1***5 | Втулка крепления шланга | |
| 33 | 1***А | Шланг от тормозного крана к клапану управления раздаточной коробкой в сборе | |
| 34 | 4***8 | Штуцер ввертной | |
| 35 | 1***2 | Трубка от клапана управления раздаточной коробкой к камере включения привода переднего моста, первая в сборе | |
| 36 | 2***2 | Шайба пружинная | |
| 37 | 2***8 | Болт | |
| 38 | 1***1 | Кронштейн крепления клапана | |
| 39 | 3***П | Крестовина | |
| 40 | 3***1 | Наконечник шланга | |
| 41 | 1***А | Крестовина сапуна клапана в сборе | |
| 42 | 2***2 | Шайба пружинная | |
| 43 | 2***8 | Гайка | |
| 44 | 3***2 | Хомут | |
| 45 | 1***9 | Шланг клапана управления раздаточной коробкой соединительный | |
| 46 | 1***0 | Клапан управления раздаточной коробкой с электромагнитом в сборе | |
| 47 | 1***Б | Балка подвески раздаточной коробки | |
| 48 | 1***2 | Раздаточная коробка с односкоростной коробкой отбора мощности и кронштейном стояночного тормоза в сборе | |
| 49 | 2***8 | Шплинт | |
| 50 | 4***8 | Гайка | |
| 51 | 1***В | Болт с опорной пластиной в сборе | |
| 52 | 1***Б | Болт с опорной пластиной в сборе | |
| 53 | 1***Б | Втулка подушек распорная | |
| 53 | 1***Б | Кольцо седла клапана уплотнительное | |
| 54 | 1***8 | Подушка подвески раздаточной коробки в сборе | |
| 55 | 3***П | Шайба | |
| 56 | 3***8 | Шайба | |
| 57 | 2***П | Палец серьги и тяг | |
| 58 | 2***8 | Шплинт | |
| 59 | 1***6 | Вилка тяг резьбовая | |
| 60 | 2***8 | Гайка | |
| 61 | 1***7 | Тяга включения второй передачи раздаточной коробки в сборе | |
| 62 | 1***6 | Тяга включения первой передачи раздаточной коробки в сборе | |
| 63 | 2***8 | Болт | |
| 64 | 3***8 | Скоба | |
| 65 | 1***0 | Трубка от тормозного крана к клапану управления раздаточной коробкой первая в сборе | |
| 66 | 1***Б | Кран тормозной в сборе | |
| 67 | 2***8 | Болт | |
| 68 | 2***8 | Шайба | |
| 69 | 1***8 | Звено оттяжной пружины муфты подшипника выключения сцепления | |
| 70 | 2***2 | Шайба пружинная | |
| 71 | 2***8 | Гайка | |
| 72 | 1***3 | Пружина тяг стяжная | |
| 73 | 1***5 | Звено стяжной пружины | |
| 74 | 2***2 | Шайба пружинная | |
| 75 | 2***8 | Болт | |
| 76 | 2***2 | Болт крепления кронштейна | |
| 77 | 2***2 | Шайба пружинная | |
| 78 | 1***А | Кронштейн рычага |
