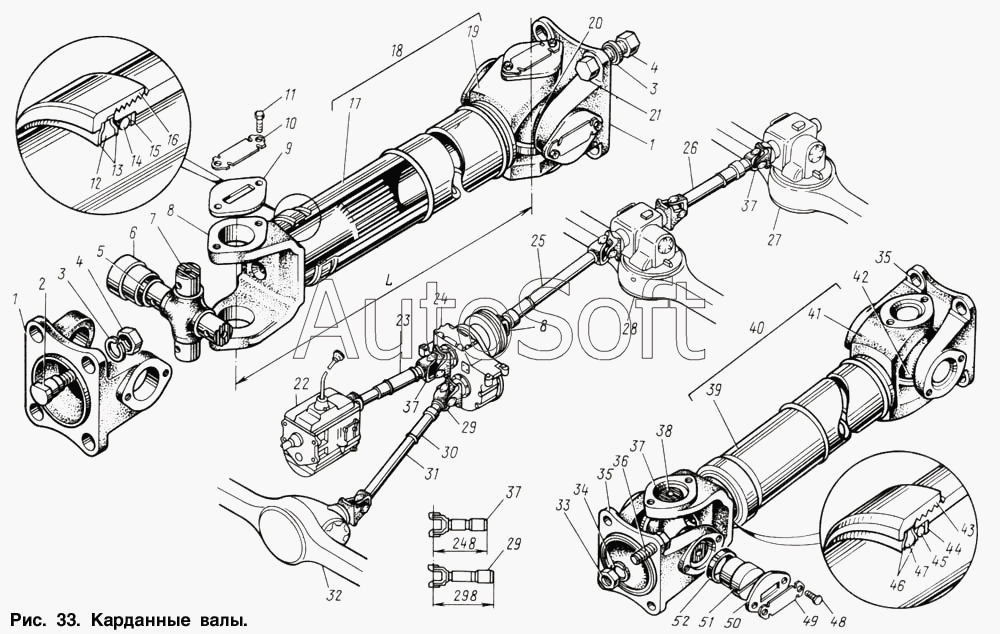

Каталог запасных частей к технике: ЗИЛ-131. Карданные валы
32
38
37
37
37
37
37
36
35
35
34
34
33
39
31
30
29
29
28
27
26
25
45
52
51
50
49
48
47
46
46
24
44
43
42
41
41
40
39
6
5
4
4
3
3
2
1
1
7
15
22
23
21
20
19
18
17
16
14
13
12
11
10
9
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-1700010-А | 1***А | Коробка передач в сборе | |
| 131-2202015-А | 1***А | Вал карданный основной в сборе | |
| 131-2203015-А | 1***А | Вал карданный переднего моста в сборе | |
| 131А-1700010 | 1***0 | Коробка передач в сборе | |
| 137-1700009 | 1***9 | Коробка передач с демультипликатором и муфтой выключения сцепления в сборе | |
| 137-2202015 | 1***5 | Вал карданный основной в сборе | |
| 137-2202048 | 1***8 | Вилка скользящая кардана | |
| 1 | 1***3 | Фланец-вилка карданного вала | |
| 2 | 1***9 | Болт крепления фланца кардана | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Гайка | |
| 5 | 1***Б | Уплотнение подшипника карданного вала торцевое в сборе | |
| 6 | 1***2 | Подшипник игольчатый кардана в сборе | |
| 7 | 1***В | Крестовина карданного вала | |
| 8 | 1***8 | Вилка скользящая карданного вала | |
| 9 | 1***0 | Пластина опорная игольчатого подшипника | |
| 10 | 1***1 | Пластина стопорная | |
| 11 | 2***8 | Болт | |
| 12 | 1***1 | Кольцо войлочное | |
| 13 | 1***9 | Шайба шлицевой втулки карданного вала разрезная | |
| 14 | 3***П | Кольцо уплотнительное | |
| 15 | 1***7 | Шайба разрезная | |
| 16 | 1***7 | Гайка крепления сальника | |
| 17 | 1***2 | Втулка карданного вала шлицевая в сборе | |
| 18 | 1***5 | Вал карданный среднего моста в сборе | |
| 19 | 1***2 | Вилка карданного вала | |
| 19 | 1***2 | Вилка карданного вала | |
| 20 | 1***2 | Комплект крестовины кардана среднего моста с подшипниками | |
| 21 | 3***8 | Болт | |
| 22 | 1***А | Коробка передач с муфтой выключения сцепления и кронштейнами в сборе | |
| 22 | 1***9 | Коробка передач с муфтой выключения сцепления и кронштейнами в сборе | |
| 23 | 1***2 | Комплект основного карданного вала | |
| 23 | 1***1 | Комплект основного карданного вала | |
| 24 | 1***0 | Раздаточная коробка со стояночным тормозом в сборе | |
| 25 | 1***2 | Комплект карданного вала среднего моста | |
| 26 | 1***2 | Вал карданный заднего моста с карданами в сборе | |
| 27 | 1***9 | Мост задний со ступицами, тормозами и транспортными деталями в сборе | |
| 28 | 1***9 | Мост средний со ступицами, тормозами и транспортными деталями в сборе | |
| 29 | 1***8 | Вилка скользящая кардана переднего моста | |
| 30 | 1***Б | Втулка карданного вала шлицевая | |
| 31 | 1***2 | Комплект карданного вала переднего моста | |
| 32 | 1***9 | Мост передний со ступицами, тормозными и транспортными деталями в сборе | |
| 33 | 2***8 | Гайка | |
| 34 | 2***2 | Шайба пружинная | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 1***3 | Фланец-вилка карданного вала | |
| 36 | 3***8 | Болт | |
| 37 | 1***8 | Вилка скользящая кардана заднего моста | |
| 37 | 1***8 | Вилка скользящая кардана заднего моста | |
| 38 | 1***0 | Крестовина карданного вала | |
| 39 | 1***7 | Втулка карданного вала шлицевая заднего моста | |
| 39 | 1***7 | Втулка карданного вала шлицевая заднего моста | |
| 39 | 1***7 | Втулка карданного вала шлицевая заднего моста | |
| 40 | 1***А | Вал карданный заднего моста с вилкой и шлицевой втулкой в сборе | |
| 41 | 1***Б | Вилка карданного вала | |
| 41 | 1***Б | Вилка карданного вала | |
| 42 | 1***5 | Крестовина карданного вала с подшипниками в сборе | |
| 43 | 1***7 | Гайка крепления сальника шлицевой втулки карданного вала | |
| 44 | 1***7 | Шайба разрезная | |
| 45 | 1***5 | Манжета скользящей вилки | |
| 46 | 1***9 | Шайба разрезная сальника шлицевой втулки | |
| 46 | 1***9 | Шайба разрезная сальника шлицевой втулки | |
| 47 | 1***1 | Кольцо сальника шлицевой втулки карданного вала | |
| 48 | 2***8 | Болт | |
| 49 | 1***1 | Пластина-замок | |
| 50 | 1***0 | Пластина игольчатого подшипника опорная | |
| 51 | 1***4 | Подшипник игольчатый кардана в сборе | |
| 52 | 1***3 | Уплотнение подшипника карданного вала торцевое в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
