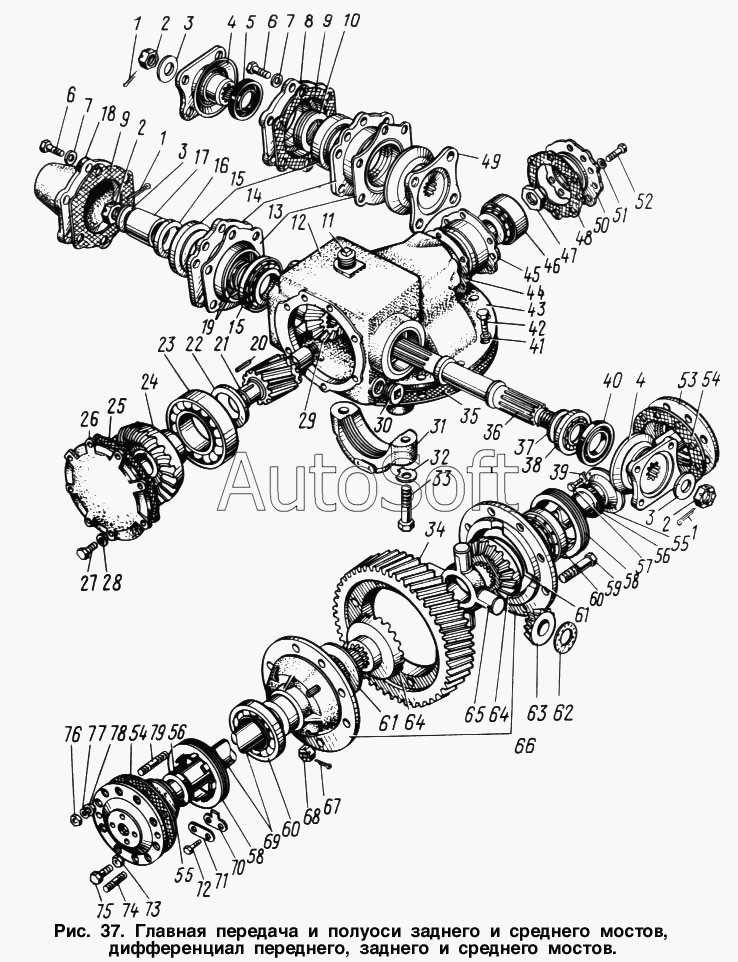

Каталог запасных частей к технике: ЗИЛ-131. Главная передача и полуоси заднего и среднего мостов, дифференциал переднего, заднего и среднего мостов
1
1
1
2
2
2
3
3
3
4
4
5
6
6
7
7
8
9
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
42
41
42
41
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
55
56
56
56
57
58
59
60
60
61
61
62
63
64
64
65
66
66
67
68
68
69
69
70
70
70
71
72
73
74
75
76
77
78
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-2402010 | 1***0 | Редуктор заднего моста с дифференциалом в сборе | |
| 131-2402020-Б | 1***Б | Комплект ведущей и ведомой конических шестерен | |
| 131-2403009 | 1***9 | Дифференциал заднего моста в сборе с наружными кольцами подшипников (комплект) | |
| 131-2502010 | 1***0 | Редуктор среднего моста с дифференциалом в сборе | |
| 1 | 2***П | Шплинт | |
| 1 | 2***П | Шплинт | |
| 2 | 3***П | Гайка вала ведущей конической шестерни | |
| 3 | 3***П | Шайба | |
| 4 | 1***6 | Фланец вала ведущей конической шестерни в сборе | |
| 4 | 1***6 | Фланец вала ведущей конической шестерни в сборе | |
| 5 | 3***П | Манжета | |
| 6 | 2***8 | Болт | |
| 7 | 2***2 | Шайба пружинная | |
| 8 | 1***А | Крышка стакана подшипника ведущей конической шестерни | |
| 9 | 1***7 | Прокладка крышки стакана подшипников ведущей конической шестерни | |
| 10 | 1***1 | Шайба вала ведущей конической шестерни маслоотгонная | |
| 11 | 2***П | Пробка 1/4" | |
| 12 | 1***8 | Картер редуктора | |
| 13 | 1***7 | Прокладка регулировочная толщиной 0,5 мм | |
| 13 | 1***7 | Прокладка регулировочная толщиной 0,5 мм | |
| 13 | 1***8 | Прокладка регулировочная толщиной 0,2 мм (количество деталей - по потребности) | |
| 13 | 1***9 | Прокладка регулировочная толщиной 0,1 мм (количество деталей - по потребности) | |
| 14 | 1***А | Стакан подшипников ведущей конической шестерни | |
| 15 | 1***6 | Подшипник роликовый | |
| 16 | 1***8 | Шайба фланца ведущей шестерни | |
| 17 | 1***9 | Втулка вала | |
| 18 | 1***А | Крышка подшипника ведущей конической шестерни | |
| 19 | 1***Б | Шайба регулировочная толщиной 5,80 мм | |
| 19 | 1***Б | Шайба регулировочная толщиной 5,85 мм (суммарная толщина определяется подбором) | |
| 19 | 1***Б | Шайба регулировочная толщиной 5,95 мм (суммарная толщина определяется подбором) | |
| 19 | 1***Б | Шайба регулировочная толщиной 6,05 мм (суммарная толщина определяется подбором) | |
| 19 | 1***Б | Шайба регулировочная толщиной 6,15 мм | |
| 19 | 1***Б | Шайба регулировочная толщиной 6,25 мм (суммарная толщина определяется подбором) | |
| 19 | 1***Б | Шайба регулировочная толщиной 6,35 мм (суммарная толщина определяется подбором) | |
| 19 | 1***Б | Шайба регулировочная толщиной 6,40 мм | |
| 20 | 4***П | Шпонка ведомой конической шестерни | |
| 21 | 1***0 | Шестерня ведущая цилиндрическая | |
| 22 | 1***Б | Кольцо подшипника распорное | |
| 23 | 3***П | Подшипник роликовый цилиндрический | |
| 24 | 1***Б | Шестерня ведомая коническая | |
| 25 | 1***1 | Прокладка крышки картера редуктора | |
| 26 | 1***0 | Крышка картера редуктора | |
| 27 | 2***8 | Болт | |
| 28 | 2***2 | Шайба пружинная | |
| 29 | 1***Б | Шестерня ведущая коническая | |
| 29 | 2***2 | Шайба пружинная | |
| 30 | 4***9 | Пробка КГ 1/2" | |
| 31 | 1***9 | Крышка подшипника дифференциала | |
| 32 | 1***7 | Пластина стопорная болта крышки подшипника дифференциала | |
| 33 | 3***8 | Болт | |
| 34 | 1***0 | Шестерня ведомая цилиндрическая | |
| 35 | 1***4 | Прокладка картера редуктора | |
| 36 | 1***Б | Вал ведущей конической шестерни | |
| 37 | 1***Б | Втулка вала ведущей конической шестерни | |
| 38 | 3***П | Подшипник вала ведущей конической шестерни роликовый | |
| 39 | 3***П | Шайба замочная | |
| 40 | 3***П | Манжета | |
| 41 | 2***2 | Шайба пружинная | |
| 41 | 2***2 | Шайба пружинная | |
| 42 | 2***8 | Болт | |
| 42 | 2***8 | Болт | |
| 43 | 1***5 | Картер редуктора с крышками подшипников дифференциала в сборе. Состоит из деталей и сборочных единиц: 262515-П, 131-2402267, 131-2402019, 301538-П8 | |
| 44 | 1***1 | Прокладка гнезда подшипника толщиной 0,5 мм | |
| 44 | 1***2 | Прокладка гнезда подшипника толщиной 0,2 мм | |
| 44 | 1***3 | Прокладка гнезда подшипника толщиной 0,1 мм | |
| 44 | 1***4 | Прокладка гнезда подшипника толщиной 0,05 мм | |
| 45 | 1***2 | Гнездо подшипника ведущей цилиндрической шестерни | |
| 46 | 3***П | Подшипник роликовый конический | |
| 47 | 1***9 | Гайка подшипника ведущей цилиндрической шестерни | |
| 48 | 1***7 | Прокладка крышки подшипника ведущей цилиндрической шестерни | |
| 49 | 1***6 | Фланец вала ведущей конической шестерни в сборе | |
| 50 | 1***6 | Крышка подшипника ведущей цилиндрической шестерни | |
| 51 | 2***2 | Шайба пружинная | |
| 52 | 2***8 | Болт | |
| 53 | 1***А | Полуось моста левая | |
| 53 | 1***А | Полуось моста левая | |
| 54 | 1***8 | Прокладка | |
| 55 | 1***Б | Втулка сальника полуоси моста защитная | |
| 55 | 1***Б | Втулка сальника полуоси моста защитная | |
| 56 | 3***П | Манжета | |
| 57 | 2***8 | Болт | |
| 58 | 1***0 | Гайка подшипника дифференциала регулировочная | |
| 59 | 3***П | Болт чашек дифференциала | |
| 60 | 3***П | Подшипник | |
| 61 | 1***1 | Шайба шестерни полуоси опорная | |
| 62 | 1***8 | Шайба сателлита дифференциала опорная | |
| 63 | 1***4 | Сателлит дифференциала со втулкой в сборе | |
| 64 | 1***0 | Шестерня полуоси | |
| 65 | 1***0 | Крестовина дифференциала | |
| 66 | 1***6 | Комплект чашки дифференциала в сборе | |
| 66 | 1***6 | Комплект чашки дифференциала в сборе | |
| 67 | 2***8 | Шплинт | |
| 68 | 2***П | Гайка прорезная | |
| 68 | 2***8 | Гайка прорезная | |
| 69 | 1***А | Полуось моста правая | |
| 69 | 1***А | Полуось моста правая | |
| 70 | 1***3 | Стопор регулировочной гайки | |
| 70 | 1***3 | Стопор регулировочной гайки | |
| 70 | 1***3 | Стопор регулировочной гайки | |
| 71 | 1***4 | Пластина стопора замочная | |
| 72 | 2***8 | Болт | |
| 73 | 2***8 | Гайка | |
| 74 | 3***8 | Шпилька | |
| 75 | 2***8 | Болт | |
| 76 | 2***8 | Гайка | |
| 77 | 2***2 | Шайба пружинная | |
| 78 | 4***2 | Втулка разжимная | |
| 78 | 4***2 | Втулка разжимная | |
| 79 | 3***8 | Шпилька |
