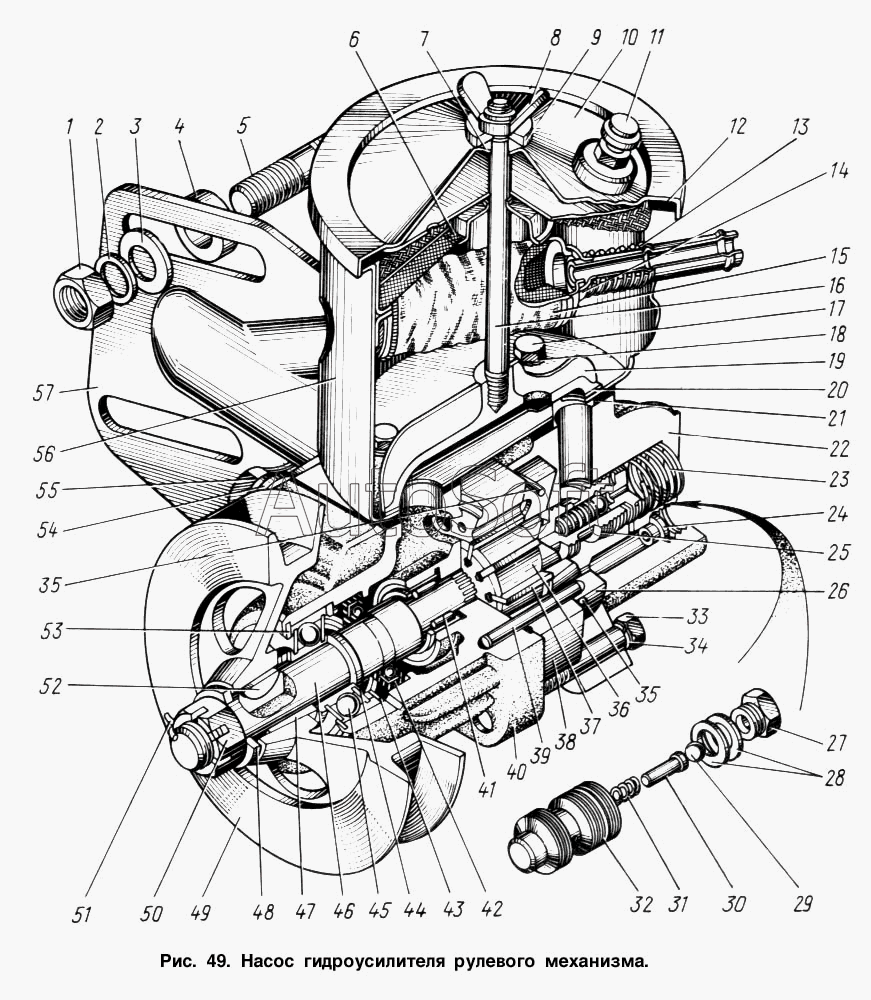

Каталог запасных частей к технике: ЗИЛ-131. Насос гидроусилителя рулевого механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3407244 | 1***4 | Комплект ротора, статора и лопастей насоса гидроусилителя | |
| 301512-П8 | 3***8 | Болт | |
| 1 | 2***8 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***8 | Шайба регулировочная | |
| 4 | 3***8 | Шайба | |
| 5 | 3***8 | Шпилька | |
| 6 | 1***8 | Фильтр заливной в сборе | |
| 7 | 3***П | Кольцо уплотнительное | |
| 8 | 4***5 | Гайка-барашек | |
| 9 | 3***8 | Шайба | |
| 10 | 1***0 | Крышка бачка насоса в сборе | |
| 11 | 3***П | Клапан предохранительный в сборе | |
| 12 | 1***3 | Прокладка уплотнительная крышки бачка насоса гидроусилителя руля | |
| 13 | 1***3 | Пружина клапана фильтра | |
| 14 | 1***2 | Чашка фильтра | |
| 15 | 1***8 | Фильтр насоса с чехлом в сборе | |
| 16 | 3***8 | Шпилька | |
| 17 | 2***8 | Болт | |
| 18 | 2***8 | Шайба плоская | |
| 19 | 1***3 | Коллектор насоса | |
| 20 | 1***А | Прокладка коллектора насоса гидроусилителя руля | |
| 21 | 1***7 | Прокладка уплотнительная болтов крепления бачка насоса гидроусилителя руля | |
| 22 | 1***3 | Крышка насоса | |
| 23 | 1***1 | Пружина перепускного клапана | |
| 24 | 3***П | Седло уплотнительное | |
| 25 | 1***А | Клапан насоса перепускной в сборе | |
| 25 | 1***А | Клапан насоса перепускной в сборе | |
| 26 | 1***5 | Диск насоса распределительный | |
| 27 | 1***7 | Седло предохранительного клапана | |
| 28 | 3***П | Шайба регулировочная | |
| 28 | 3***П | Шайба регулировочная | |
| 29 | 3***П | Шарик | |
| 30 | 1***5 | Направляющая пружины | |
| 31 | 1***2 | Пружина предохранительного клапана насоса гидроусилителя руля | |
| 32 | 1***А | Золотник насоса перепускной | |
| 33 | 3***8 | Болт | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 1***2 | Кольцо уплотнительное корпуса насоса гидроусилителя руля | |
| 36 | 1***8 | Ротор насоса | |
| 37 | 1***1 | Лопасть насоса | |
| 38 | 1***4 | Статор насоса | |
| 39 | 3***П | Штифт | |
| 40 | 1***1 | Корпус насоса | |
| 41 | 3***П | Подшипник игольчатый | |
| 42 | 3***П | Манжета | |
| 43 | 1***А | Проставка насоса | |
| 44 | 3***П | Шайба | |
| 45 | 3***П | Подшипник шариковый | |
| 46 | 1***7 | Валик насоса гидроусилителя руля | |
| 47 | 1***7 | Втулка шкива насоса | |
| 48 | 2***8 | Шайба | |
| 49 | 1***2 | Шкив насоса | |
| 50 | 2***8 | Гайка | |
| 51 | 2***8 | Шплинт | |
| 52 | 4***П | Шпонка сегментная | |
| 53 | 3***П | Кольцо подшипника насоса стопорное | |
| 54 | 2***2 | Шайба пружинная | |
| 55 | 2***8 | Болт | |
| 56 | 1***0 | Бачок насоса в сборе | |
| 57 | 1***А | Кронштейн крепления насоса |
