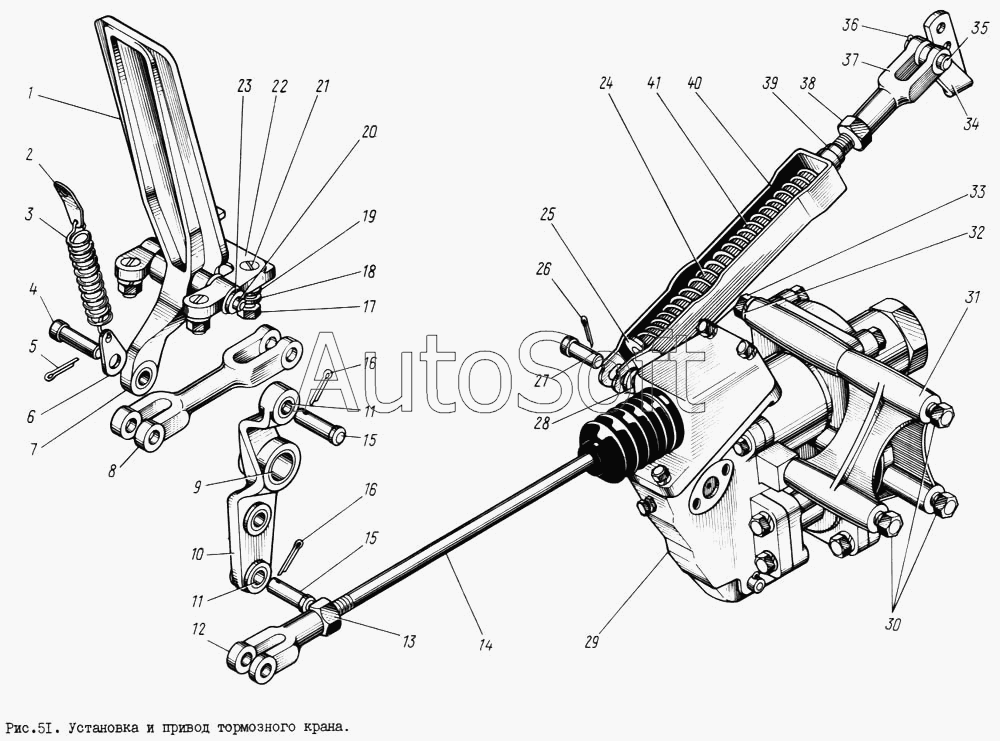

Каталог запасных частей к технике: ЗИЛ-131. Установка и привод тормозного крана
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***А | Педаль ножного тормоза в сборе | |
| 2 | 1***5 | Звено оттяжной пружины | |
| 3 | 1***4 | Пружина оттяжная педали тормоза | |
| 4 | 2***8 | Палец | |
| 5 | 2***8 | Шплинт | |
| 6 | 1***5 | Звено оттяжной пружины | |
| 7 | 3***П | Втулка | |
| 8 | 1***2 | Тяга педали тормоза в сборе | |
| 9 | 1***7 | Втулка оси рычага | |
| 10 | 1***0 | Рычаг управления тормозным краном | |
| 11 | 3***П | Втулка | |
| 12 | 3***1 | Вилка регулировочная | |
| 13 | 2***8 | Гайка | |
| 14 | 1***5 | Тяга привода тормозного крана в сборе | |
| 15 | 2***8 | Палец | |
| 16 | 2***8 | Шплинт | |
| 17 | 2***8 | Гайка | |
| 18 | 2***2 | Шайба пружинная | |
| 19 | 3***8 | Шайба | |
| 20 | 1***5 | Ось педали тормоза | |
| 21 | 2***8 | Винт | |
| 22 | 1***0 | Кронштейн педали тормоза | |
| 23 | 1***7 | Чека оси педали тормоза | |
| 24 | 1***А | Тяга ручного привода тормозного крана в сборе | |
| 25 | 1***7 | Шайба направляющая | |
| 26 | 2***8 | Шплинт | |
| 27 | 2***8 | Палец тяги | |
| 28 | 2***8 | Шайба | |
| 29 | 1***Б | Кран тормозной в сборе | |
| 30 | 3***8 | Болт крепления тормозного крана | |
| 31 | 1***1 | Опора тормозного крана | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 2***8 | Гайка | |
| 34 | 1***5 | Ушко тяги привода тормозного крана | |
| 35 | 2***8 | Палец | |
| 36 | 2***8 | Шплинт | |
| 37 | 3***1 | Вилка | |
| 38 | 2***8 | Гайка | |
| 39 | 1***Б | Тяга ручного привода в сборе | |
| 40 | 1***1 | Скоба тяги | |
| 41 | 1***1 | Пружина тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
