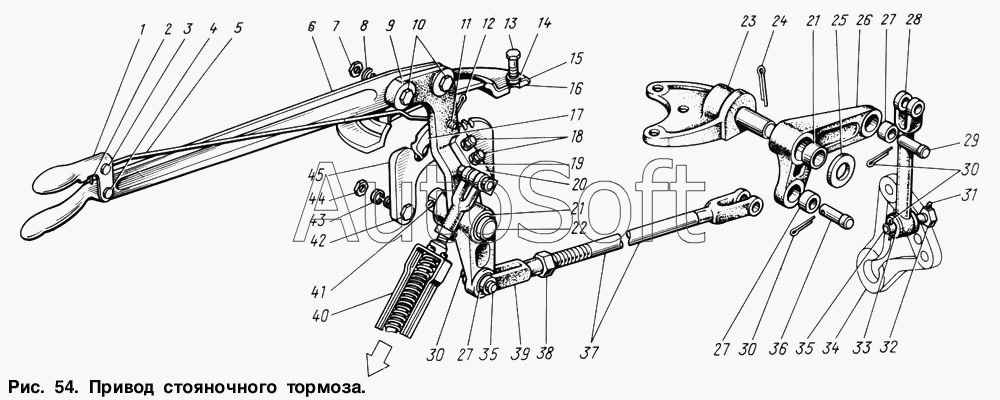

Каталог запасных частей к технике: ЗИЛ-131. Привод стояночного тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
27
28
29
30
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Рукоятка тяги собачки | |
| 2 | 1***5 | Пружина рукоятки | |
| 3 | 1***9 | Палец тяги собачки | |
| 4 | 2***8 | Заклепка рукоятки | |
| 5 | 1***3 | Тяга собачки рычага | |
| 6 | 1***2 | Рукоятка рычага стояночного тормоза | |
| 7 | 2***8 | Гайка | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 1***5 | Рычаг привода стояночного тормоза в сборе | |
| 10 | 2***8 | Болт | |
| 11 | 1***1 | Ось собачки | |
| 12 | 2***8 | Шплинт | |
| 13 | 2***8 | Болт | |
| 14 | 2***8 | Шайба | |
| 15 | 1***5 | Обойма уплотнителя | |
| 16 | 1***3 | Уплотнитель рычага привода ручного тормоза | |
| 17 | 1***0 | Собачка рычага | |
| 18 | 2***8 | Болт | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 1***5 | Ушко тяги привода тормозного крана | |
| 21 | 1***9 | Втулка разжимного кулака малая | |
| 21 | 1***9 | Втулка разжимного кулака малая | |
| 22 | 1***5 | Ось рычага | |
| 23 | 1***4 | Кронштейн углового рычага в сборе | |
| 24 | 2***8 | Шплинт | |
| 25 | 2***8 | Шайба | |
| 26 | 1***0 | Рычаг привода стояночного тормоза угловой в сборе | |
| 27 | 3***П | Втулка | |
| 27 | 3***П | Втулка | |
| 28 | 1***0 | Штанга привода стояночного тормоза в сборе | |
| 29 | 2***8 | Палец | |
| 30 | 2***8 | Шплинт | |
| 30 | 2***8 | Шплинт | |
| 31 | 2***8 | Шплинт | |
| 32 | 2***8 | Гайка пальца | |
| 33 | 2***8 | Шайба | |
| 34 | 1***8 | Рычаг регулировочный | |
| 35 | 1***6 | Палец штанги | |
| 36 | 2***8 | Палец | |
| 37 | 1***2 | Тяга привода стояночного тормоза в сборе | |
| 38 | 2***8 | Гайка | |
| 39 | 3***1 | Вилка | |
| 40 | 1***А | Тяга ручного привода тормозного крана в сборе | |
| 41 | 2***8 | Шплинт | |
| 42 | 2***8 | Болт | |
| 43 | 2***2 | Шайба пружинная | |
| 44 | 2***8 | Гайка | |
| 45 | 1***8 | Сектор рычага |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
