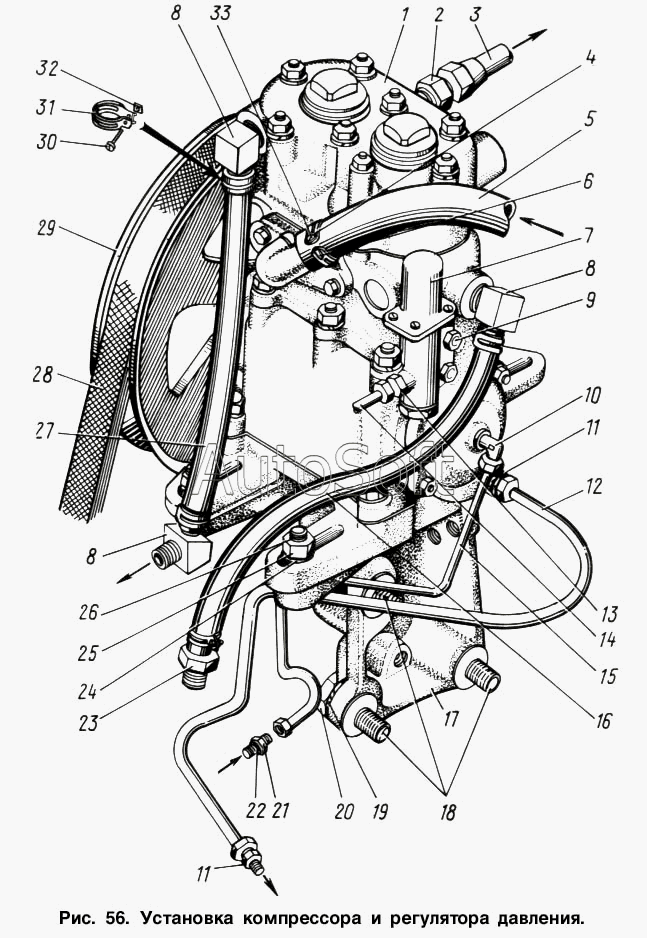

Каталог запасных частей к технике: ЗИЛ-131. Установка компрессора и регулятора давления
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
9
1
2
3
4
5
6
7
8
8
8
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509250 | 1***0 | Ремень привода компрессора | |
| 1 | 1***Б | Компрессор пневмотормозов в сборе | |
| 2 | 4***8 | Штуцер | |
| 3 | 1***0 | Трубка от компрессора к первому воздушному баллону в сборе | |
| 4 | 2***8 | Хомут крепления шланга | |
| 5 | 1***А | Шланг подвода воздуха к компрессору | |
| 6 | 2***8 | Гайка | |
| 7 | 1***0 | Регулятор давления типа АР12 в сборе | |
| 8 | 1***3 | Угольник | |
| 9 | 2***8 | Болт | |
| 10 | 3***П | Угольник ввертной | |
| 11 | 4***8 | Штуцер | |
| 12 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 13 | 4***8 | Штуцер ввертной | |
| 14 | 1***5 | Трубка вторая от тормозного крана к регулятору давления в сборе | |
| 15 | 1***0 | Трубка подвода масла к компрессору | |
| 16 | 1***Г | Шланг | |
| 17 | 1***5 | Кронштейн крепления компрессора | |
| 18 | 3***8 | Шпилька | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 2***8 | Гайка | |
| 21 | 3***8 | Штуцер | |
| 22 | 3***П | Шайба уплотнительная | |
| 23 | 1***6 | Штуцер | |
| 24 | 2***2 | Шайба | |
| 25 | 2***8 | Гайка | |
| 26 | 2***8 | Болт | |
| 27 | 1***В | Шланг отвода воды от компрессора | |
| 28 | 3***0 | Ремень привода компрессора | |
| 29 | 1***0 | Шкив компрессора | |
| 30 | 2***8 | Винт | |
| 31 | 2***8 | Хомут крепления шлангов | |
| 32 | 2***8 | Гайка | |
| 33 | 2***8 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
