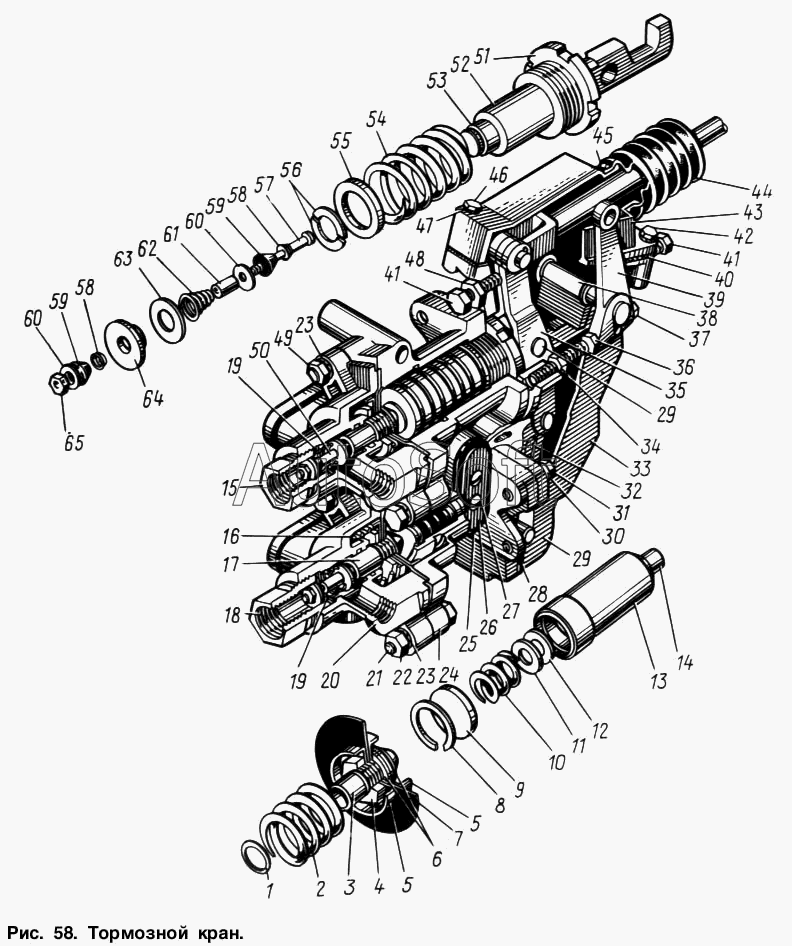

Каталог запасных частей к технике: ЗИЛ-131. Тормозной кран
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3514265 | 1***5 | Крышка валика рычага ручного привода | |
| 1 | 1***9 | Кольцо клапана уплотнительное | |
| 2 | 1***5 | Пружина диафрагмы возвратная | |
| 3 | 1***Б | Седло выпускного клапана | |
| 4 | 1***9 | Гайка диафрагмы | |
| 5 | 1***1 | Шайба диафрагмы редуктора | |
| 6 | 1***6 | Прокладка седла выпускного клапана | |
| 7 | 1***0 | Диафрагма тормозного крана | |
| 8 | 3***2 | Кольцо стопорное | |
| 9 | 1***6 | Шайба пружины опорная | |
| 10 | 1***Б | Пружина уравновешивающая малая | |
| 11 | 1***Б | Прокладка пружины регулировочная (количество деталей - по потребности) | |
| 12 | 2***8 | Шайба регулировочная | |
| 13 | 1***2 | Стакан малой уравновешивающей пружины | |
| 14 | 1***7 | Пятка стакана | |
| 15 | 1***А | Пробка тормозного крана | |
| 16 | 1***Б | Пружина уравновешивающая малая со стаканом в сборе | |
| 17 | 1***2 | Диафрагма тормозного крана в сборе | |
| 18 | 1***А | Пробка тормозного крана | |
| 19 | 1***7 | Прокладка седла клапана | |
| 20 | 1***Б | Крышка тормозного крана | |
| 21 | 2***8 | Болт | |
| 22 | 2***8 | Гайка | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 1***2 | Корпус тормозного крана | |
| 25 | 1***5 | Уплотнитель перепускного отверстия | |
| 26 | 1***6 | Крышка выпускного отверстия | |
| 27 | 2***8 | Винт | |
| 28 | 1***3 | Прокладка корпуса тормозного крана | |
| 29 | 1***7 | Ось рычага тормозного крана | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 2***8 | Болт | |
| 32 | 1***Б | Рычаг тормозного крана малый | |
| 33 | 1***А | Корпус рычагов | |
| 34 | 2***8 | Гайка | |
| 35 | 1***Б | Рычаг тормозного крана в сборе | |
| 36 | 2***8 | Болт | |
| 37 | 2***8 | Болт | |
| 38 | 1***5 | Валик рычага | |
| 39 | 1***3 | Рычаг ручного привода | |
| 40 | 1***9 | Прокладка корпуса рычагов | |
| 41 | 3***8 | Болт регулировочный | |
| 42 | 2***8 | Болт | |
| 43 | 1***2 | Крышка корпуса рычагов | |
| 44 | 1***А | Чехол тяги тормозного крана защитный | |
| 45 | 3***П | Хомутик крепления чехла тяги | |
| 46 | 2***8 | Болт крепления корпуса рычагов | |
| 47 | 2***2 | Шайба пружинная | |
| 48 | 2***8 | Гайка | |
| 49 | 2***8 | Болт | |
| 50 | 1***2 | Клапан в сборе | |
| 51 | 3***8 | Гайка стопорная | |
| 52 | 1***А | Направляющая штока | |
| 53 | 1***5 | Шток | |
| 54 | 1***4 | Пружина уравновешивающая большая | |
| 55 | 1***А | Шайба штока опорная | |
| 56 | 1***7 | Полукольцо опорной шайбы стопорное | |
| 57 | 1***В | Стержень клапана | |
| 58 | 1***5 | Шайба клапана малая | |
| 59 | 1***0 | Конус клапана | |
| 60 | 1***3 | Шайба клапана большая | |
| 61 | 1***3 | Трубка стержня клапана редуктора | |
| 62 | 1***8 | Пружина клапана | |
| 63 | 1***7 | Прокладка седла клапана | |
| 64 | 1***2 | Седло впускного клапана | |
| 65 | 2***8 | Гайка |
