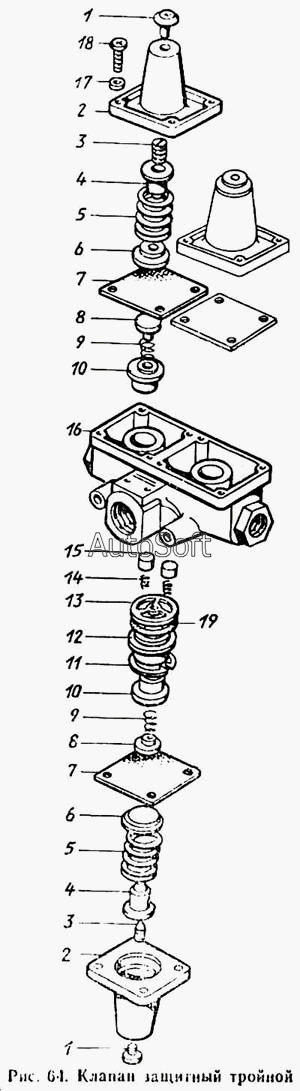

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Клапан защитный тройной
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3515209 | 1***9 | Комплект запасных частей | |
| 100-3515210 | 1***0 | Клапан защитный тройной в сборе | |
| 1 | 1***3 | Колпачок защитный | |
| 2 | 1***0 | Крышка корпуса клапана | |
| 3 | 3***9 | Винт | |
| 4 | 1***4 | Тарелка пружины | |
| 5 | 1***2 | Пружина | |
| 6 | 1***3 | Направляющая пружины | |
| 7 | 1***0 | Диафрагма | |
| 8 | 1***1 | Толкатель пружины | |
| 9 | 1***7 | Пружина клапана | |
| 10 | 1***5 | Клапан корпуса | |
| 11 | 4***2 | Кольцо упорное | |
| 12 | 1***2 | Направляющая пружины | |
| 13 | 1***4 | Шайба | |
| 14 | 1***5 | Пружина клапана | |
| 15 | 1***8 | Клапан корпуса | |
| 16 | 1***0 | Корпус тройного защитного клапана | |
| 17 | 3***2 | Шайба пружинная | |
| 18 | 3***9 | Винт | |
| 19 | 1***3 | О-образное кольцо |
