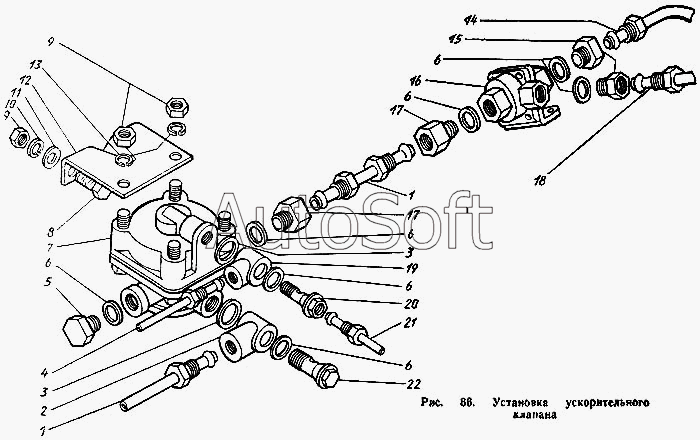

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка ускорительного клапана
8
14
4
4
1
1
2
3
3
4
5
6
6
6
6
6
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300356-П29 | 3***9 | Тройник | |
| 1 | 1***8 | Трубка от воздушного баллона к ускорительному клапану вторая | |
| 2 | 3***9 | Угольник проходной поворотный | |
| 3 | 3***П | Шайба | |
| 4 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 4 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 4 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 5 | 3***9 | Пробка предохранительная | |
| 6 | 3***П | Шайба | |
| 7 | 1***0 | Клапан ускорительный в сборе | |
| 8 | 2***9 | Болт | |
| 8 | 2***9 | Болт | |
| 9 | 2***9 | Гайка | |
| 10 | 3***2 | Шайба пружинная | |
| 11 | 2***9 | Шайба | |
| 12 | 1***9 | Кронштейн | |
| 13 | 3***2 | Шайба пружинная специальная | |
| 14 | 1***8 | Трубка от крана аварийного растормаживания к двухмагистральному клапану третья | |
| 14 | 1***8 | Трубка от крана аварийного растормаживания к двухмагистральному клапану третья | |
| 15 | 3***9 | Штуцер ввертной | |
| 16 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 17 | 3***9 | Штуцер ввертной | |
| 18 | 1***8 | Трубка от ускорительного клапана к двухмагистральным клапанам | |
| 19 | 3***9 | Угольник поворотный | |
| 20 | 3***9 | Болт полый поворотного угольника двойного защитного клапана | |
| 21 | 1***8 | Трубка от ускорительного клапана к клапану управления тормозами прицепа с двухпроводным приводом | |
| 22 | 3***9 | Болт полый |
