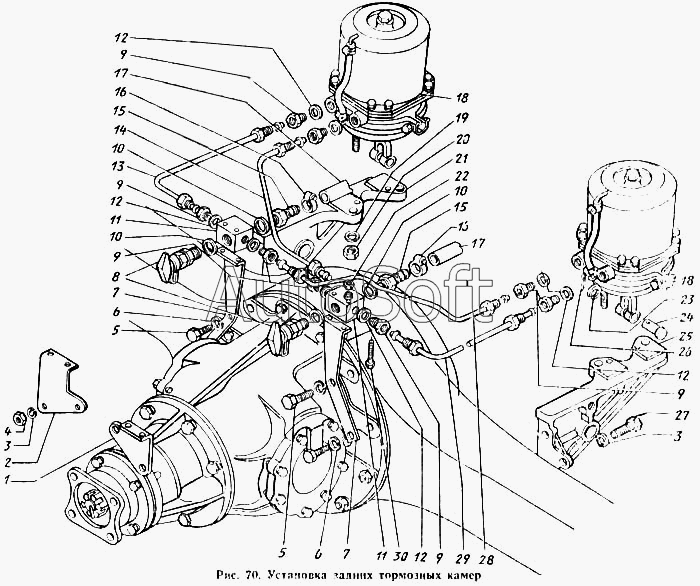

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка задних тормозных камер
22
13
14
15
15
16
16
17
17
18
18
19
20
21
12
12
12
12
23
24
25
26
27
28
29
30
3
3
21
21
21
21
13
13
14
14
14
14
13
13
1
2
4
5
5
6
6
7
7
8
9
9
9
9
9
10
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201589-П8 | 2***8 | Болт | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 1 | 1***1 | Кронштейн | |
| 2 | 1***2 | Кронштейн | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***9 | Гайка | |
| 5 | 2***8 | Болт | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 1***0 | Кронштейн | |
| 8 | 1***0 | Клапан контрольного вывода в сборе | |
| 9 | 3***9 | Штуцер ввертной | |
| 10 | 3***П | Шайба | |
| 11 | 1***5 | Крестовина | |
| 12 | 3***П | Шайба | |
| 13 | 1***4 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору | |
| 13 | 1***6 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору | |
| 13 | 1***0 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору | |
| 14 | 1***8 | Трубка от регулятора тормозных сил к левой задней тормозной камере | |
| 14 | 1***8 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 14 | 1***0 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 15 | 3***9 | Штуцер | |
| 16 | 3***П | Хомут | |
| 17 | 1***0 | Шланг гибкий пневмотормозов | |
| 18 | 1***1 | Камера тормозная с пружинным энергоаккумулятором в сборе | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 2***9 | Гайка | |
| 21 | 1***0 | Кронштейн тормозной камеры правый в сборе | |
| 21 | 1***0 | Кронштейн тормозной камеры правый в сборе | |
| 21 | 1***1 | Кронштейн тормозной камеры левый в сборе | |
| 22 | 2***9 | Гайка | |
| 23 | 2***9 | Шайба | |
| 24 | 2***9 | Палец | |
| 25 | 1***0 | Кронштейн тормозной камеры левый в сборе | |
| 26 | 2***9 | Шплинт | |
| 27 | 2***8 | Болт | |
| 28 | 1***0 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору | |
| 29 | 1***0 | Трубка от регулятора тормозных сил к левой задней тормозной камере | |
| 30 | 2***9 | Болт |
