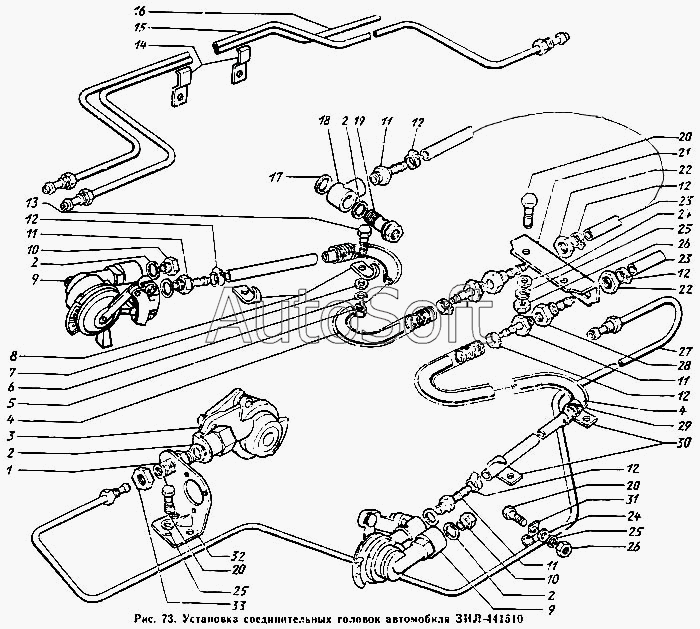

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка соединительных головок автомобиля ЗИЛ-441510
1
2
2
2
2
3
4
4
5
6
7
8
9
9
10
10
11
11
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
23
24
24
25
25
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Штуцер ввертной | |
| 2 | 3***П | Шайба | |
| 3 | 1***0 | Головка соединительная тип "А" в сборе | |
| 4 | 1***0 | Шланг соединительный | |
| 5 | 2***9 | Гайка | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***9 | Шайба | |
| 8 | 1***5 | Крюк обвязочный левый | |
| 9 | 1***0 | Головка соединительная пневмотормозов типа «Палм» в сборе | |
| 10 | 3***9 | Пробка предохранительная | |
| 11 | 3***9 | Штуцер | |
| 12 | 3***П | Хомут | |
| 13 | 2***9 | Болт | |
| 14 | 3***8 | Скоба | |
| 15 | 1***8 | Трубка от крапа аварийного растормаживания к двухмагистральному клапану третья | |
| 16 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 17 | 3***П | Шайба | |
| 18 | 3***9 | Угольник поворотный | |
| 19 | 3***9 | Болт полый | |
| 20 | 2***9 | Болт | |
| 20 | 2***9 | Болт | |
| 21 | 1***8 | Кронштейн | |
| 22 | 3***9 | Гайка | |
| 23 | 1***0 | Шланг соединительный | |
| 24 | 2***9 | Шайба | |
| 24 | 2***9 | Шайба | |
| 25 | 2***2 | Шайба пружинная | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***9 | Гайка | |
| 26 | 2***9 | Гайка | |
| 27 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной | |
| 28 | 3***9 | Штуцер проходной | |
| 29 | 1***Б | Чехол трубки | |
| 30 | 1***4 | Крюк | |
| 31 | 3***9 | Скоба | |
| 32 | 1***5 | Кронштейн | |
| 33 | 2***П | Гайка |
