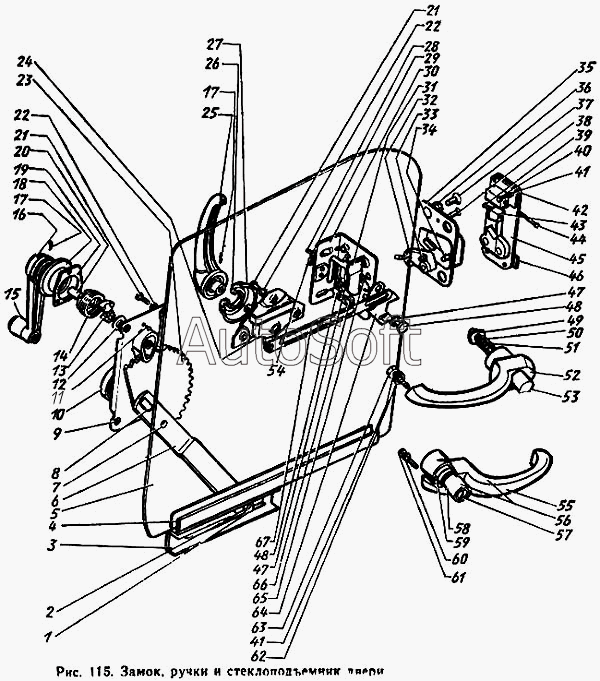

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Замок, ручки и стеклоподъемник двери
38
47
47
46
45
44
43
42
41
41
40
39
48
48
37
36
35
34
33
32
31
30
29
58
67
66
65
64
63
62
61
60
59
28
57
56
55
54
53
52
51
50
49
1
10
9
8
7
6
5
4
3
2
11
31
4
24
64
3
35
20
27
26
25
24
23
22
22
21
21
32
19
18
17
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-6105076-Б | 1***Б | Пружина защелки правая | |
| 130-6106134 | 1***4 | Основание установа правое в сборе | |
| 305539-П8 | 3***8 | Шайба-прокладка | |
| 1 | 1***1 | Ось ролика стеклоподъемника | |
| 2 | 1***0 | Ролик стеклоподъемника | |
| 3 | 1***0 | Обойма опускного стекла двери правая в сборе | |
| 3 | 1***1 | Обойма опускного стекла двери левая в сборе | |
| 4 | 1***7 | Прокладка опускного стекла двери толщиной 2 мм | |
| 4 | 1***8 | Прокладка опускного стекла двери толщиной 1,5 мм | |
| 5 | 1***4 | Стекло опускное двери кабины | |
| 6 | 1***4 | Рычаг стеклоподъемника | |
| 7 | 2***8 | Заклепка | |
| 8 | 1***7 | Ось сектора стеклоподъемника | |
| 9 | 1***0 | Корпус стеклоподъемника | |
| 10 | 1***5 | Пружина балансирная стеклоподъемника | |
| 11 | 2***8 | Заклепка | |
| 12 | 1***3 | Втулка корпуса стеклоподъемника | |
| 13 | 1***7 | Шестерня тормозного механизма стеклоподъемника | |
| 14 | 1***5 | Пружина тормозная стеклоподъемника с головкой в сборе | |
| 15 | 1***0 | Головка ручки стеклоподъемника | |
| 16 | 1***0 | Ручка стеклоподъемника в сборе | |
| 17 | 2***П | Штифт | |
| 18 | 1***4 | Розетка внутренней ручки в сборе | |
| 19 | 1***0 | Корпус тормозного механизма стеклоподъемника в сборе | |
| 20 | 1***0 | Валик приводной тормозного механизма в сборе | |
| 21 | 2***8 | Болт | |
| 21 | 2***8 | Болт | |
| 22 | 2***2 | Шайба пружинная | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 1***Б | Сектор стеклоподъемника двери правый | |
| 24 | 1***А | Привод замка двери правый в сборе | |
| 24 | 1***А | Привод замка левый в сборе | |
| 25 | 1***0 | Ручка замка двери внутренняя | |
| 26 | 1***7 | Втулка | |
| 27 | 1***6 | Розетка внутренней ручки двери | |
| 28 | 4***П | Заклепка | |
| 29 | 2***8 | Шайба | |
| 30 | 1***Б | Корпус замка | |
| 31 | 1***Б | Рычаг замка правый | |
| 31 | 1***Б | Рычаг замка левый | |
| 32 | 1***Б | Защелка двери правая | |
| 32 | 1***Б | Защелка двери левая | |
| 33 | 1***Б | Втулка упора рычага | |
| 34 | 1***Б | Ось защелки | |
| 35 | 1***6 | Клин замка правый | |
| 35 | 1***7 | Клин замка левый | |
| 36 | 2***8 | Шайба пружинная коническая | |
| 37 | 2***8 | Винт | |
| 38 | 2***П | Заклепка | |
| 39 | 1***0 | Пружина | |
| 40 | 2***8 | Болт | |
| 41 | 2***2 | Шайба пружинная | |
| 42 | 1***9 | Прокладка основания установа | |
| 43 | 1***8 | Колодка | |
| 44 | 1***3 | Ось колодки установа | |
| 45 | 1***5 | Основание фиксатора левое в сборе | |
| 46 | 1***1 | Пластина крепления кронштейна предохранителя капота | |
| 47 | 1***8 | Шайба пружинная | |
| 48 | 1***Б | Ось поводка | |
| 49 | 1***5 | Крышка кнопки | |
| 50 | 1***3 | Пружина кнопки ручки двери | |
| 51 | 1***8 | Шток кнопки в сборе | |
| 52 | 1***1 | Ручка двери наружная левая в сборе | |
| 53 | 1***3 | Кнопка наружной ручки левая в сборе | |
| 54 | 1***5 | Пружина-фиксатор поводка замка двери | |
| 55 | 1***2 | Ручка двери наружная | |
| 56 | 1***0 | Ручка двери наружная правая в сборе | |
| 57 | 1***6 | Замок кнопки ручки дверей в сборе | |
| 58 | 1***0 | Кнопка наружной ручки правая в сборе | |
| 59 | 1***7 | Запор правой кнопки | |
| 60 | 2***8 | Шайба | |
| 61 | 2***8 | Винт | |
| 62 | 2***8 | Шайба | |
| 63 | 2***8 | Болт | |
| 64 | 1***Б | Поводок замка правый | |
| 64 | 1***Б | Поводок замка левый | |
| 65 | 2***8 | Шайба плоская | |
| 66 | 1***В | Пружина левая | |
| 67 | 1***Б | Тяга привода замка |
