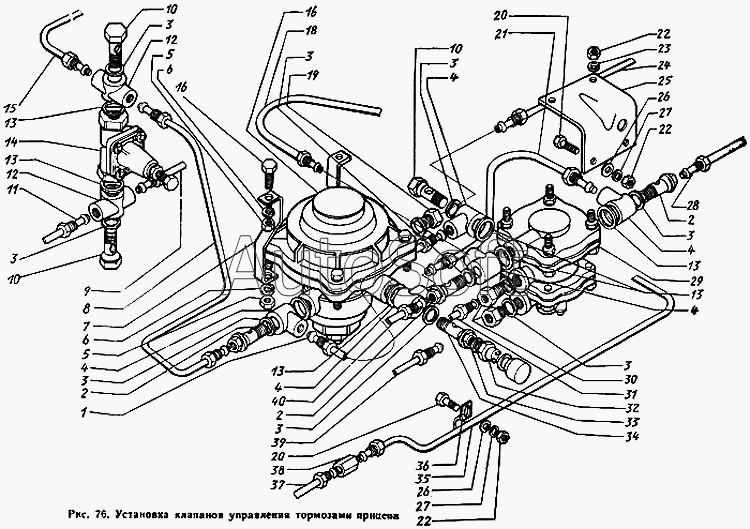

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка клапанов управления тормозами прицепа
27
16
16
18
19
20
20
21
22
22
22
23
24
25
26
26
14
27
28
29
30
31
32
33
34
35
36
37
38
39
40
1
11
11
11
28
24
24
15
15
39
35
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
6
6
7
8
9
10
10
10
11
12
12
15
13
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130В-3560532 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке питающей магистрали | |
| 130Г-3560504 | 1***4 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом вторая | |
| 201456-П29 | 2***9 | Болт | |
| 201460-П29 | 2***9 | Болт | |
| 300359-П29 | 3***9 | Штуцер | |
| 1 | 1***4 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом вторая | |
| 2 | 3***9 | Болт поворотного угольника | |
| 3 | 3***П | Шайба | |
| 4 | 3***9 | Угольник проходной поворотный | |
| 5 | 2***9 | Гайка | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 1***0 | Кронштейн | |
| 8 | 1***2 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 9 | 1***8 | Трубка от воздушного баллона к ускорительному клапану вторая | |
| 10 | 3***9 | Болт полый | |
| 11 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 11 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 11 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 11 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 12 | 3***9 | Тройник поворотный | |
| 13 | 3***П | Шайба | |
| 14 | 1***0 | Клапан защитный в сборе | |
| 15 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 15 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 15 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 16 | 2***9 | Болт | |
| 17 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 18 | 1***4 | Трубка от тормозного крана к регулятору тормозных сил | |
| 19 | 3***9 | Штуцер ввертной | |
| 20 | 2***9 | Болт | |
| 20 | 2***9 | Болт | |
| 21 | 1***6 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к клапану с однопроводным приводом | |
| 22 | 2***9 | Гайка | |
| 22 | 2***9 | Гайка | |
| 23 | 3***2 | Шайба пружинная специальная | |
| 24 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 24 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 24 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 25 | 1***9 | Кронштейн | |
| 26 | 2***9 | Шайба | |
| 26 | 2***9 | Шайба | |
| 27 | 2***2 | Шайба пружинная | |
| 27 | 2***2 | Шайба пружинная | |
| 28 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали | |
| 28 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали | |
| 29 | 1***0 | Клапан управления тормозами прицепа с двухпроводным приводом в сборе | |
| 30 | 3***9 | Штуцер ввертной | |
| 31 | 1***8 | Трубка от ускорительного клапана к клапану управления тормозами прицепа с двухпроводным приводом | |
| 32 | 1***0 | Выключатель сигнала торможения типа ММ 125 в сборе | |
| 33 | 3***П | Шайба | |
| 34 | 3***9 | Болт | |
| 35 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 35 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 36 | 3***9 | Скоба | |
| 37 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 38 | 3***9 | Штуцер проходной | |
| 39 | 1***2 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 39 | 1***2 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 40 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая |
