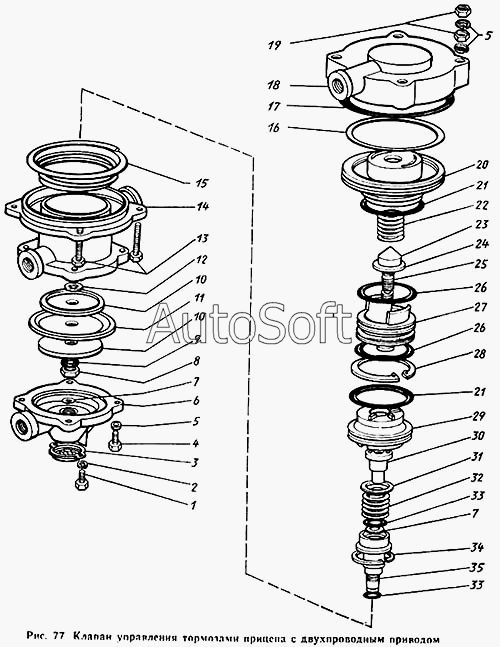

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Клапан управления тормозами прицепа с двухпроводным приводом
27
18
19
20
21
21
22
23
24
25
26
26
17
28
29
30
31
32
33
33
34
35
8
1
2
3
4
5
5
6
7
7
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3522009 | 1***9 | Комплект запасных частей | |
| 100-3522010 | 1***0 | Клапан управления тормозами прицепа с двухпроводным приводом в сборе | |
| 1 | 3***9 | Винт | |
| 2 | 3***2 | Шайба пружинная | |
| 3 | 1***0 | Клапан выпускной в сборе | |
| 4 | 2***9 | Болт | |
| 5 | 3***2 | Шайба пружинная специальная | |
| 6 | 1***0 | Корпус нижний в сборе | |
| 7 | 1***7 | О-образное кольцо | |
| 8 | 1***4 | Гайка | |
| 9 | 1***9 | Кольцо уплотнительное | |
| 10 | 1***6 | Шайба мембраны | |
| 11 | 1***5 | Мембрана | |
| 12 | 3***П | Кольцо уплотнительное | |
| 13 | 3***9 | Болт | |
| 14 | 1***0 | Корпус в сборе | |
| 15 | 1***8 | Пружина | |
| 16 | 1***5 | О-образное кольцо | |
| 17 | 1***2 | О-образное кольцо | |
| 18 | 1***0 | Корпус верхний | |
| 19 | 2***9 | Гайка | |
| 20 | 1***6 | Поршень верхний большой | |
| 21 | 1***9 | О-образное кольцо | |
| 22 | 1***2 | Пружина | |
| 23 | 1***3 | Тарелка пружины | |
| 24 | 1***6 | О-образное кольцо | |
| 25 | 1***5 | Винт регулировочный | |
| 26 | 1***4 | О-образное кольцо | |
| 27 | 1***8 | Поршень верхний малый | |
| 28 | 4***П | Кольцо упорное | |
| 29 | 1***5 | Поршень средний | |
| 30 | 1***0 | Клапан в сборе | |
| 31 | 1***7 | Тарелка пружины | |
| 32 | 1***8 | Пружина | |
| 33 | 1***3 | Кольцо | |
| 34 | 4***П | Кольцо упорное | |
| 35 | 1***0 | Поршень нижний в сборе |
